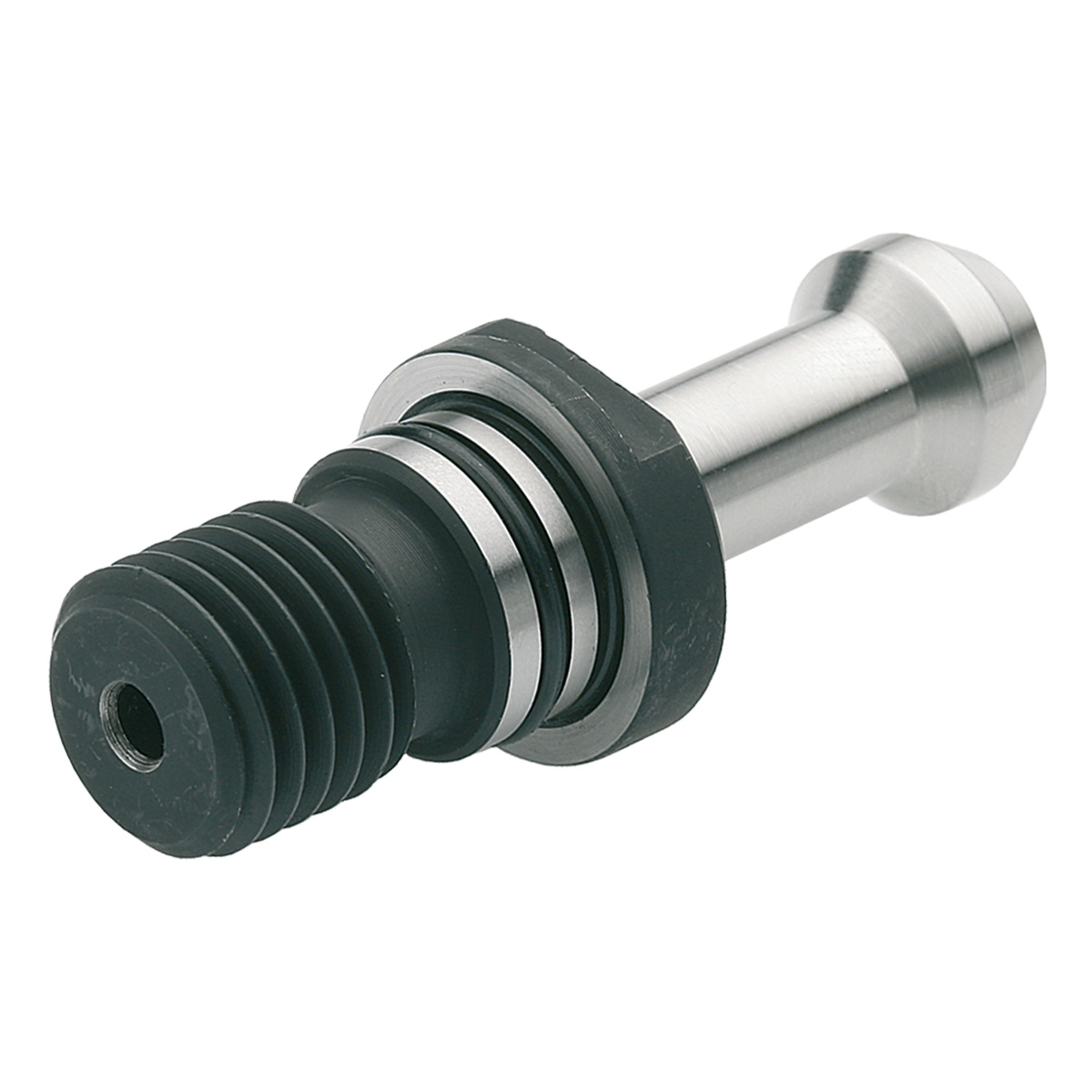

Anzugsb. HURCO M16 45°, L2=32mm, ohne Bohr.m.Ring
Artikel Nr.: 502767
Anzugsbolzen ISO7388-3 | Form JF | M16 | 45° | ohne Durchgangsbohrung | inkl. O-Ring Typ Haas | 3 mm verkürzt Passend für HAAS, MICRON und HURCO Werkzeugmaschinen
Categories: Anzugsbolzen, Anzugsbolzen Haas
Sofort lieferbar: 809 Stück

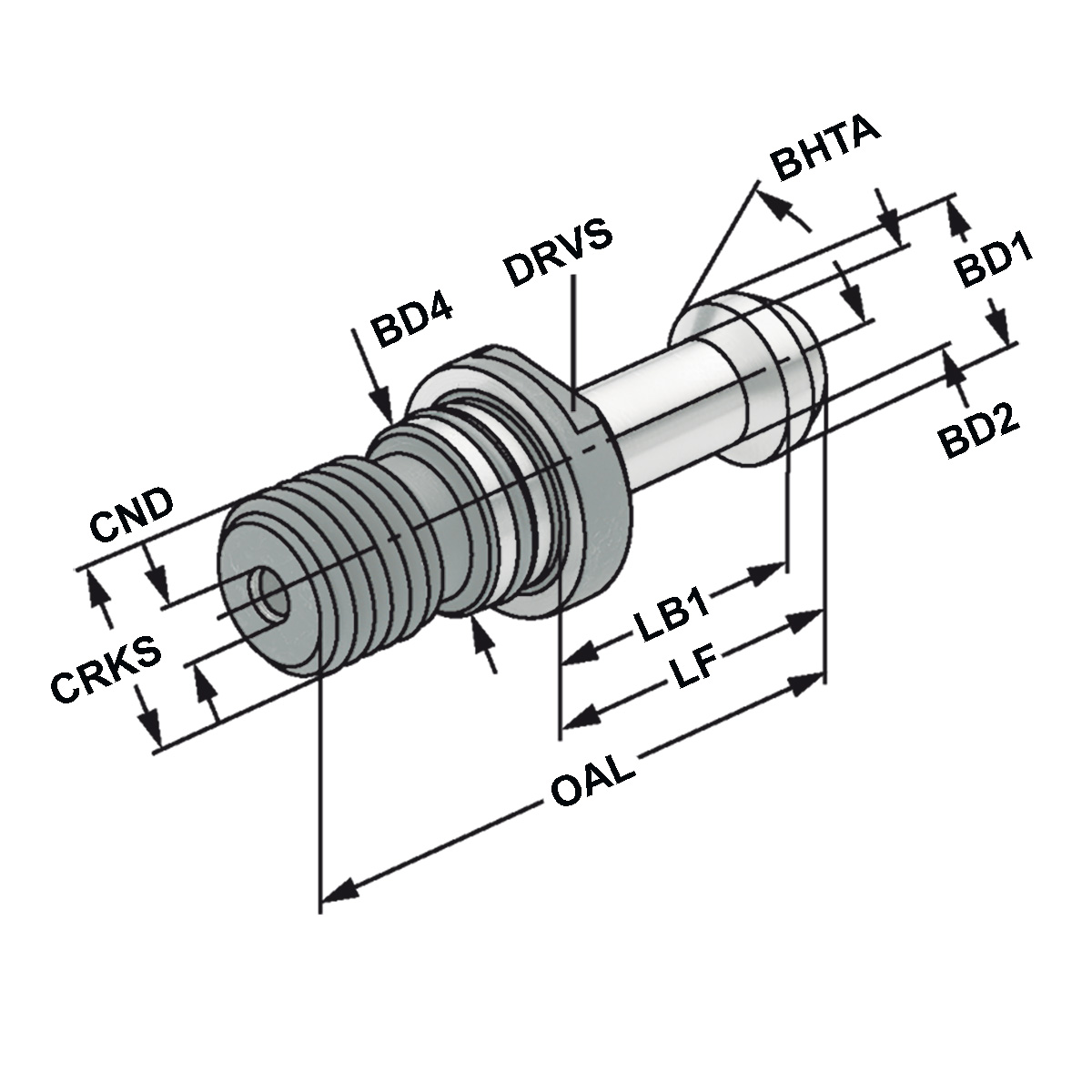

Eigenschaften
| Typ: | Haas |
| TQX: Drehmoment, max. | 50 Nm |
| BD1: | 15 |
| BD2: | 10 |
| BD4: | 17 |
| BHTA: Kegeleinstellwinkel | 45° |
| CND: Kühlschmierstoffeintritt, Durchmesser | - |
| CRKS: Anzugsbolzengewindegröße | M16 |
| DRVS: Schlüsselweite | 19 |
| KegelgröÃe: | 40 |
| LB1: | 25 |
| LF: Funktionslänge | 32 |
| Norm: | Werksnorm |
| OAL: Gesamtlänge | 57 |
| Schaftform: | JF |
Beschreibung
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.1 kg |
|---|
