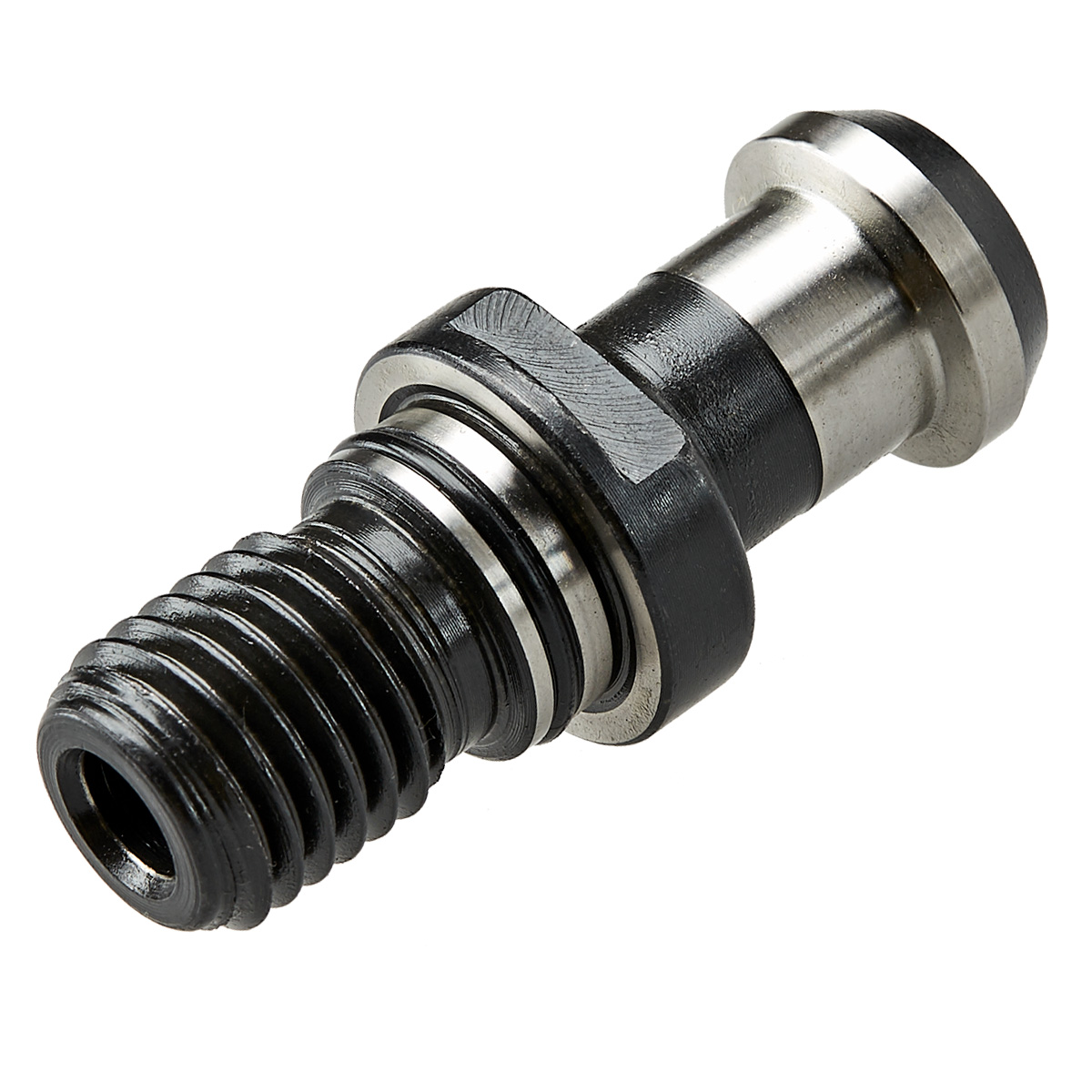

Anzugsb. ~ISO 7388-3 | Form AD | M16 | 3mm | 4mm
Artikel Nr.: 502137
Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring um 3 mm verlängert | Durchgangsbohrung 4 mm | _x000D_
Stirnseite geschliffen | Typ: Okuma/Makino ehemals DIN 69872 A
Categories: Uncategorized
Sofort lieferbar: 793 Stück

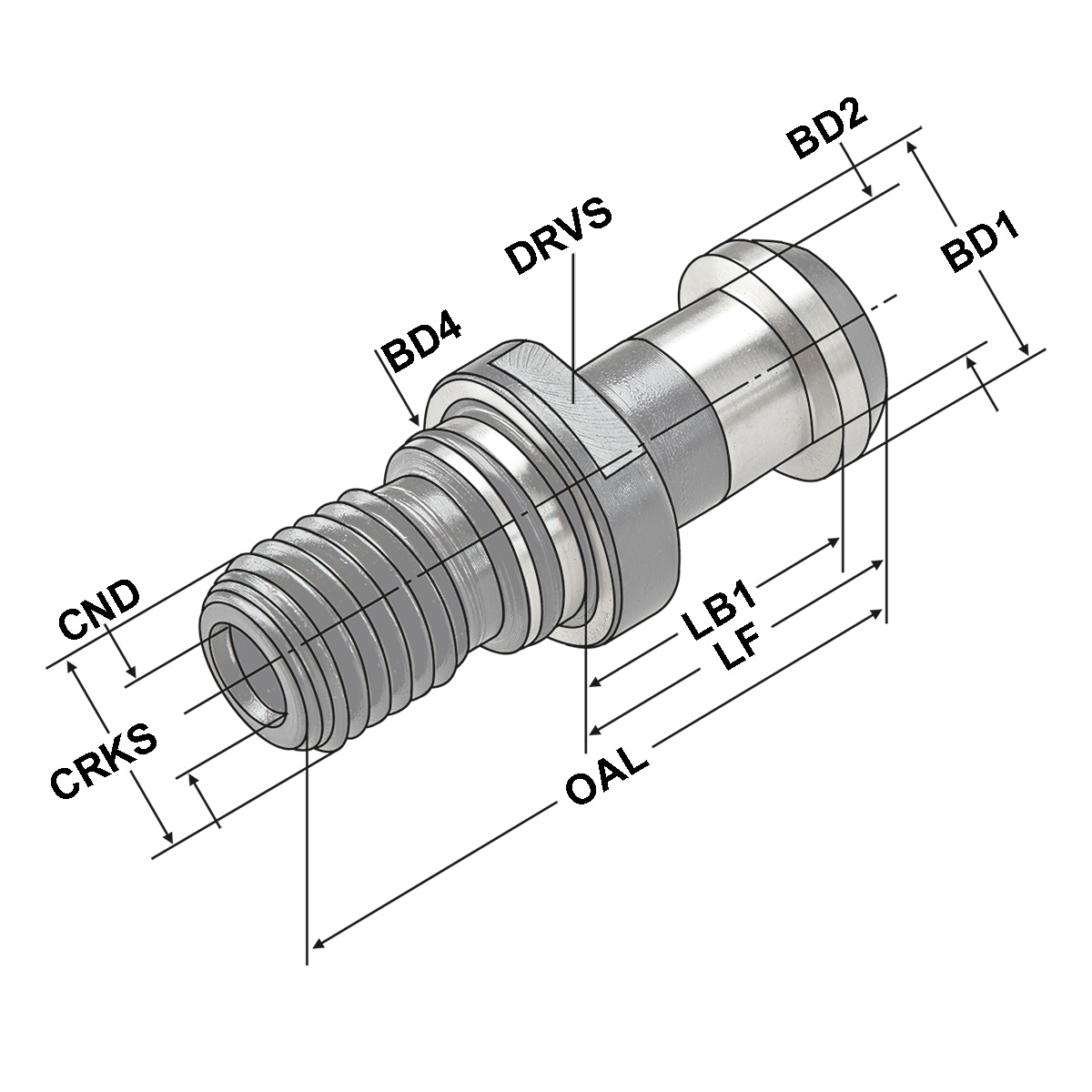

Eigenschaften
| Typ: | Okuma |
| TQX: Drehmoment, max. | 50 Nm |
| BD1: | 19 |
| BD2: | 14 |
| BD4: | 17 |
| BHTA: Kegeleinstellwinkel | 15° |
| CND: Kühlschmierstoffeintritt, Durchmesser | 4 |
| CRKS: Anzugsbolzengewindegröße | M16 |
| DRVS: Schlüsselweite | 19 |
| KegelgröÃe: | 40 |
| LB1: | 23 |
| LF: Funktionslänge | 29 |
| Norm: | ISO 7388-3 |
| OAL: Gesamtlänge | 54 |
| Schaftform: | AD |
Beschreibung
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.1 kg |
|---|
