Anzugsb. ISO 7388-3 | Form AD | M16 | 3mm | 7mm

Artikel Nr.: 502138

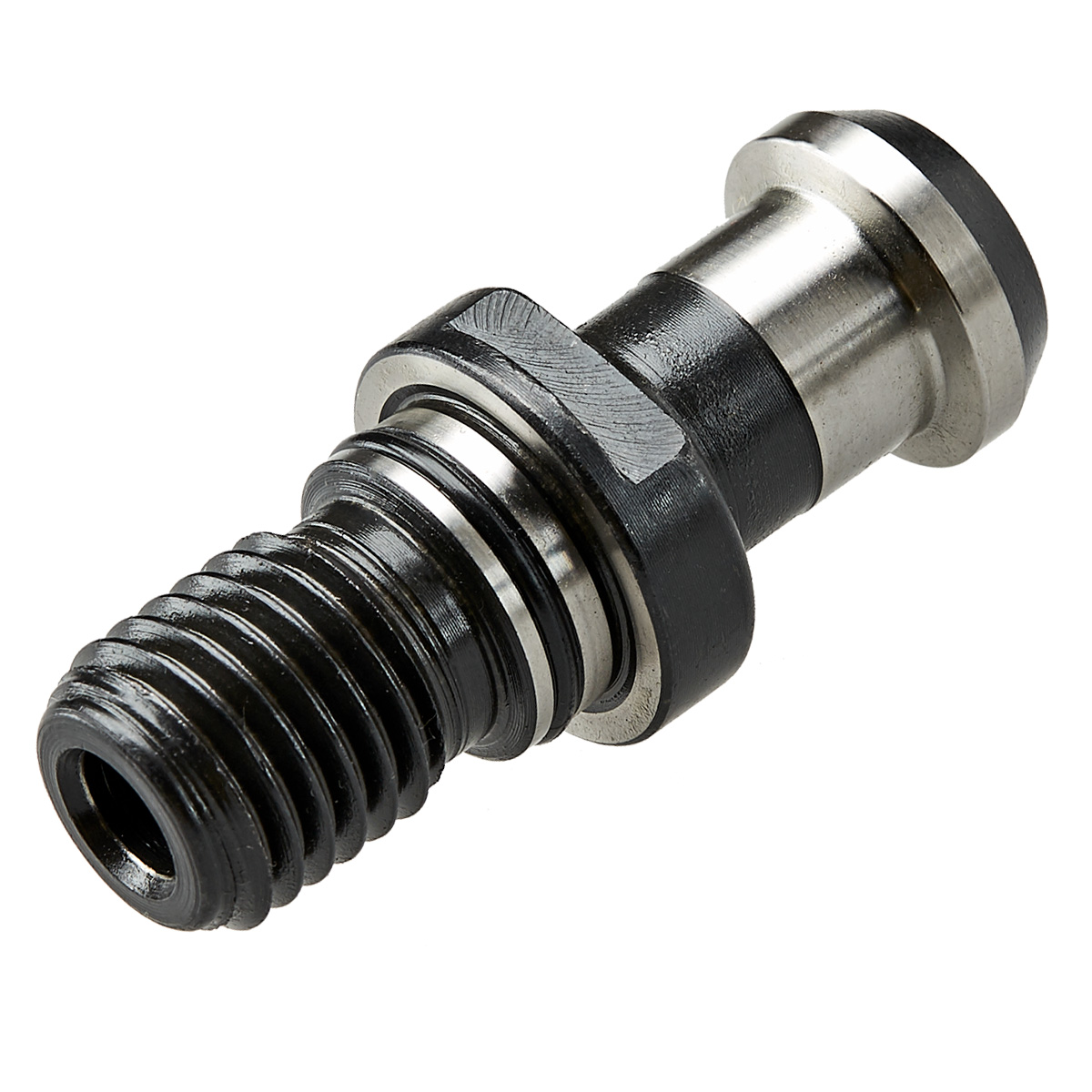

Produktbild Anzugsb. ~ISO 7388-3 | Form AD | M16 | 3mm | 7mm
Produktbild Anzugsb. ~ISO 7388-3 | Form AD | M16 | 3mm | 7mm

Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring | zzgl. O-Ring in der Bohrung | Typ: „Mori Seiki“_x000D_
um 3 mm verlängert | Durchgangsbohrung 7 mm ehemals ~DIN 69872 A

Categories: Anzugsbolzen, Anzugsbolzen ISO 7388-3 (DIN 69872), ISO 7388-3 | AD (DIN 69872 A)

Sofort lieferbar: 367 Stück

CHF 14.98 exkl. MwSt.

Eigenschaften

Typ:Mori Seiki

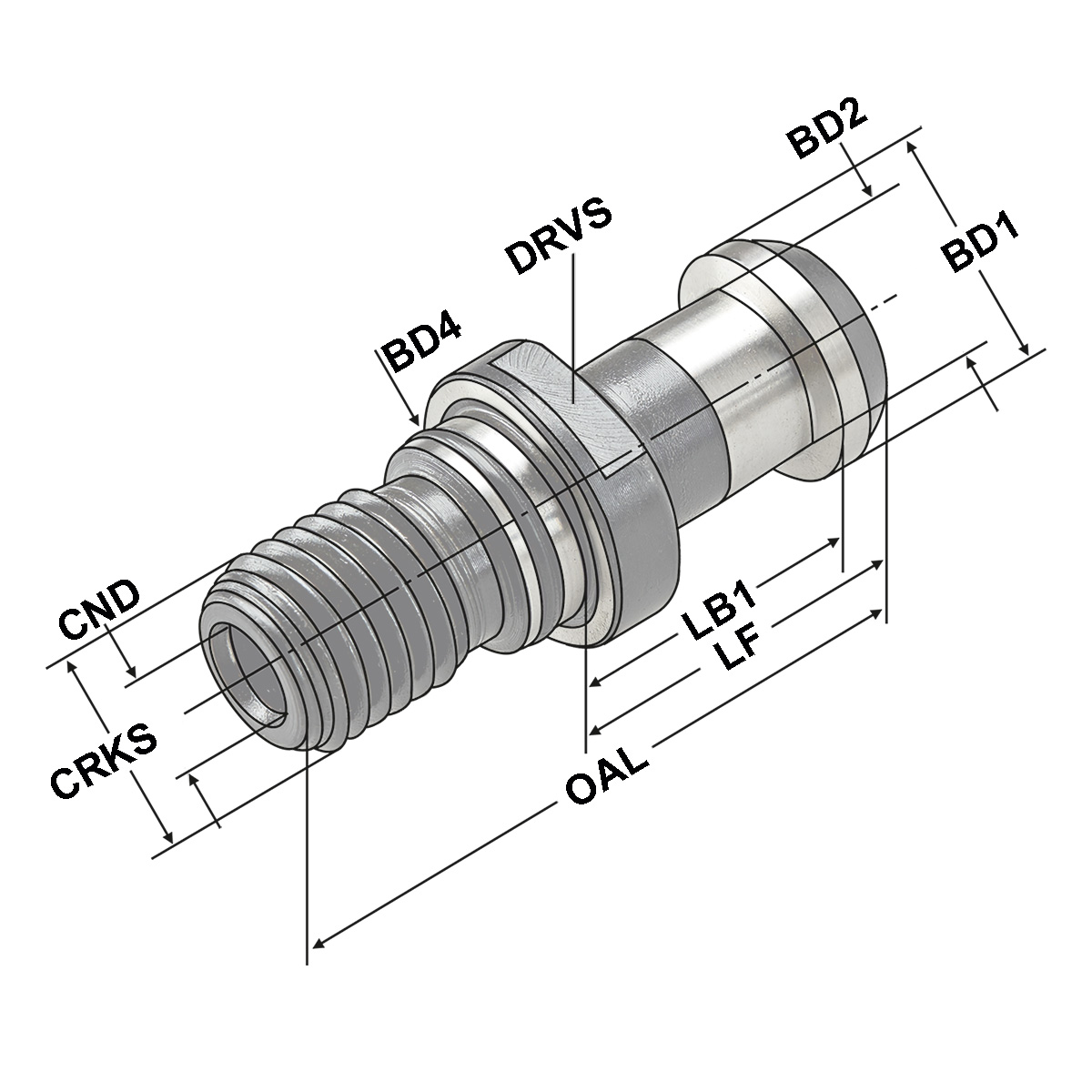

TQX:
Drehmoment, max.		50 Nm
BD1:19
BD2:14
BD4:17
BHTA:
Kegeleinstellwinkel		15°
CND:
Kühlschmierstoffeintritt, Durchmesser		7,0
CRKS:
Anzugsbolzengewindegröße		M16
DRVS:
Schlüsselweite		19
KegelgröÃe:40
LB1:23
LF:
Funktionslänge		29
Norm:Werksnorm
OAL:
Gesamtlänge		54
Schaftform:AD

Beschreibung

Verwendung:

  • Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
  • In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
  • In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

Zusätzliche Informationen

Gewicht 0.1 kg
