Anzugsb. ~ISO 7388-3 | Form AD | M16 | 3mm | 7mm
Artikel Nr.: 502139

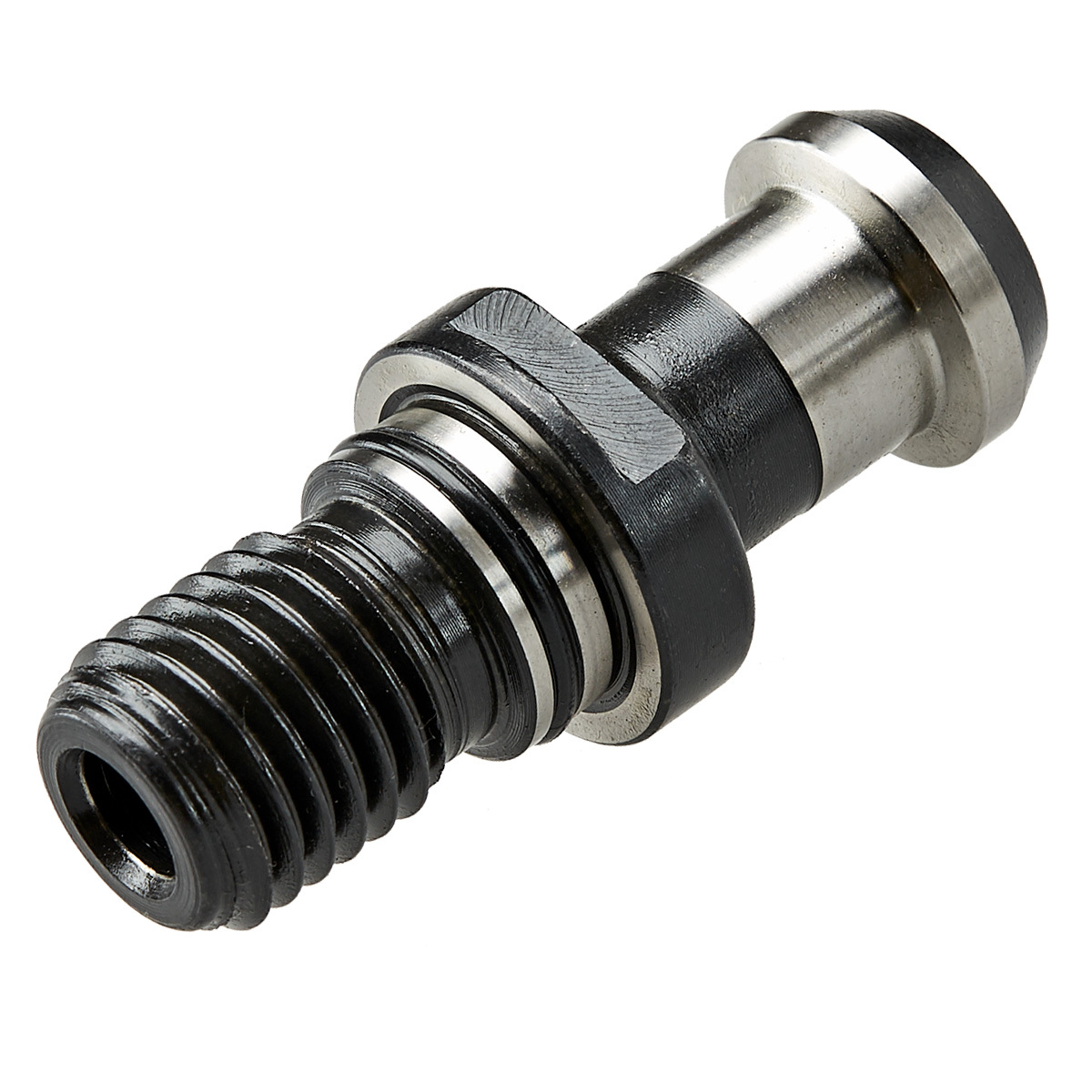

Anzugsbolzen ~ISO 7388-3 | Form AD | M16 | mit Durchgangsbohrung | inkl. O-Ring | zzgl. O-Ring in der Bohrung | Typ: „Mori Seiki“ ehemals ~DIN 69872 A
Categories: Uncategorized
Sofort lieferbar: 30 Stück
Eigenschaften

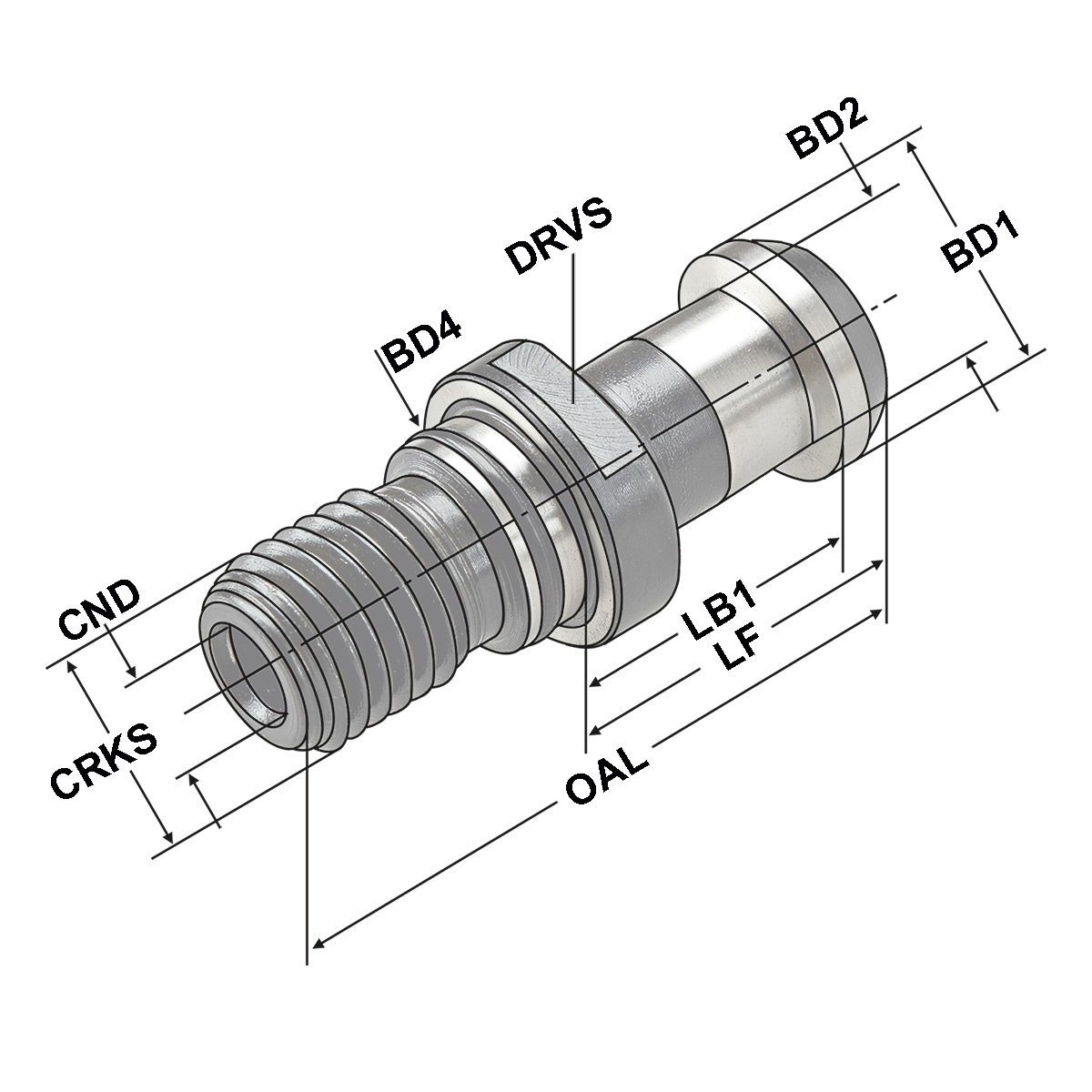

| Typ: | Mori Seiki |
| TQX: Drehmoment, max. | 50 Nm |
| BD1: | 19 |
| BD2: | 14 |
| BD4: | 17 |
| BHTA: Kegeleinstellwinkel | 15° |
| CND: Kühlschmierstoffeintritt, Durchmesser | 7,0 |
| CRKS: Anzugsbolzengewindegröße | M16 |
| DRVS: Schlüsselweite | 19 |
| KegelgröÃe: | 40 |
| LB1: | 20 |
| LF: Funktionslänge | 26 |
| Norm: | Werksnorm |
| OAL: Gesamtlänge | 54 |
| Schaftform: | AD |
Beschreibung
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.1 kg |
|---|
