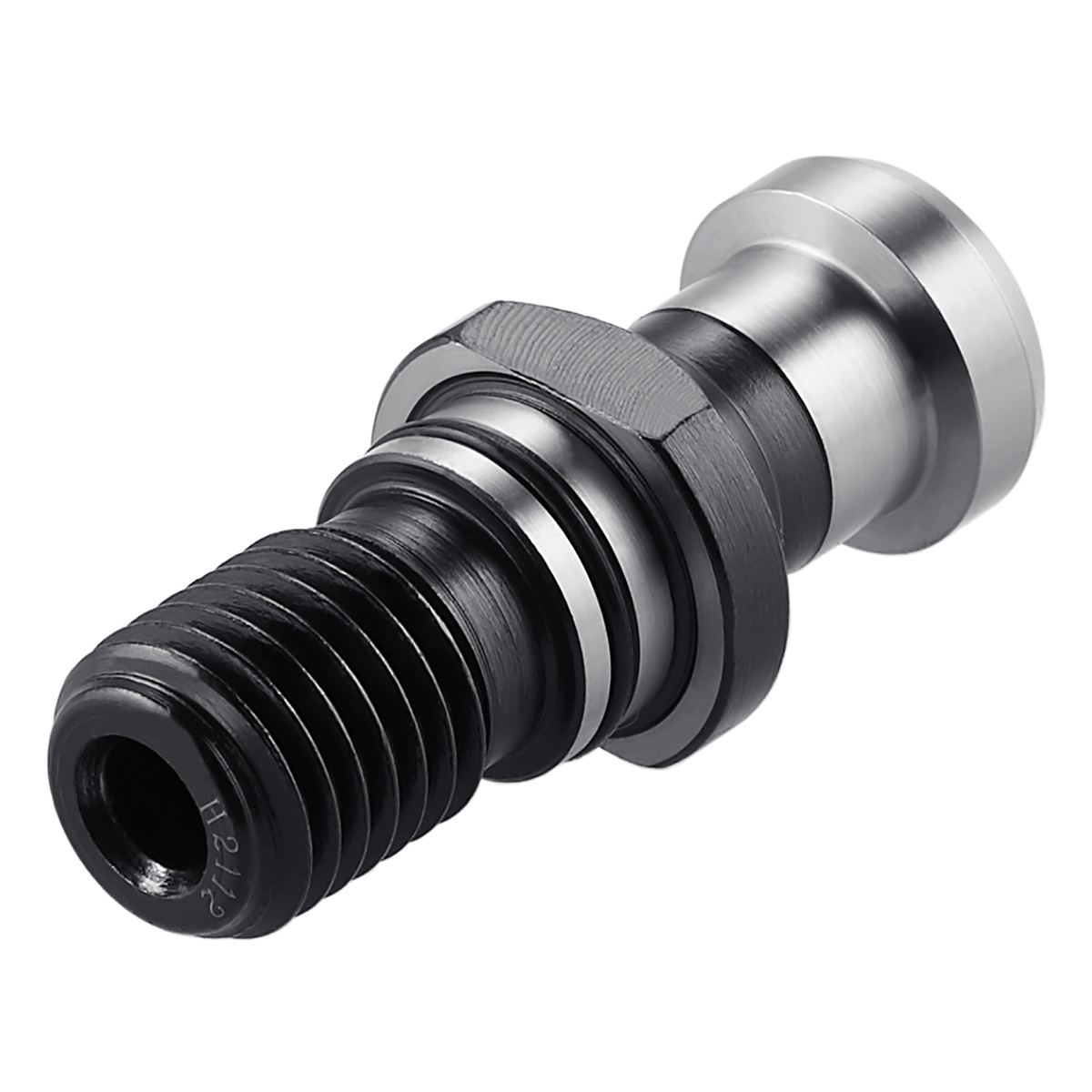

Anzugsbolzen ISO 7388-3 | Form AD | M24 | O-Ring
Artikel Nr.: 504141
Anzugsbolzen ISO 7388-3 | Form AD | M24 | mit Durchgangsbohrung | inkl. O-Ring ehemals DIN 69872 A
Sofort lieferbar: 2931 Stück

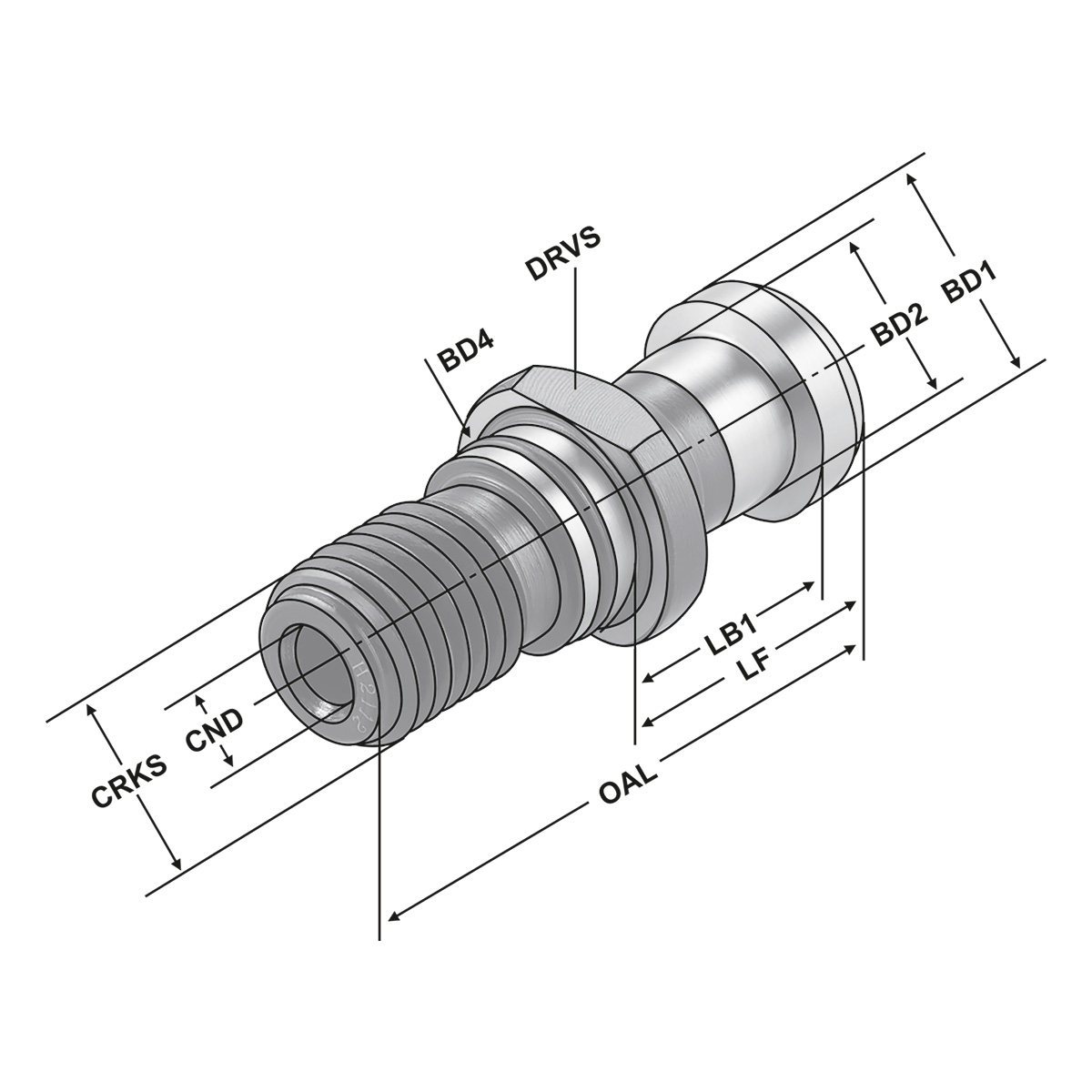

Eigenschaften
| TQX: Drehmoment, max. | 100 Nm |
| BD1: | 28 |
| BD2: | 21 |
| BD4: | 25 |
| BHTA: Kegeleinstellwinkel | 15° |
| CND: Kühlschmierstoffeintritt, Durchmesser | 11,5 |
| CRKS: Anzugsbolzengewindegröße | M24 |
| DRVS: Schlüsselweite | 30 |
| KegelgröÃe: | 50 |
| LB1: | 25 |
| LF: Funktionslänge | 34 |
| Norm: | ISO 7388-3 |
| OAL: Gesamtlänge | 74 |
| Schaftform: | AD |
Beschreibung
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.2 kg |
|---|
