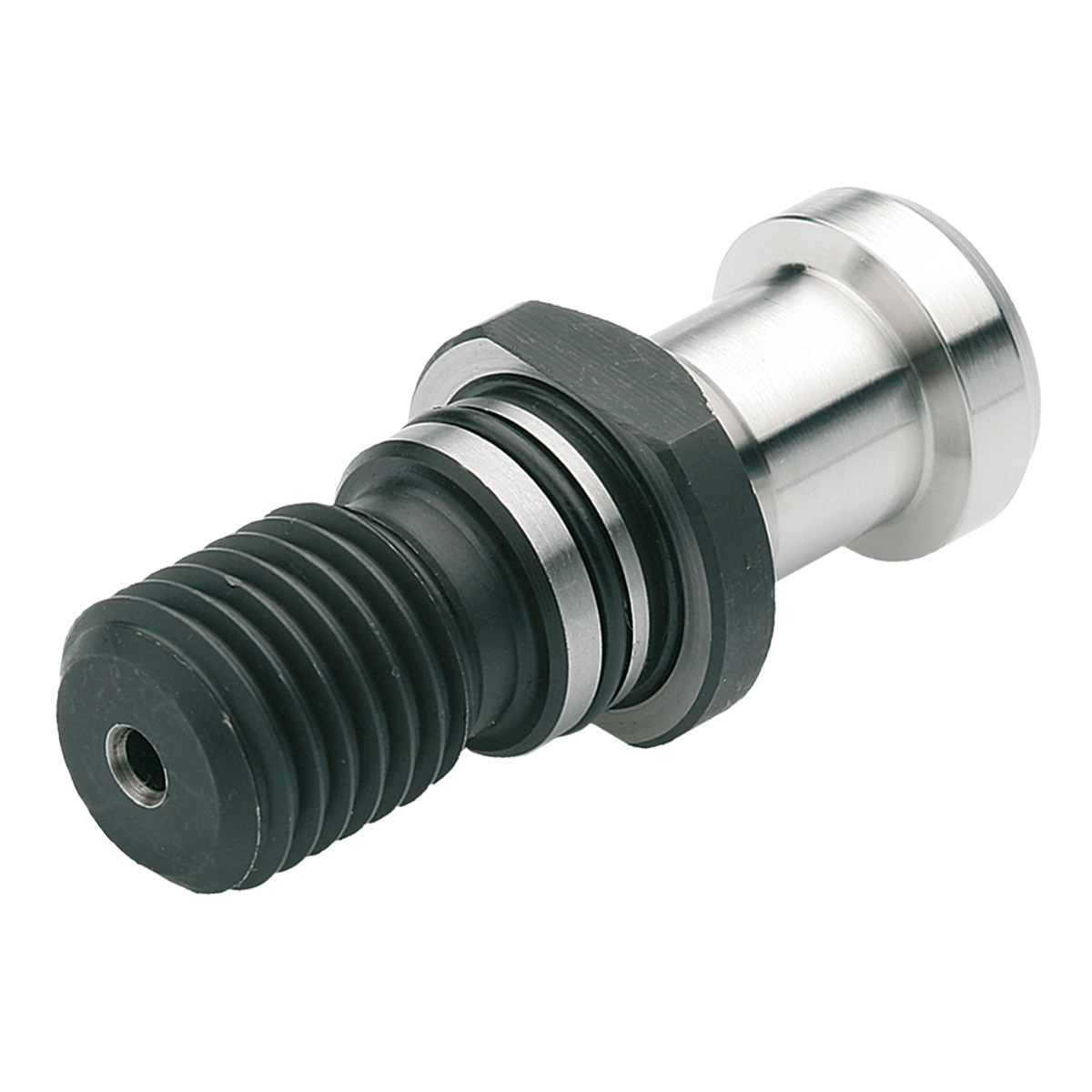

Anzugsbolzen ISO 7388-3 | Form AF | M16 |
Artikel Nr.: 502359
Anzugsbolzen ISO 7388-3 | Form AF | M16 | ohne Durchgangsbohrung | inkl. O-Ring ehemals DIN 69872 B / DIN 69872 Form B
Sofort lieferbar: 1044 Stück

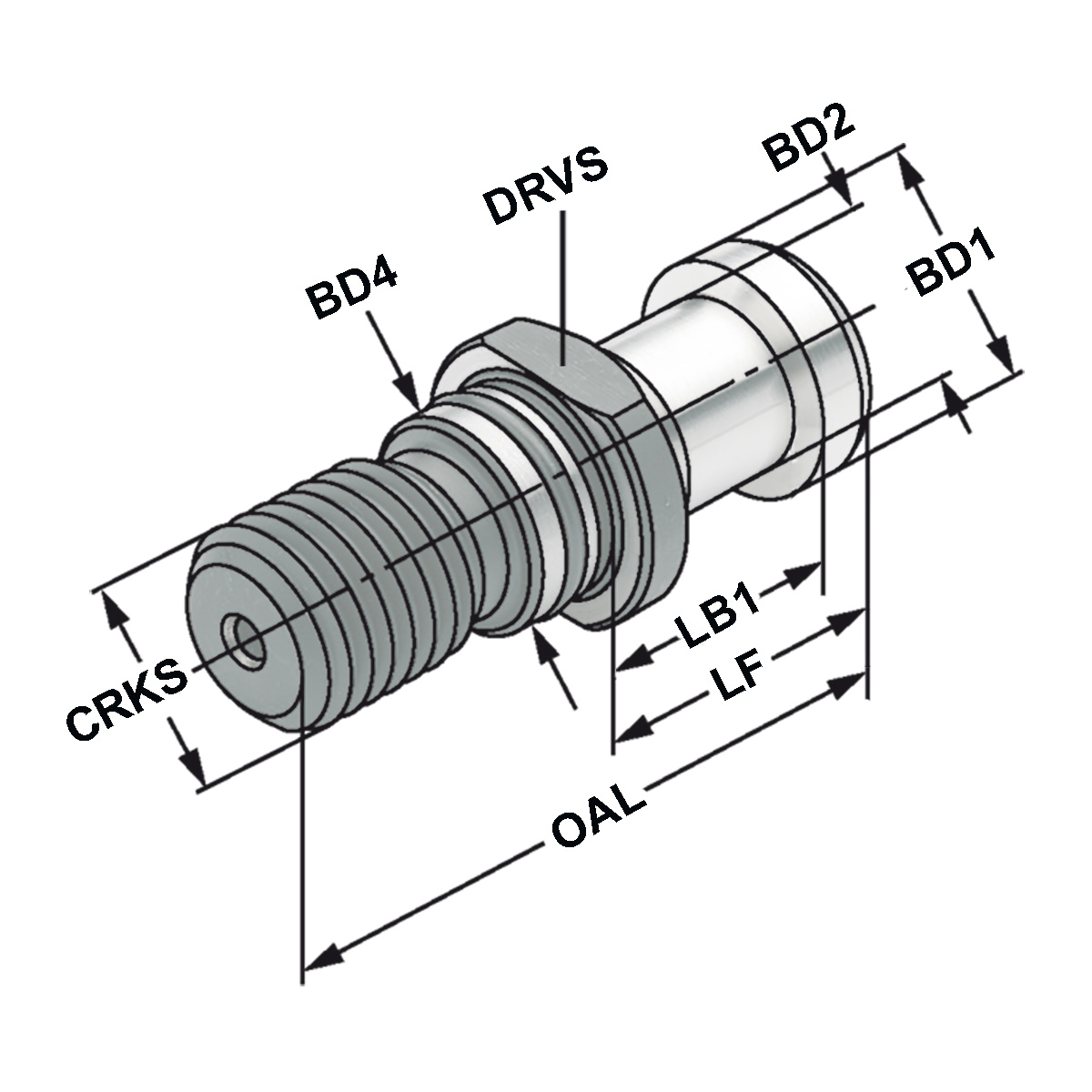

Eigenschaften
| TQX: Drehmoment, max. | 50 Nm |
| BD1: | 19 |
| BD2: | 14 |
| BD4: | 17 |
| BHTA: Kegeleinstellwinkel | 15° |
| CND: Kühlschmierstoffeintritt, Durchmesser | - |
| CRKS: Anzugsbolzengewindegröße | M16 |
| DRVS: Schlüsselweite | 19 |
| KegelgröÃe: | 40 |
| LB1: | 20 |
| LF: Funktionslänge | 26 |
| Norm: | ISO 7388-3 |
| OAL: Gesamtlänge | 54 |
| Schaftform: | AF |
Beschreibung
ISO 7388-3 – Schaftform AF, ohne Kühlmittel-Zufuhr
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.08 kg |
|---|
