Anzugsbolzen ISO 7388-3 | Form JF | M16 | 45° |

Artikel Nr.: 502572

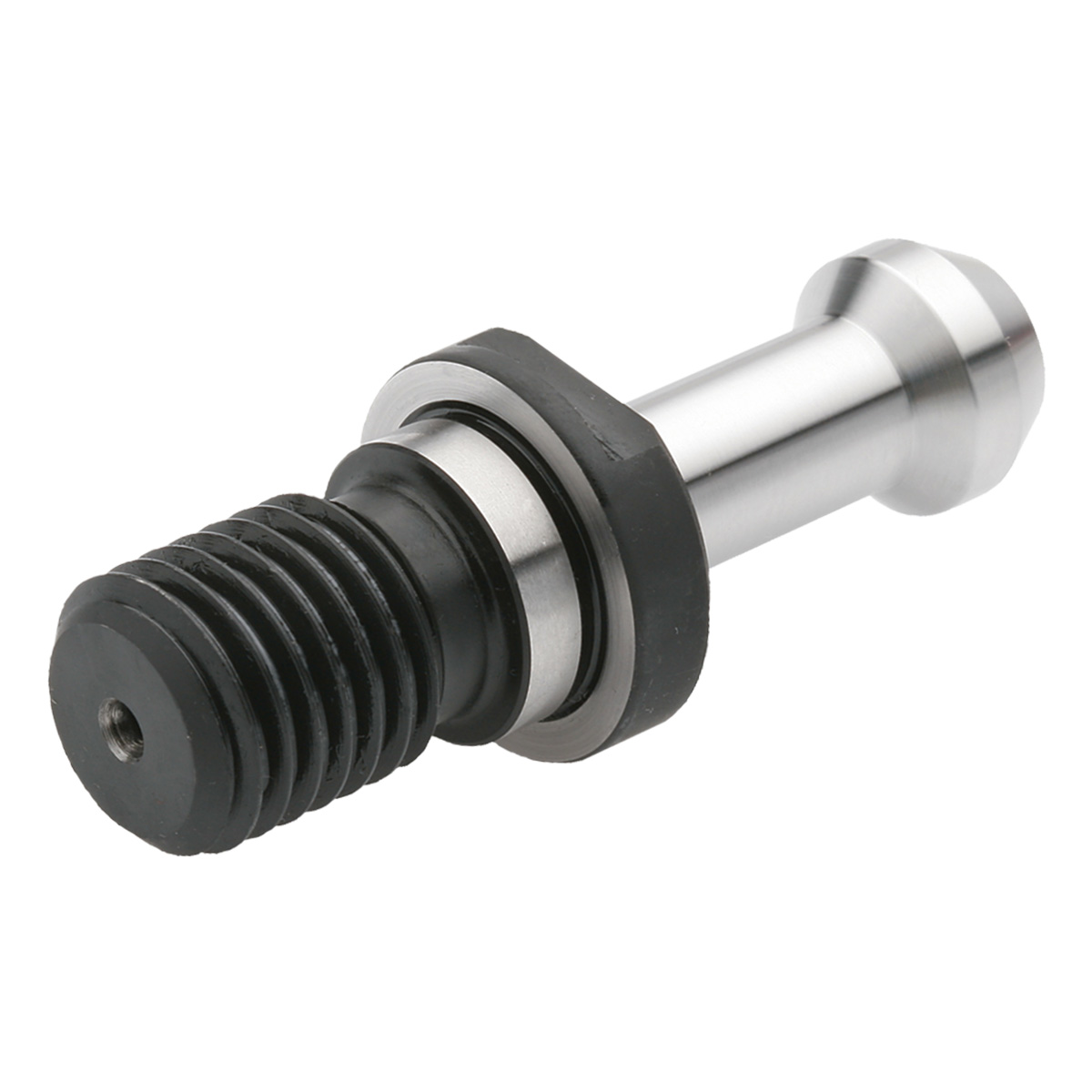

Produktbild Anzugsbolzen ISO 7388-3 | Form JF | M16 | 45° |
Produktbild Anzugsbolzen ISO 7388-3 | Form JF | M16 | 45° |
Produktbild Anzugsbolzen ISO 7388-3 | Form JF | M16 | 45° |

Anzugsbolzen ISO 7388-3 | Form JF | M16 | 45° | ohne Durchgangsbohrung | ohne O-Ring ehemals JIS B 6339 (MAS 403 BT)

Categories: Anzugsbolzen, Anzugsbolzen ISO 7388-3 | JF+JD | (MAS BT), ISO 7388-3 | JF (MAS/BT Form A)

Sofort lieferbar: 2345 Stück

CHF 7.49 exkl. MwSt.

Eigenschaften

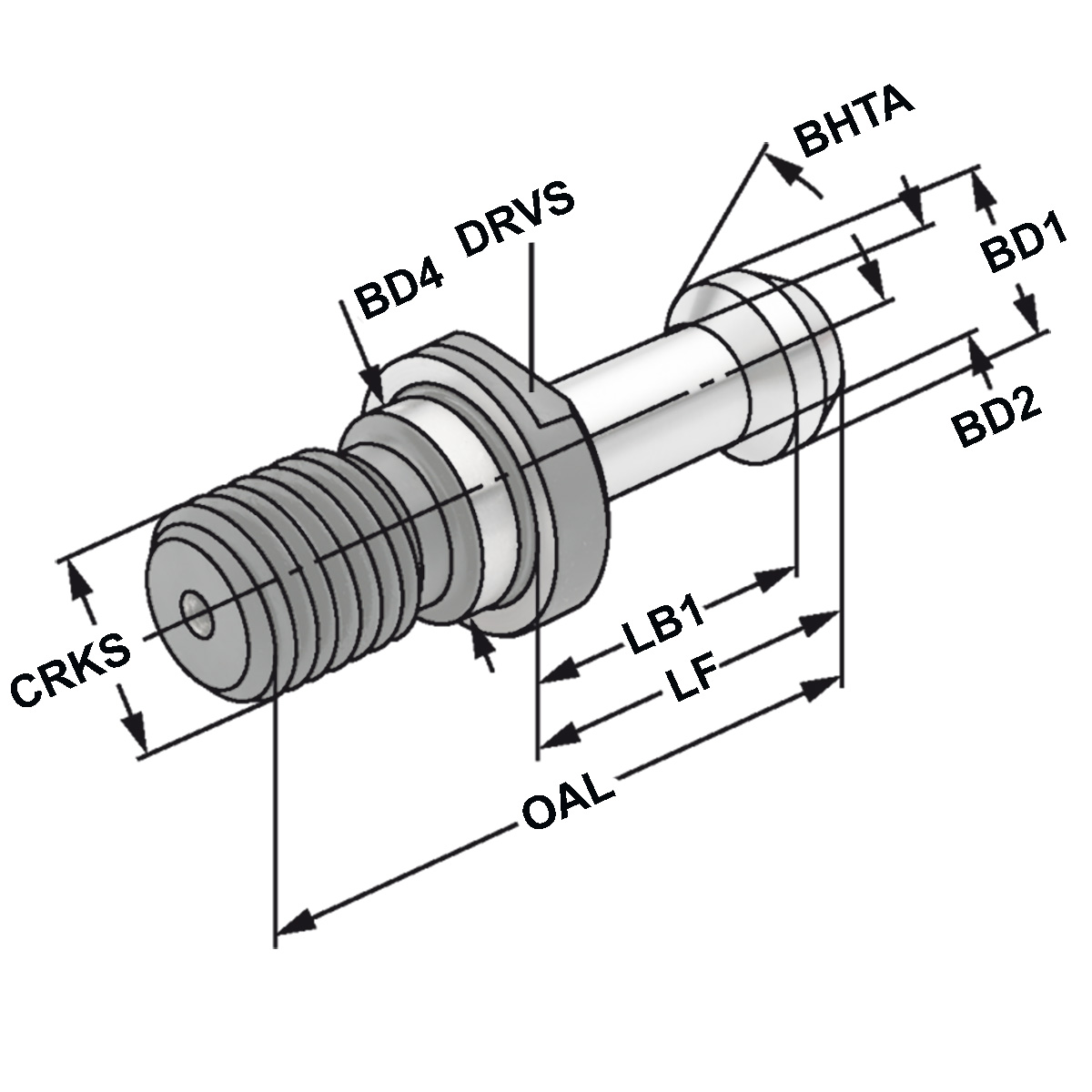

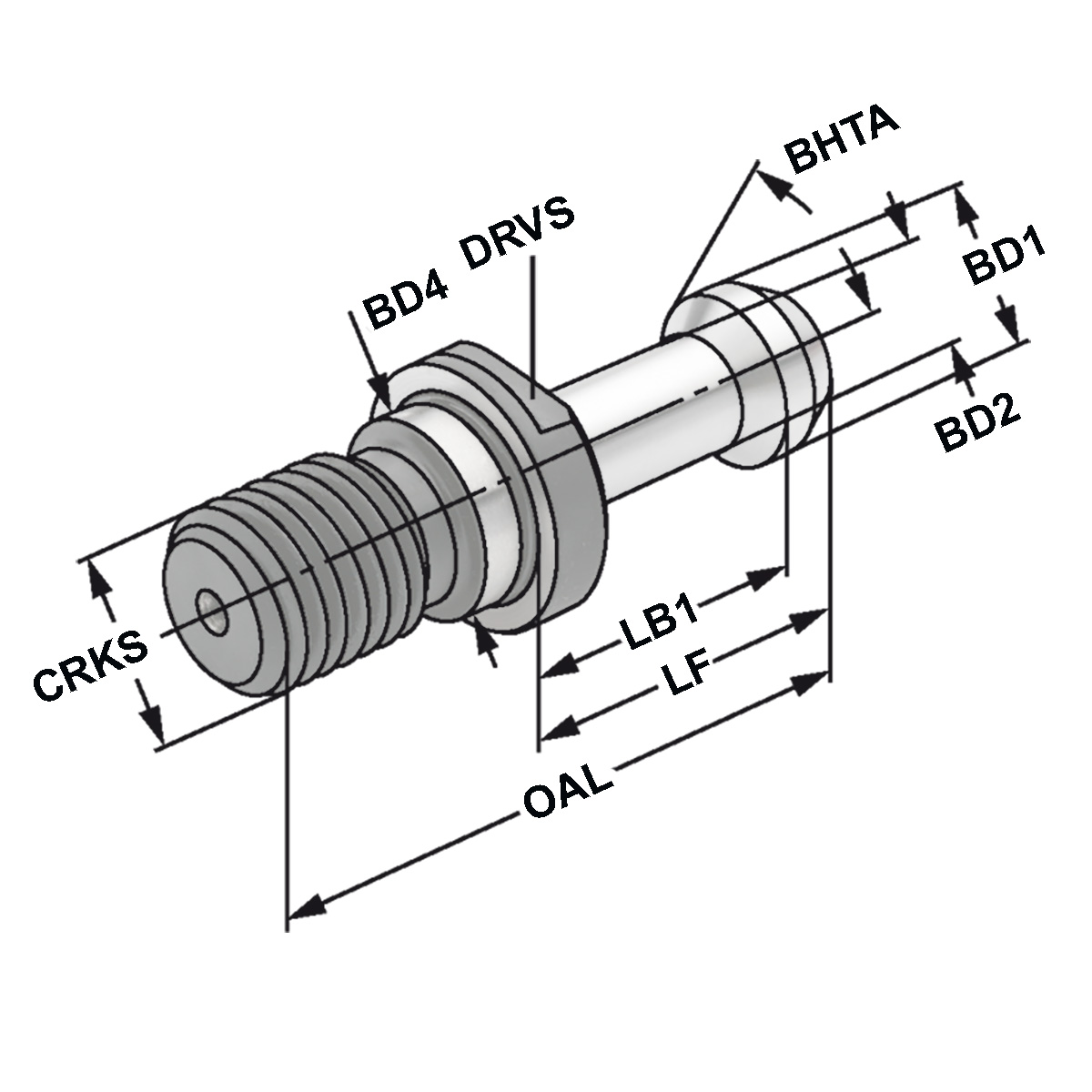

TQX:
Drehmoment, max.		50 Nm
BD1:15
BD2:10
BD4:17
BHTA:
Kegeleinstellwinkel		45°
CND:
Kühlschmierstoffeintritt, Durchmesser		-
CRKS:
Anzugsbolzengewindegröße		M16
DRVS:
Schlüsselweite		19
KegelgröÃe:40
LB1:28
LF:
Funktionslänge		35
Norm:ISO 7388-3
OAL:
Gesamtlänge		60
Schaftform:JF

Beschreibung

ISO 7388-3 – Schaftform JF, ohne Kühlmittel-Zufuhr

Verwendung:

  • Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
  • In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
  • In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

Zusätzliche Informationen

Gewicht 0.08 kg
