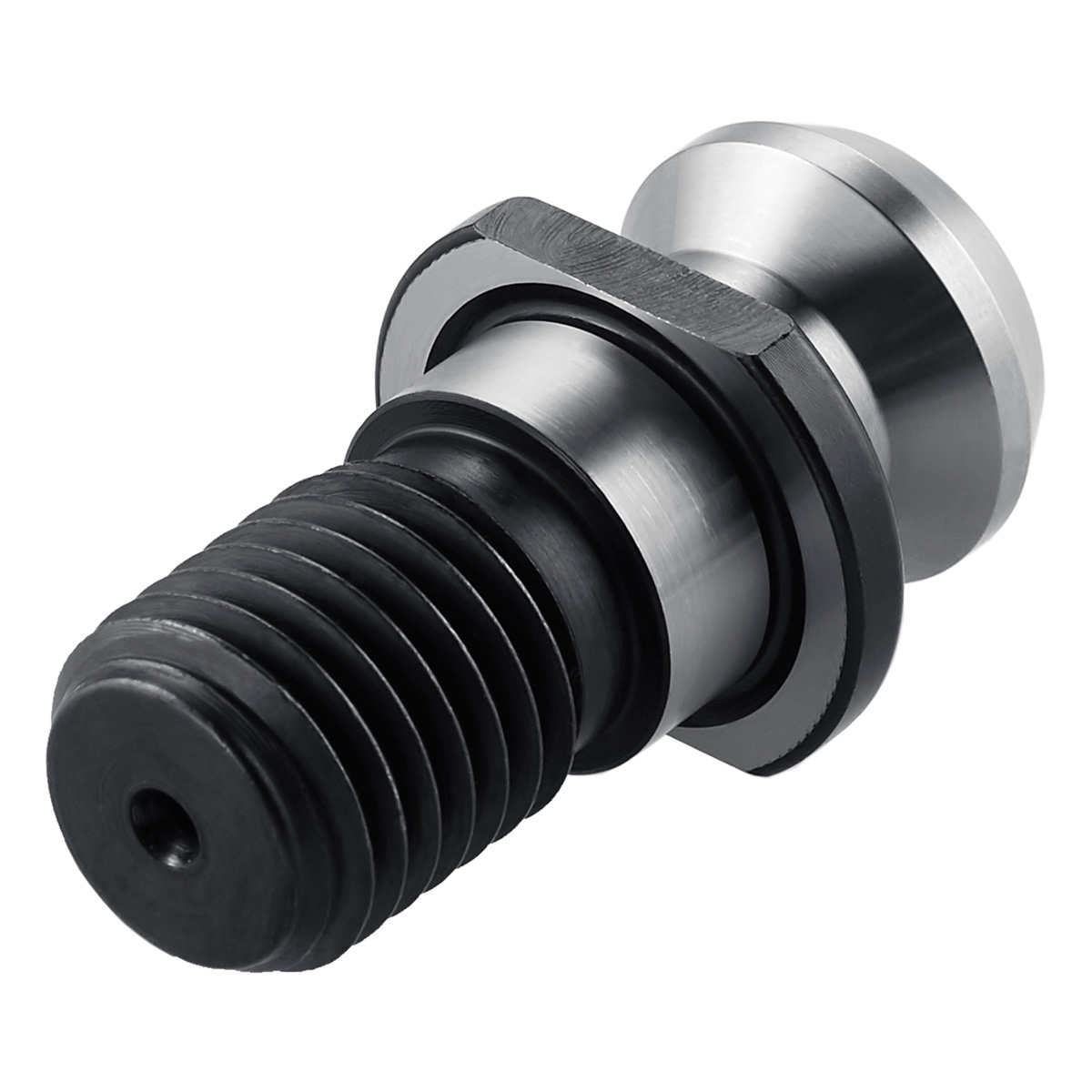

Anzugsbolzen ISO 7388-3 | Form UF | M16 |
Artikel Nr.: 502497
Anzugsbolzen ISO 7388-3 | Form UF | M16 | ohne Durchgangsbohrung | inkl. O-Ring ehemalige Norm ISO 7388 Form II B
Categories: Anzugsbolzen, Anzugsbolzen ISO 7388-3 | UF+ DU
Sofort lieferbar: 546 Stück

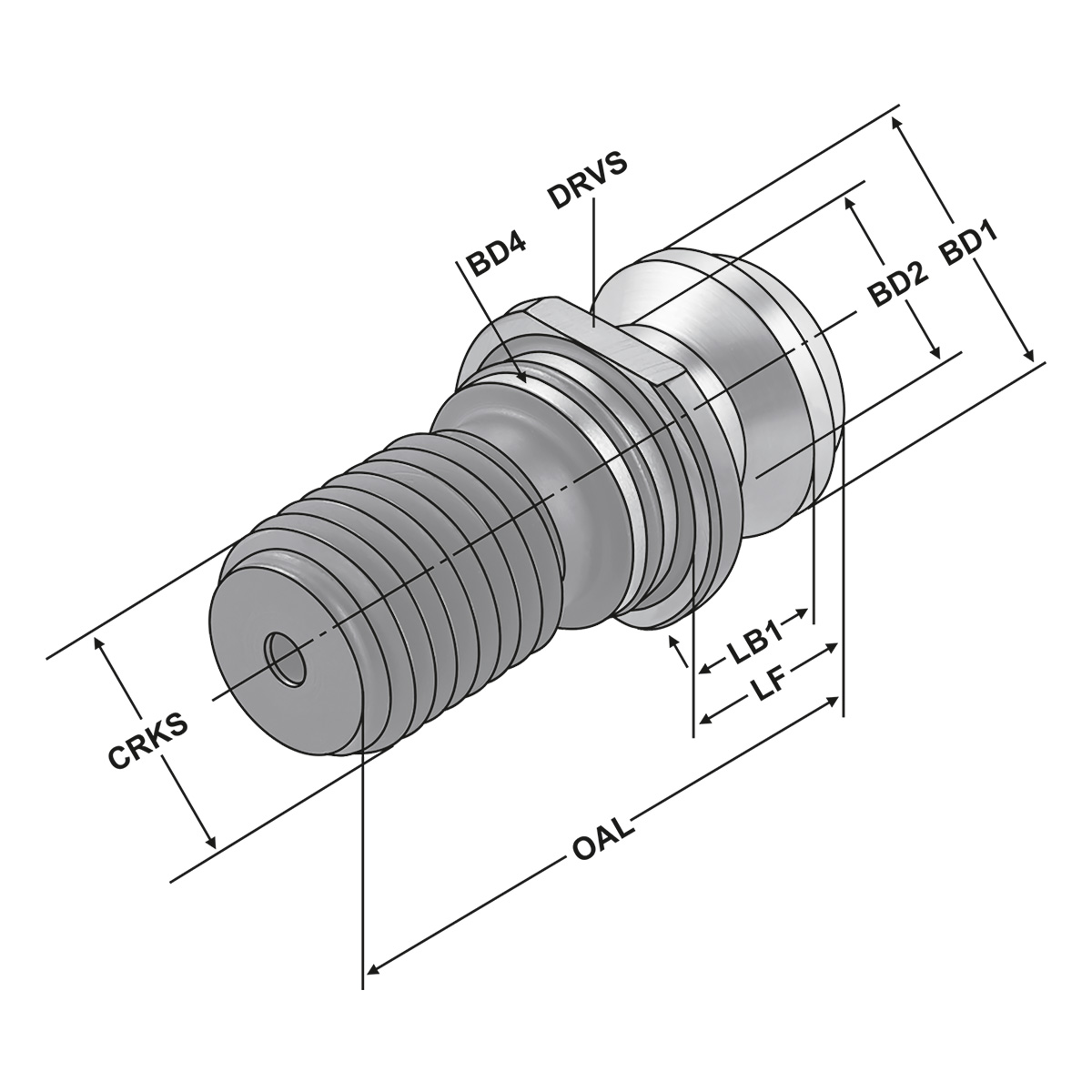

Eigenschaften
| TQX: Drehmoment, max. | 50 Nm |
| BD1: | 18,95 |
| BD2: | 12,95 |
| BD4: | 17 |
| BHTA: Kegeleinstellwinkel | 45° |
| CND: Kühlschmierstoffeintritt, Durchmesser | - |
| CRKS: Anzugsbolzengewindegröße | M16 |
| DRVS: Schlüsselweite | 19 |
| KegelgröÃe: | 40 |
| LB1: | 11,15 |
| LF: Funktionslänge | 16,4 |
| Norm: | ISO 7388-3 |
| OAL: Gesamtlänge | 44,5 |
| Schaftform: | UF |
Beschreibung
ISO 7388-3 – Schaftform UF, ohne Kühlmittel-Zufuhr
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.1 kg |
|---|
