Anzugsbolzen ISO7388-3 | Form JD | M16 | 45° |

Artikel Nr.: 502766

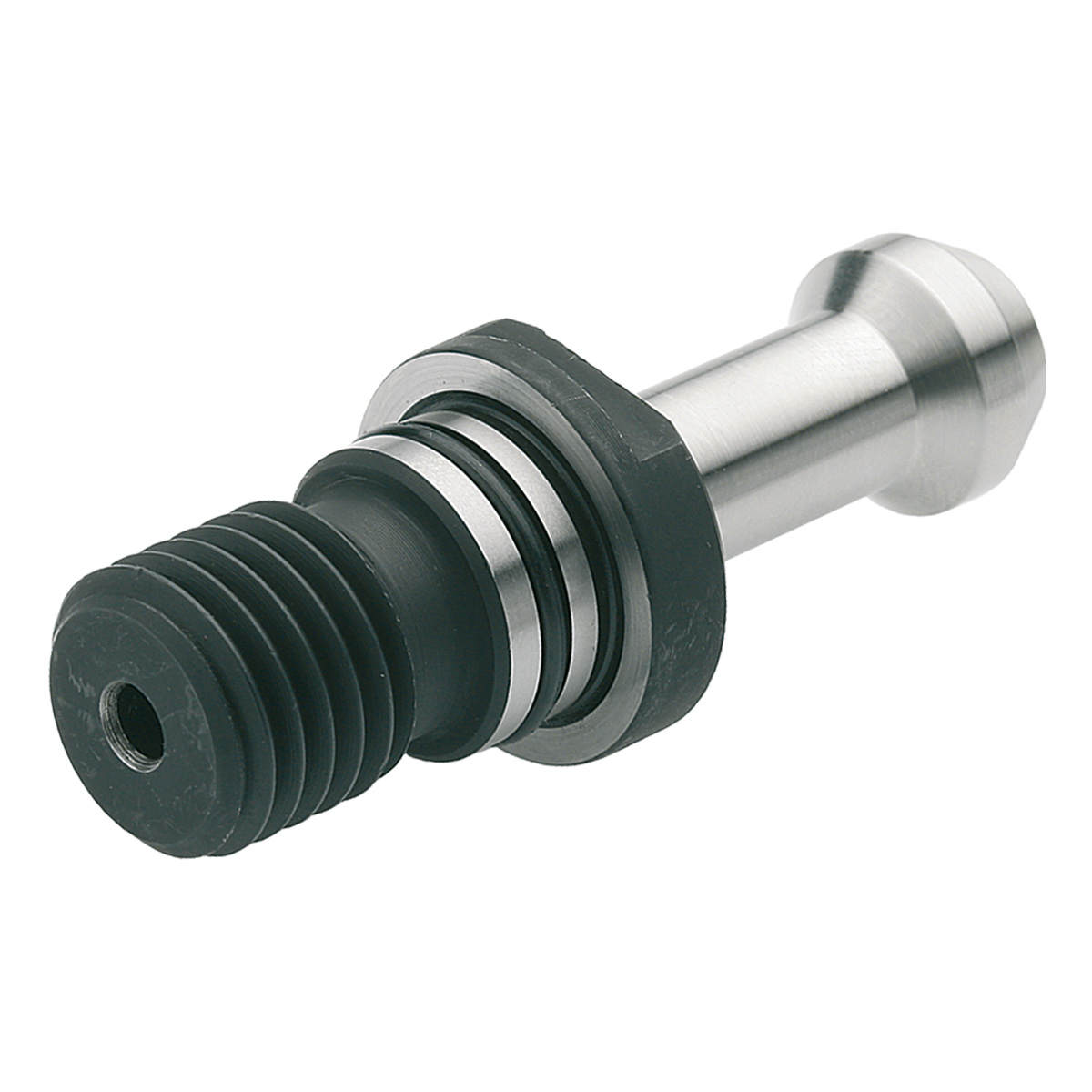

Produktbild Anzugsbolzen ISO7388-3 | Form JD | M16 | 45° |

Produktbild Anzugsbolzen ISO7388-3 | Form JD | M16 | 45° |

Anzugsbolzen ISO7388-3 | Form JD | M16 | 45° | mit Durchgangsbohrung | inkl. O-Ring ehemals JIS B 6339 (MAS 403 BT)

Categories: Uncategorized

Sofort lieferbar: 4994 Stück

Eigenschaften

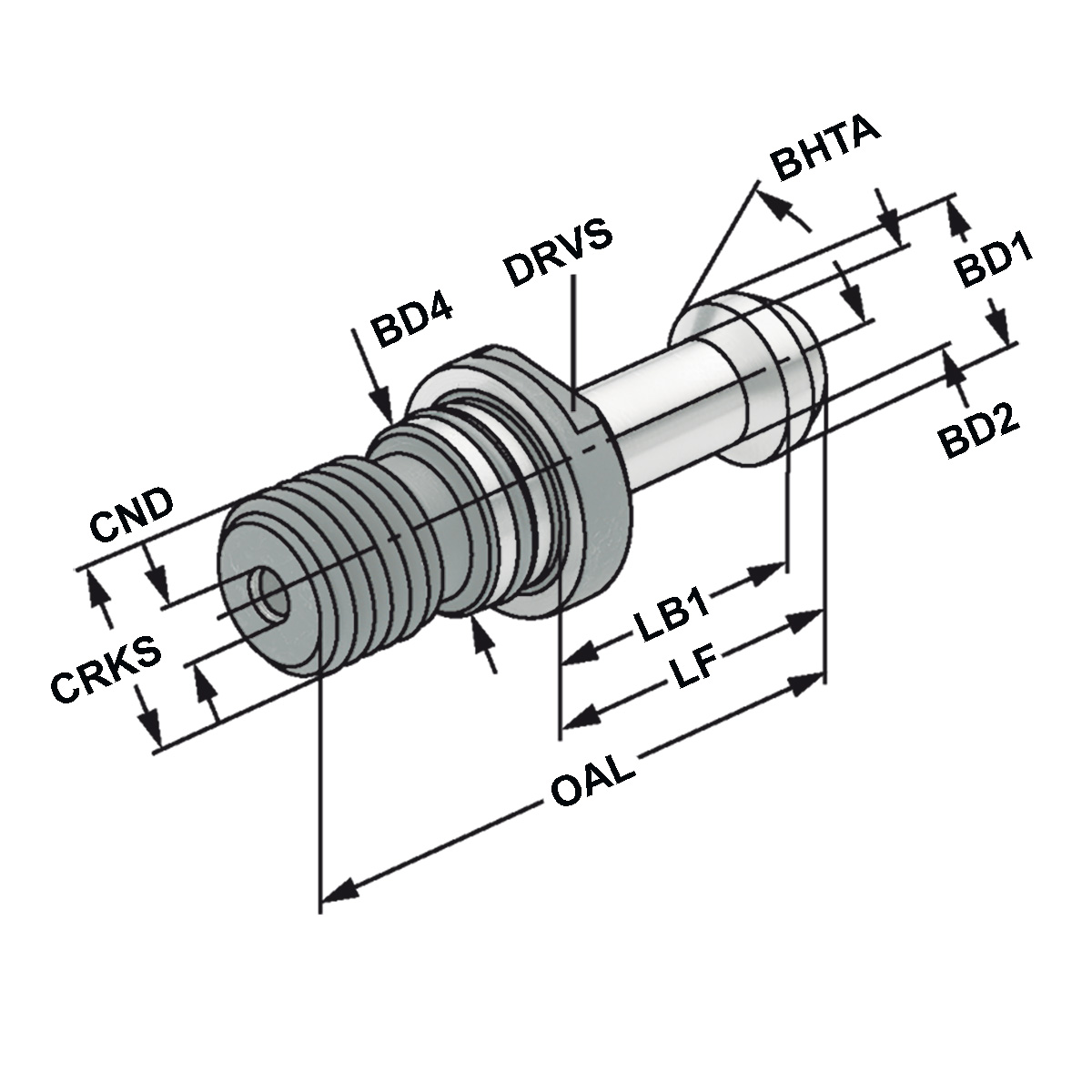

TQX: Drehmoment, max.	50 Nm
BD1:	15
BD2:	10
BD4:	17
BHTA: Kegeleinstellwinkel	45°
CND: Kühlschmierstoffeintritt, Durchmesser	4
CRKS: Anzugsbolzengewindegröße	M16
DRVS: Schlüsselweite	19
KegelgröÃe:	40
LB1:	28
LF: Funktionslänge	35
Norm:	ISO 7388-3
OAL: Gesamtlänge	60
Schaftform:	JD

Beschreibung

ISO 7388-3 – Schaftform JD, mit zentrischer innerer Kühlmittel-Zufuhr

Verwendung:

Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)

Zusätzliche Informationen

Gewicht	0.08 kg
