Anzugsbolzen ISO7388-3 | Form JD | M24 | 45° |
Artikel Nr.: 504663

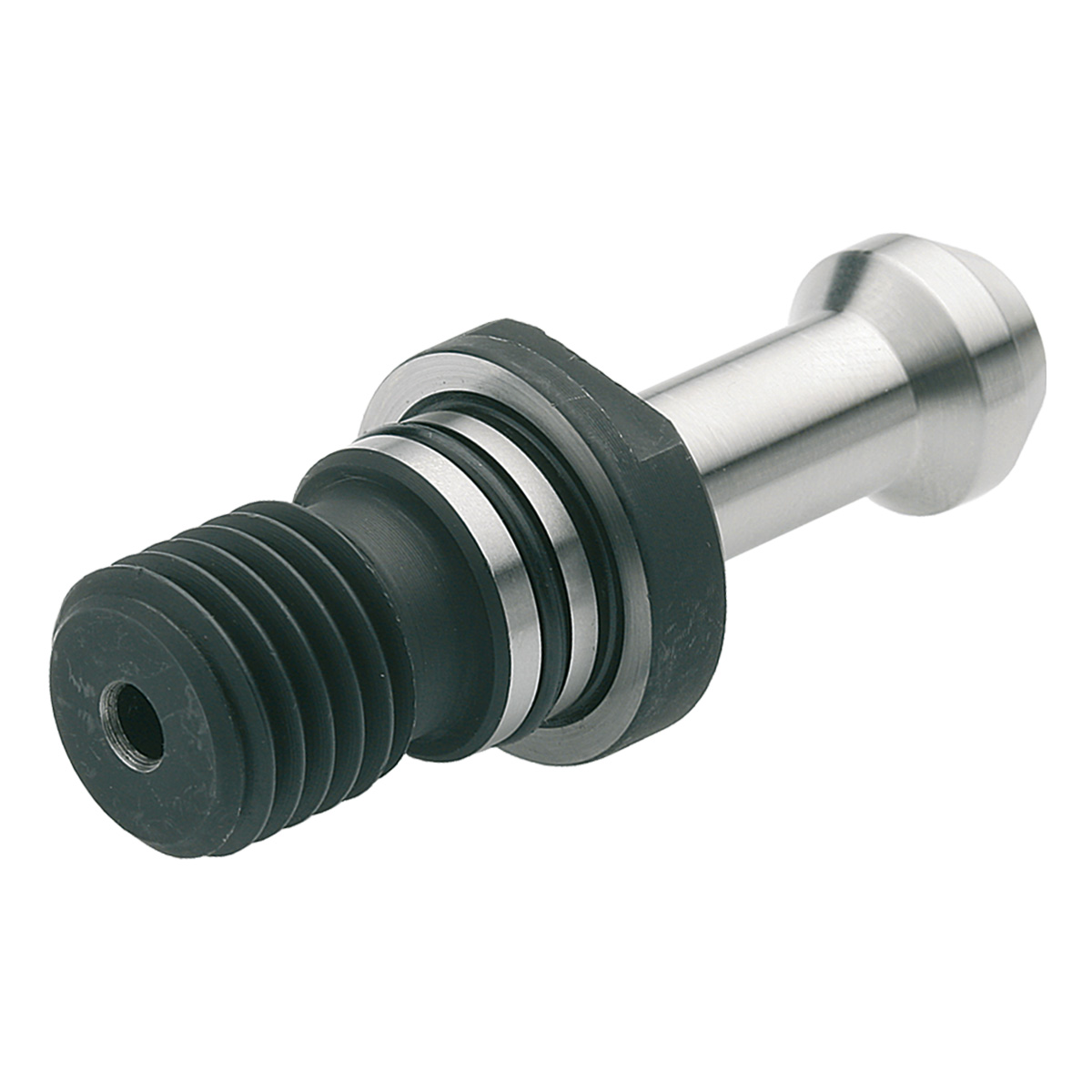

Anzugsbolzen ISO7388-3 | Form JD | M24 | 45° | mit Durchgangsbohrung | inkl. O-Ring ehemals JIS B 6339 (MAS 403 BT)
Categories: Anzugsbolzen, Anzugsbolzen Haas
Sofort lieferbar: 2471 Stück

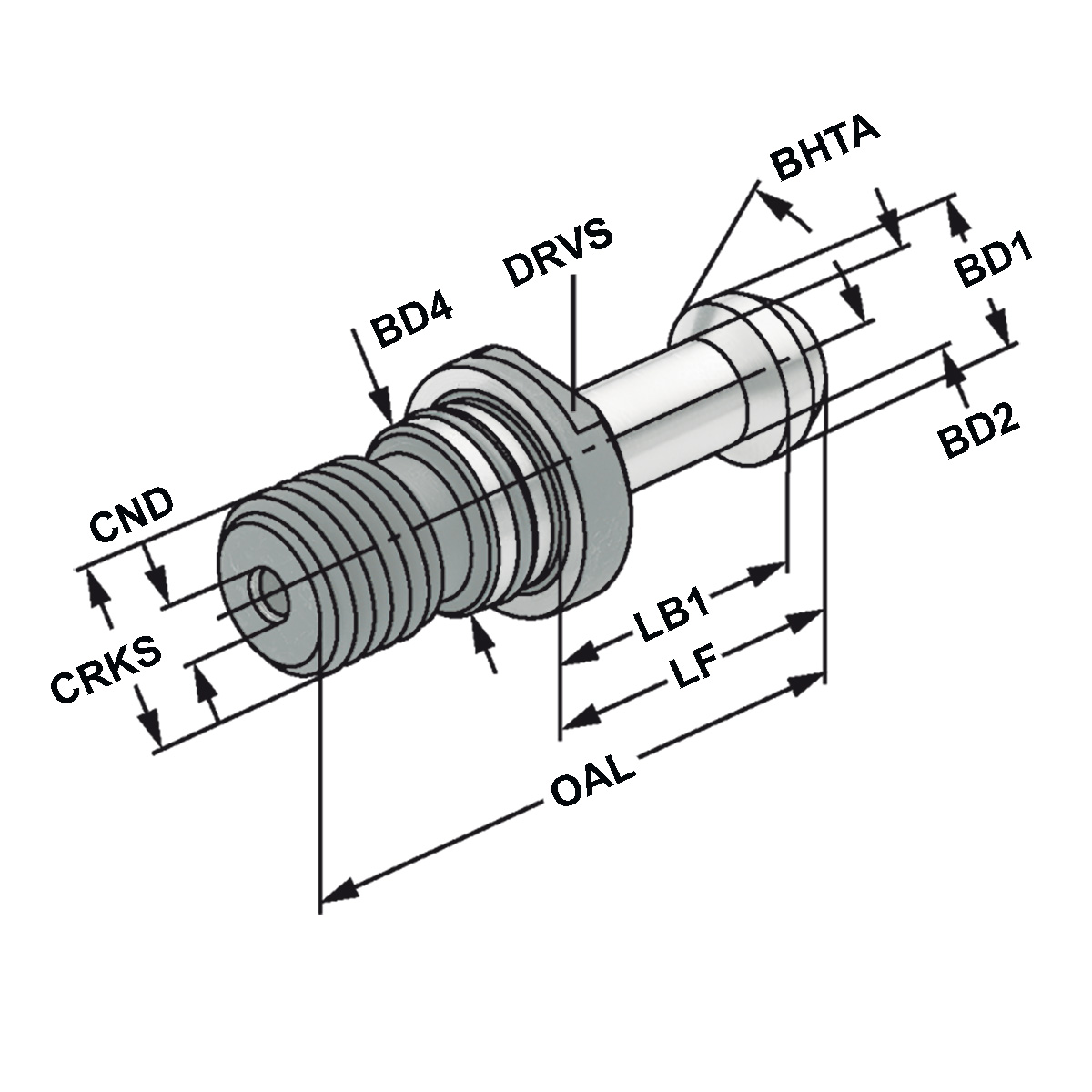

Eigenschaften
| TQX: Drehmoment, max. | 100 Nm |
| BD1: | 23 |
| BD2: | 17 |
| BD4: | 25 |
| BHTA: Kegeleinstellwinkel | 45° |
| CND: Kühlschmierstoffeintritt, Durchmesser | 6 |
| CRKS: Anzugsbolzengewindegröße | M24 |
| DRVS: Schlüsselweite | 30 |
| KegelgröÃe: | 50 |
| LB1: | 35 |
| LF: Funktionslänge | 45 |
| Norm: | ISO 7388-3 |
| OAL: Gesamtlänge | 85 |
| Schaftform: | JD |
Beschreibung
ISO 7388-3 – Schaftform JD, mit zentrischer innerer Kühlmittel-Zufuhr
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.25 kg |
|---|
