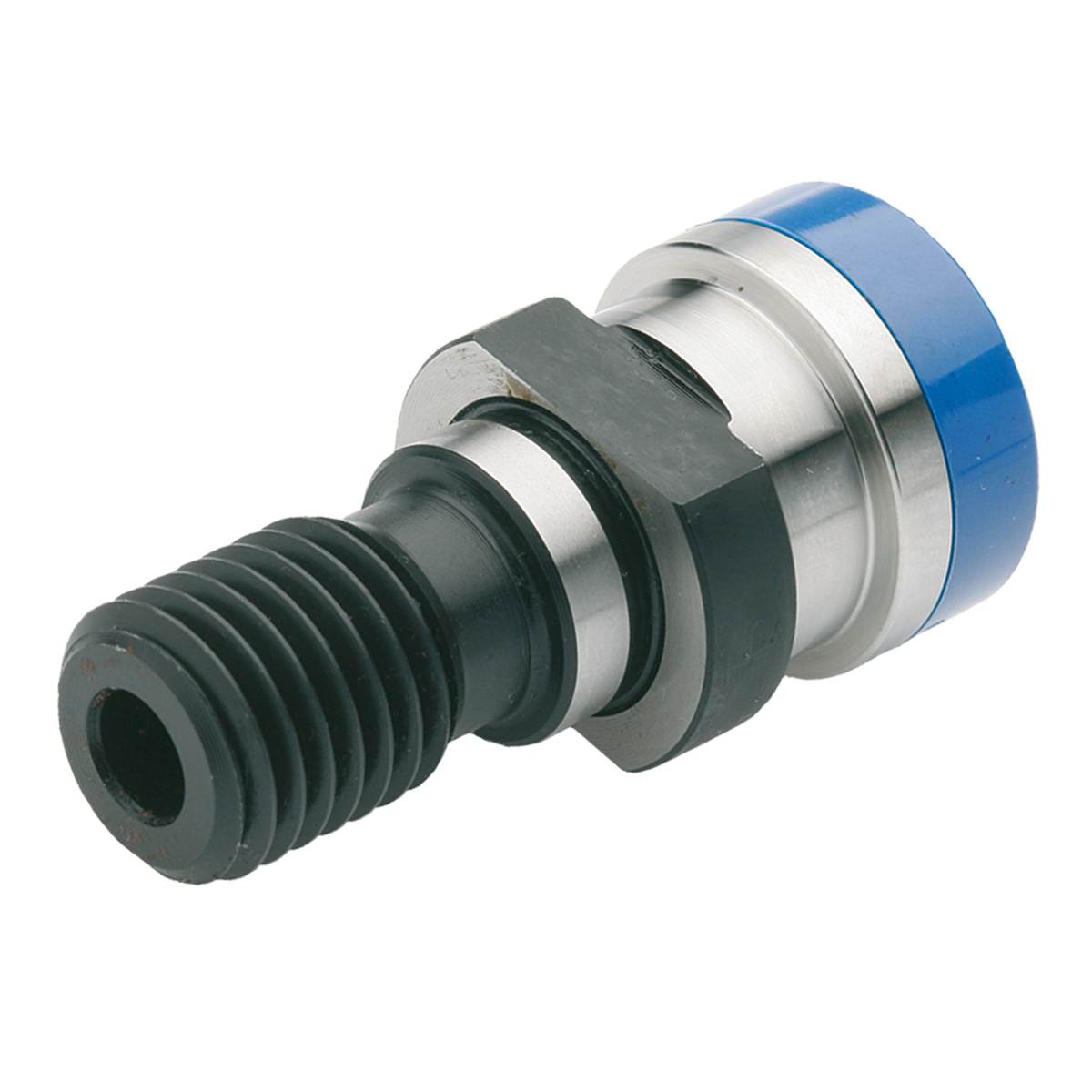

Anzugsbolzen M 24 mit Ringnut
Artikel Nr.: 504098
Anzugsbolzen DIN 2080 mit Ott-Ringnut | M24 | Mit Innengewinde und Durchgangsbohrung Mit Kantenschutzring für Werkzeuge nach ISO 7388-1 zum Umrüsten auf DIN 2080
Categories: Anzugsbolzen, Anzugsbolzen DIN 2080
Sofort lieferbar: 410 Stück

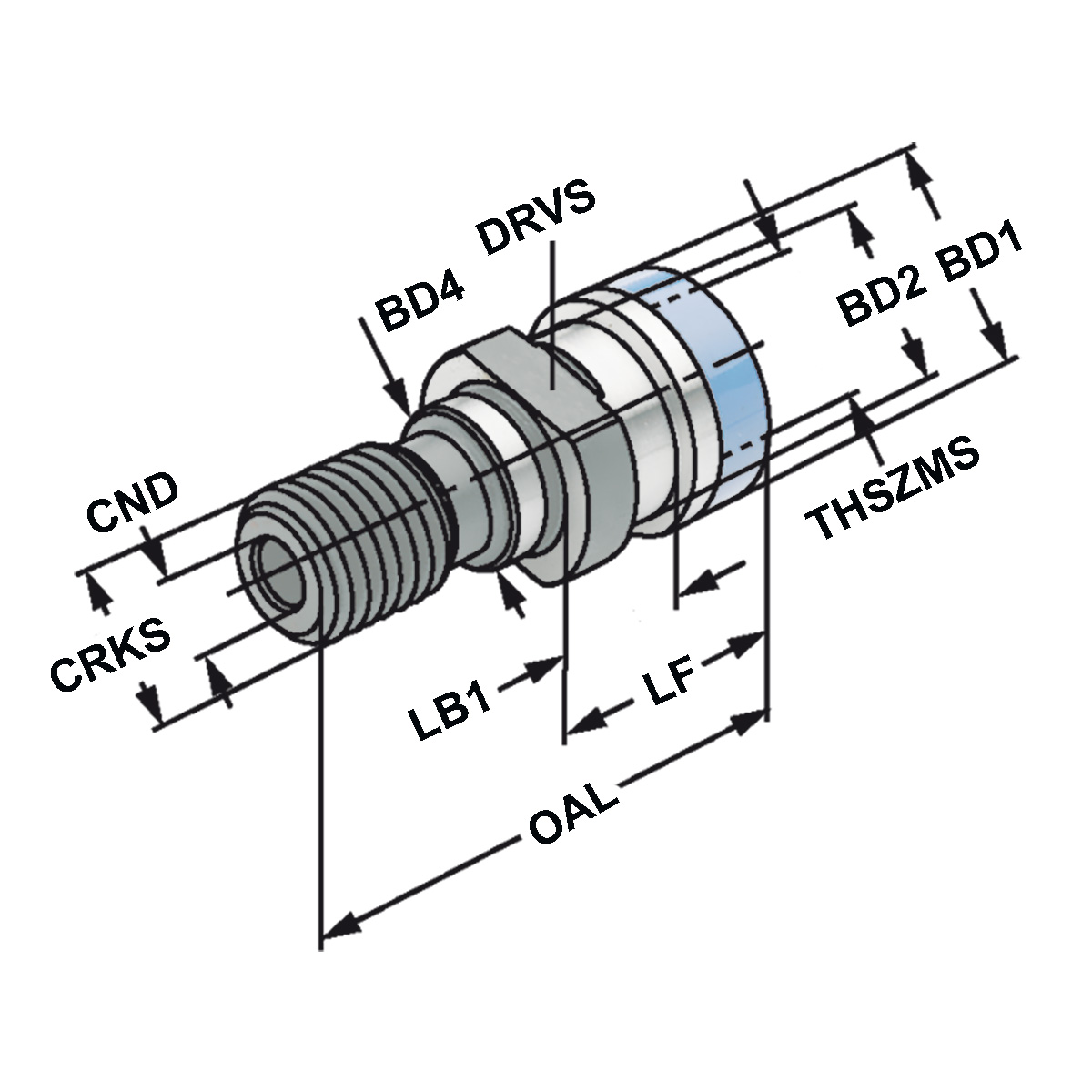

Eigenschaften
| Typ: | DIN 2080 |
| TQX: Drehmoment, max. | 100 Nm |
| BD1: | 39,6 |
| BD2: | 32 |
| BD4: | 25 |
| CND: Kühlschmierstoffeintritt, Durchmesser | 7 |
| CRKS: Anzugsbolzengewindegröße | M24 |
| DRVS: Schlüsselweite | 30 |
| KegelgröÃe: | 50 |
| LB1: | 13,3 |
| LF: Funktionslänge | 25,1 |
| Norm: | DIN 2080 |
| OAL: Gesamtlänge | 65,1 |
| THSZMS: Aufnahmegewindenenngröße, masch.seitig | M24 |
Beschreibung
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.22 kg |
|---|
