Azb. M16 ähnlich ISO 7388, um 3 mm verlängert
Artikel Nr.: 502494

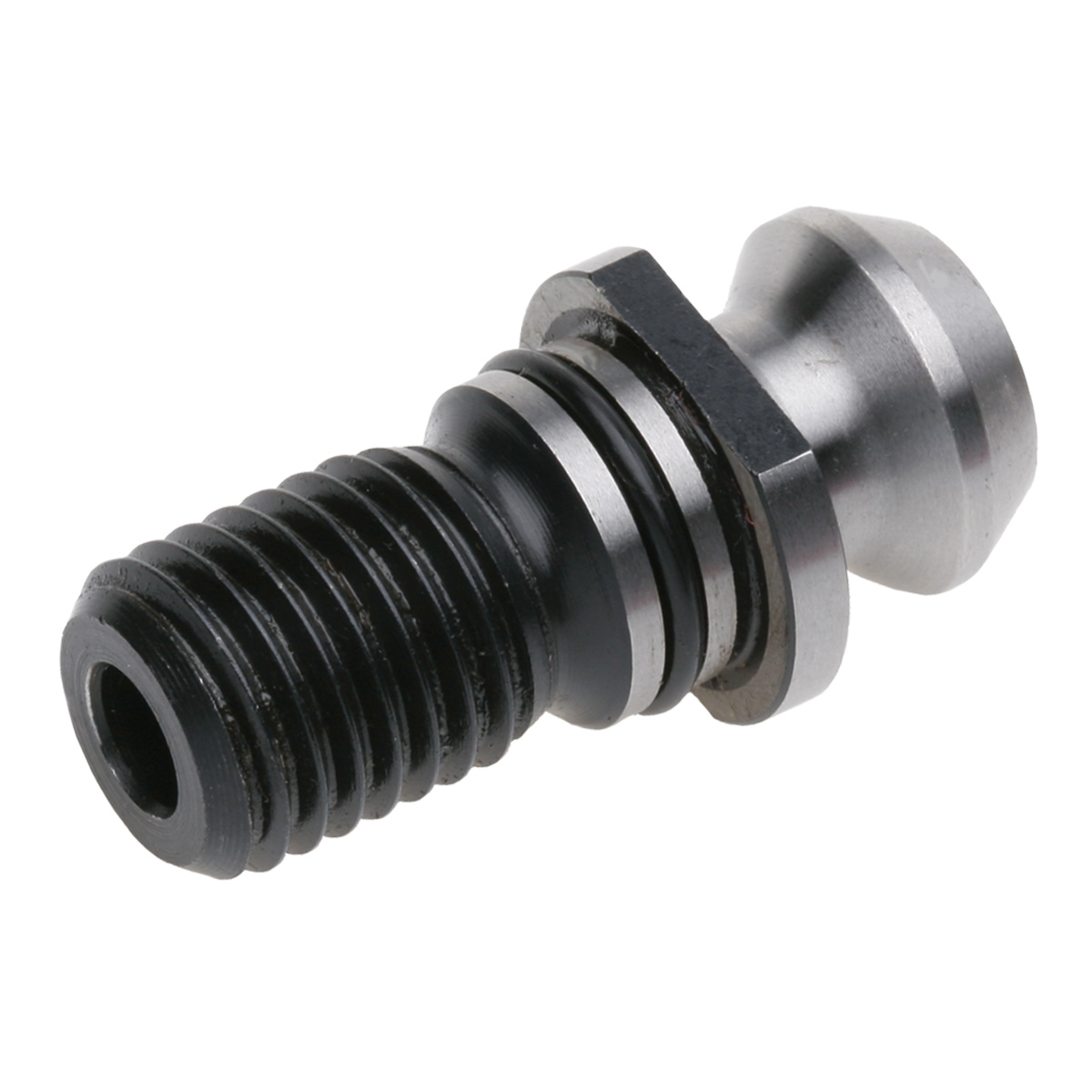

Anzugsbolzen ~ISO 7388-3 | Form UD | M16 | mit Durchgangsbohrung | inkl. O-Ring um 3 mm verlängert | Typ MAZAK
Categories: Anzugsbolzen, Anzugsbolzen ISO 7388-3 | UF+ DU
Sofort lieferbar: 1369 Stück

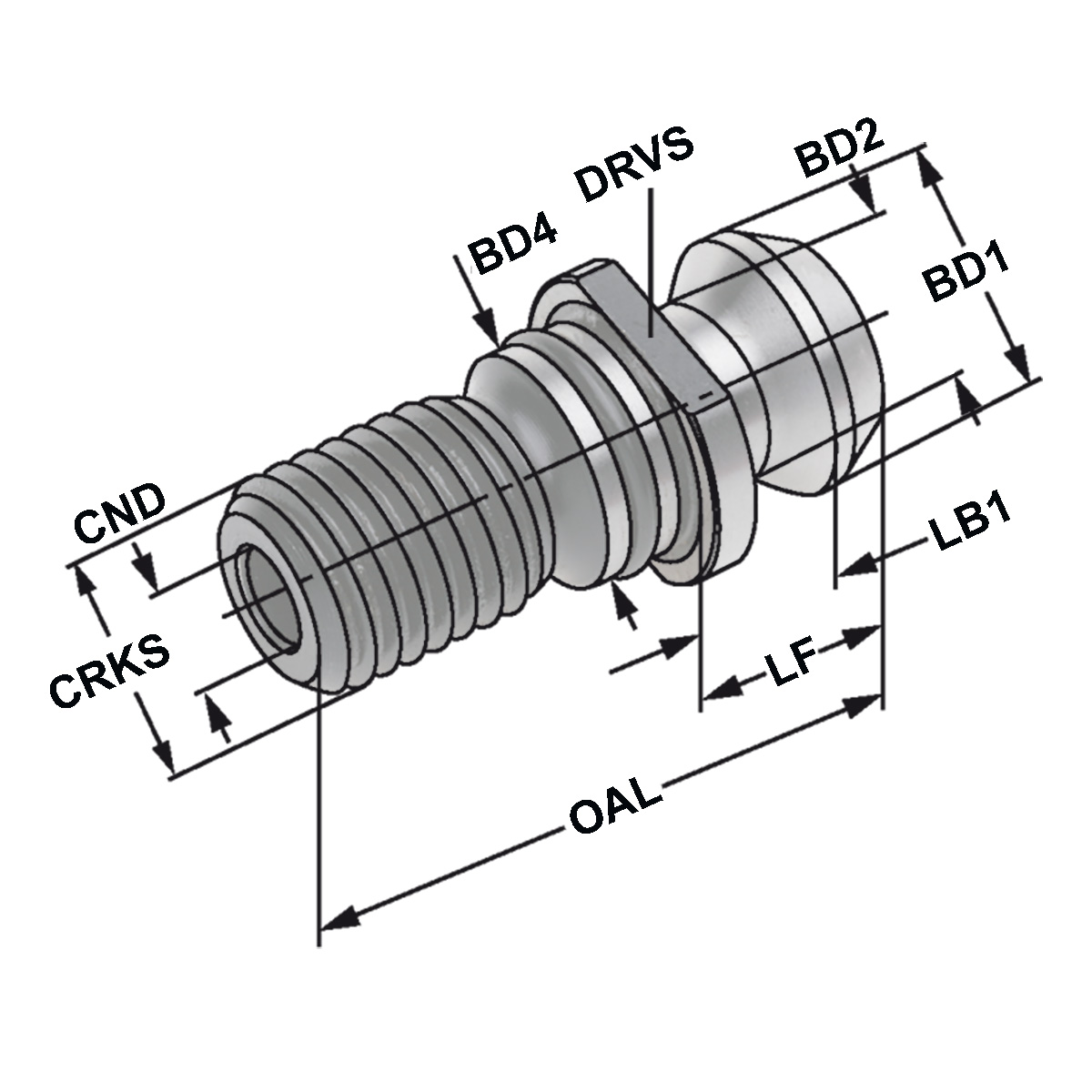

Eigenschaften
| Typ: | Mazak |
| TQX: Drehmoment, max. | 50 Nm |
| BD4: | 17 |
| BHTA: Kegeleinstellwinkel | 45° |
| CND: Kühlschmierstoffeintritt, Durchmesser | 7,3 |
| CRKS: Anzugsbolzengewindegröße | M16 |
| DRVS: Schlüsselweite | 19 |
| KegelgröÃe: | 40 |
| Norm: | Werksnorm |
| Schaftform: | UD |
| LB1: | 14,026 |
| LF: Funktionslänge | 19,106 |
| OAL: Gesamtlänge | 44,106 |
| BD1: | 18,796 |
| BD2: | 12,446 |
Beschreibung
Verwendung:
- Für Werkzeuge mit Steilkegelschaft DIN 69871 und JIS B 6339 (MAS-BT)
- In Bearbeitungszentren (Maschinen mit automatischem Werkzeugwechsler)
- In NC-Maschinen (Maschinen ohne automatischem Werkzeugwechsler)
Zusätzliche Informationen
| Gewicht | 0.1 kg |
|---|
