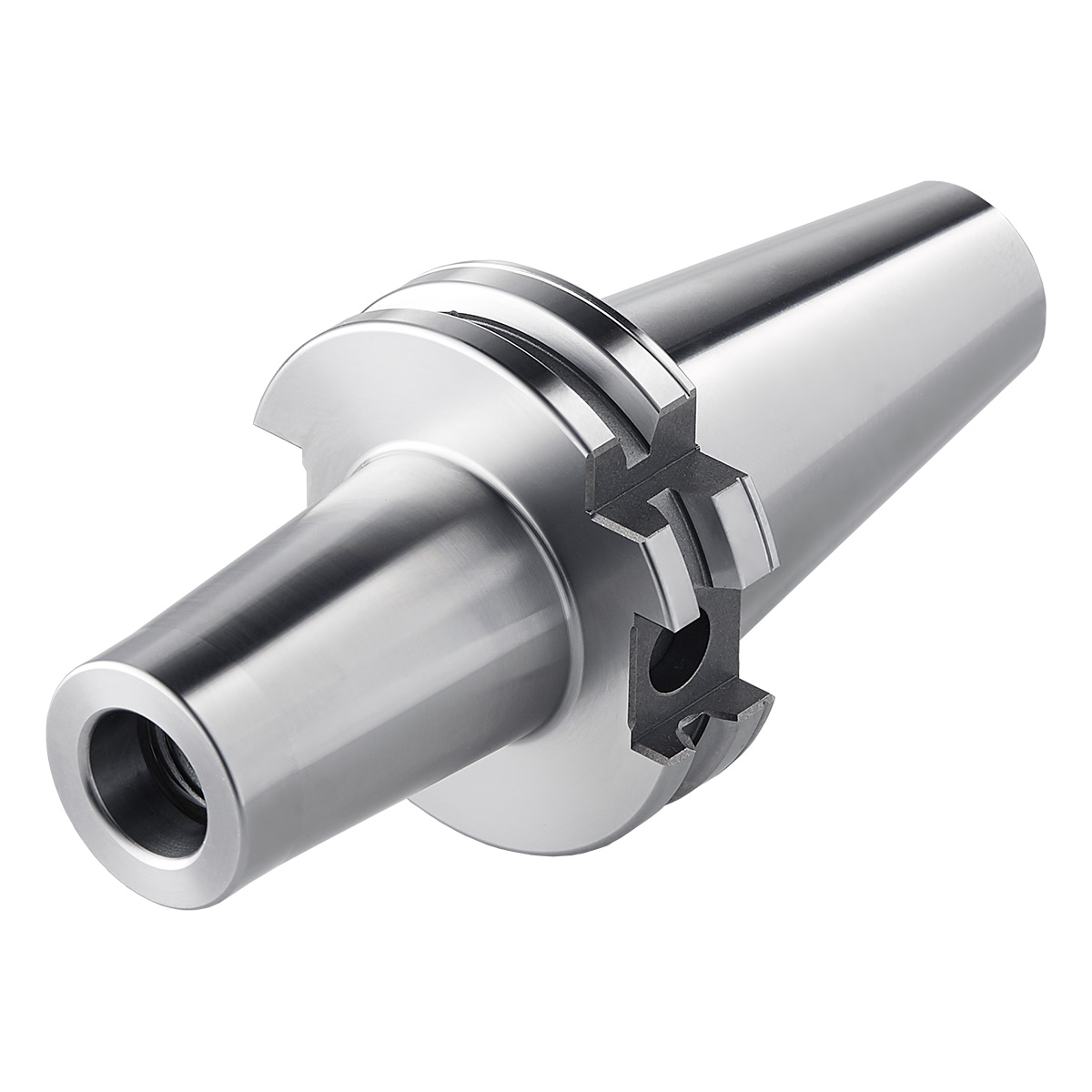

Fräsaufnahme Einschraubfräser SK40-M16-69-L50 DC
Artikel Nr.: 506327
Aufnahme für Einschraubfräser SK 40 – M16 – 69 – LB50 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Fräsaufnahme Einschraubfräser (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 69
Gewindegrösse für Einschraubfräser (THSZWS): M16
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 17
Sofort lieferbar: 20 Stück

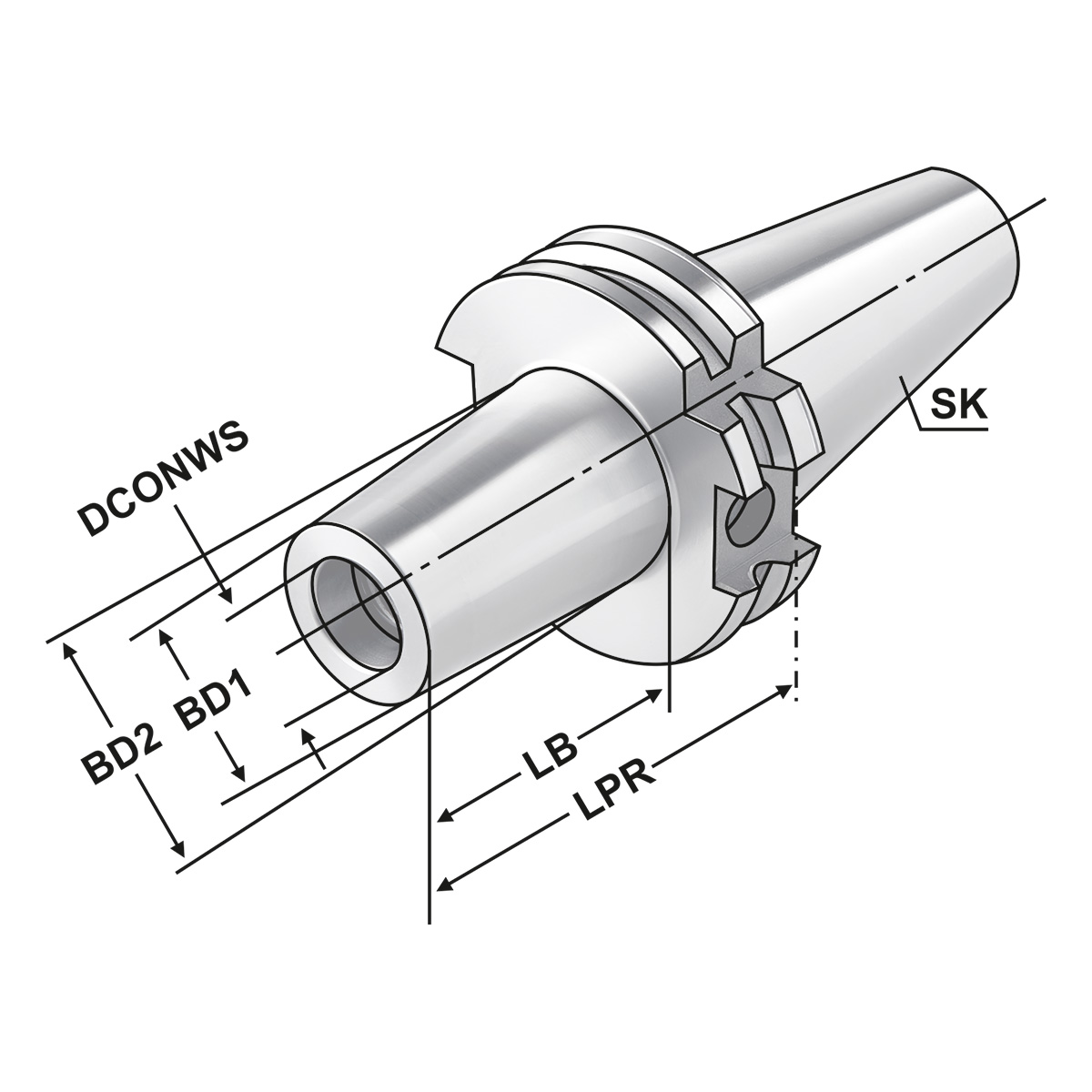

Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | Einschraubfräser |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD1: | 29 |
| BD2: | 34 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 16 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LB: Grundkörperlänge | 50 |
| LPR: A-Mass | 69 |
| Rundlauf: | < 3µm |
| SK: | SK-DC 40 |
| THSZWS: Aufnahmegewindenenngröße, werks.seitig | M16 |
Beschreibung
Verwendung:
Zur Aufnahme von Einschraubfräser mit Gewinde.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1 kg |
|---|
