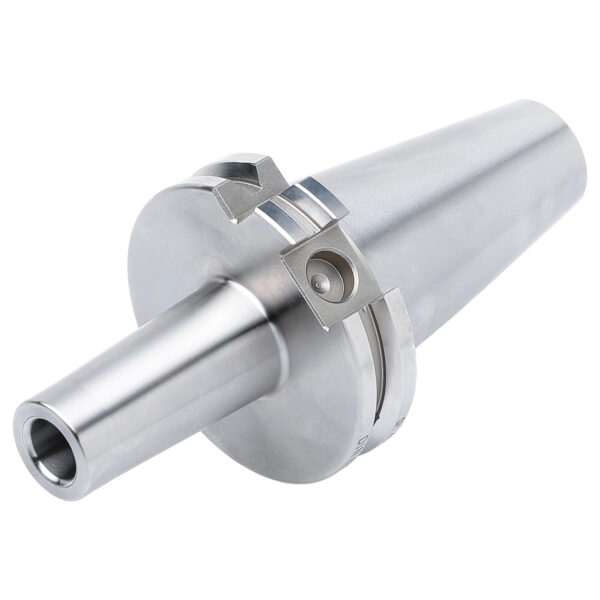

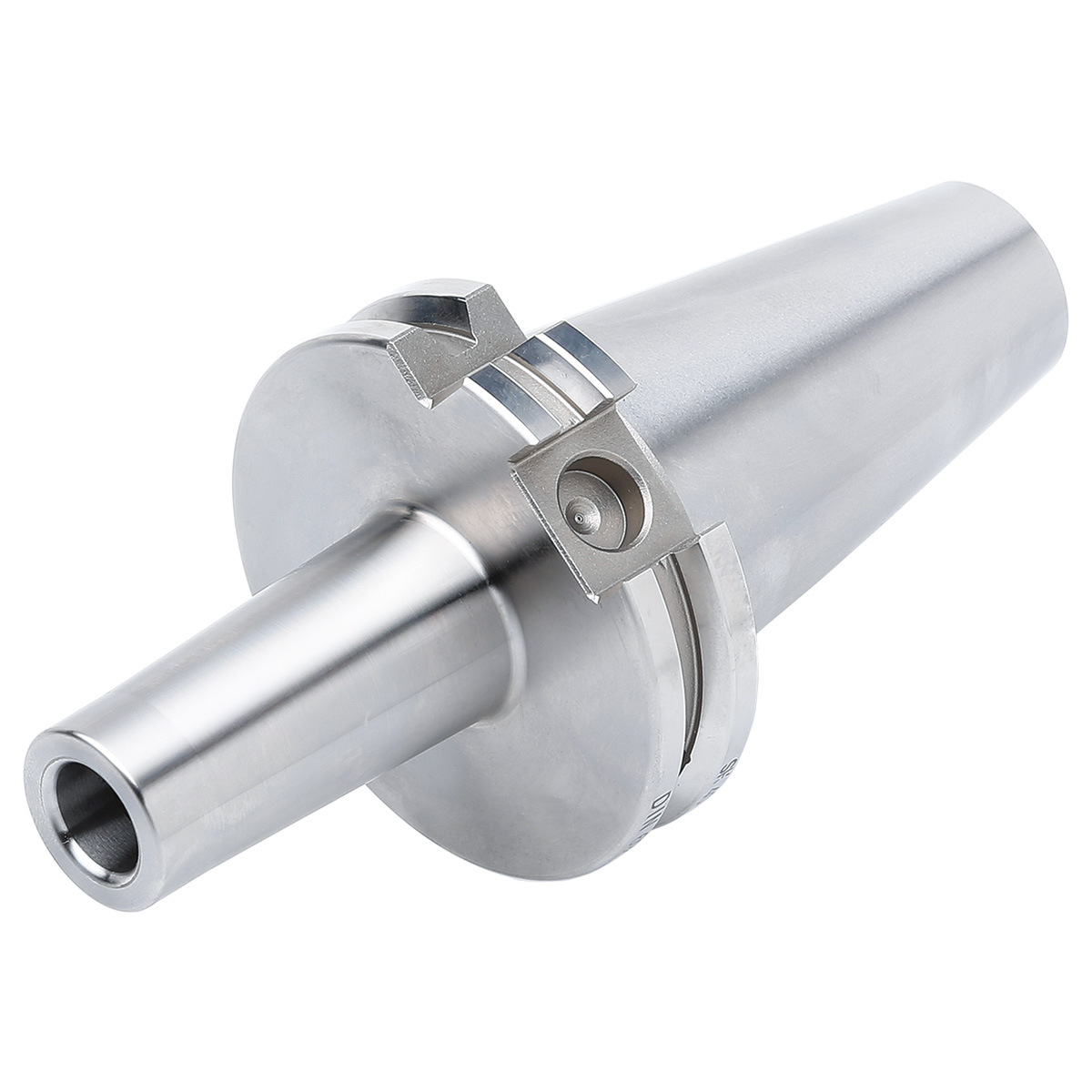

Fräsaufnahme für Einschraubfr. SK50-M10-169-L150
Artikel Nr.: 504285
Aufnahme für Einschraubfräser SK 50 – M10 – 169 – LB150 ISO 7388-1 AD/AF [DIN 69871 AD/B]
Categories: Fräsaufnahme Einschraubfräser (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 50 (Fräsaufnahme Einschraubfräser (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 169
Chip Bohrung: Ja
Gewindegrösse für Einschraubfräser (THSZWS): M10
Kegelgrösse: SK50
Schnittstelle: SK
Spanndurchmesser in mm: 10,5
Sofort lieferbar: 46 Stück
Eigenschaften

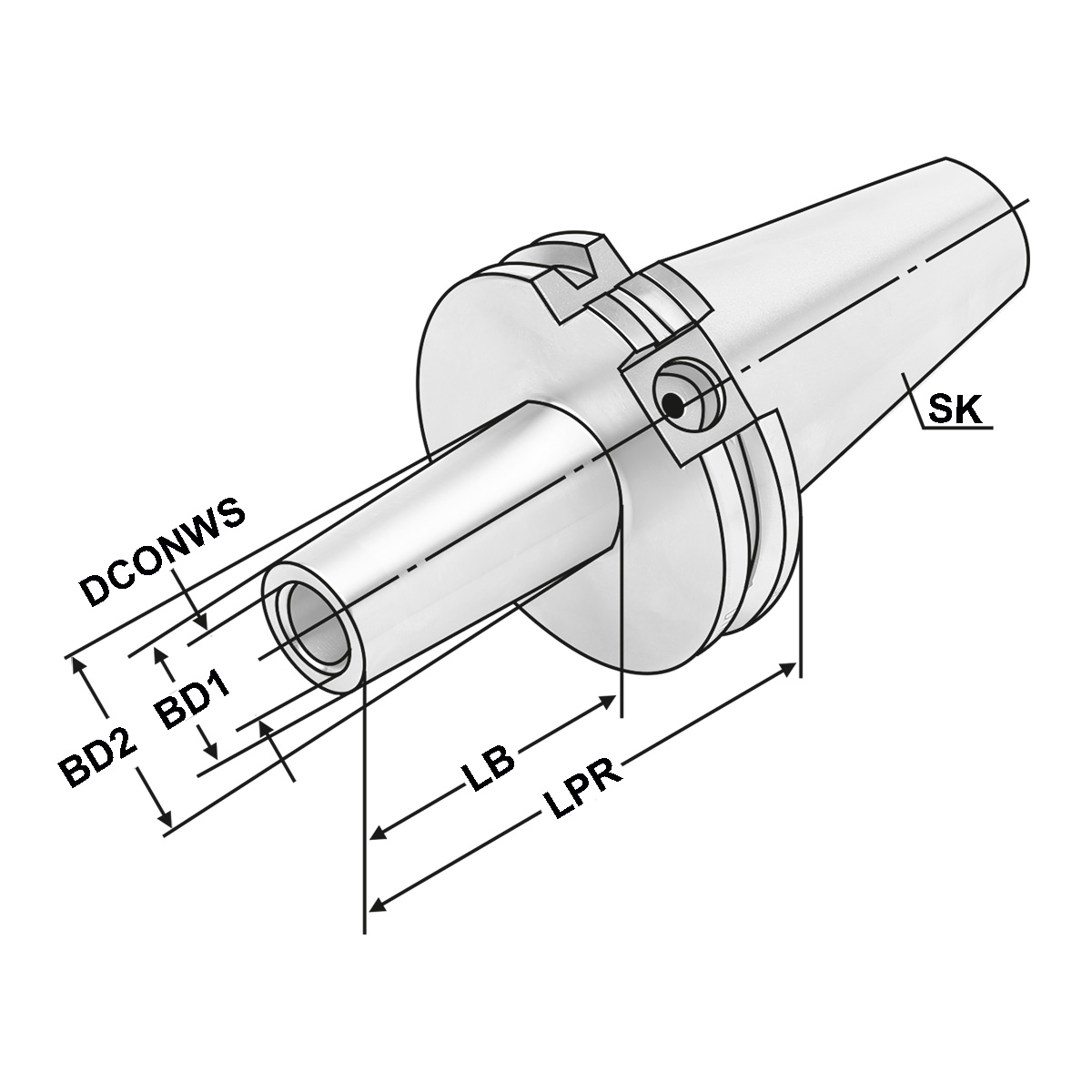

| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | Einschraubfräser |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD1: | 18 |
| BD2: | 37 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10,5 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LB: Grundkörperlänge | 150 |
| LPR: A-Mass | 169 |
| Rundlauf: | < 3µm |
| SK: | SK 50 |
| THSZWS: Aufnahmegewindenenngröße, werks.seitig | M10 |
Beschreibung
Verwendung:
Zur Aufnahme von Einschraubfräser mit Gewinde.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.5 kg |
|---|
