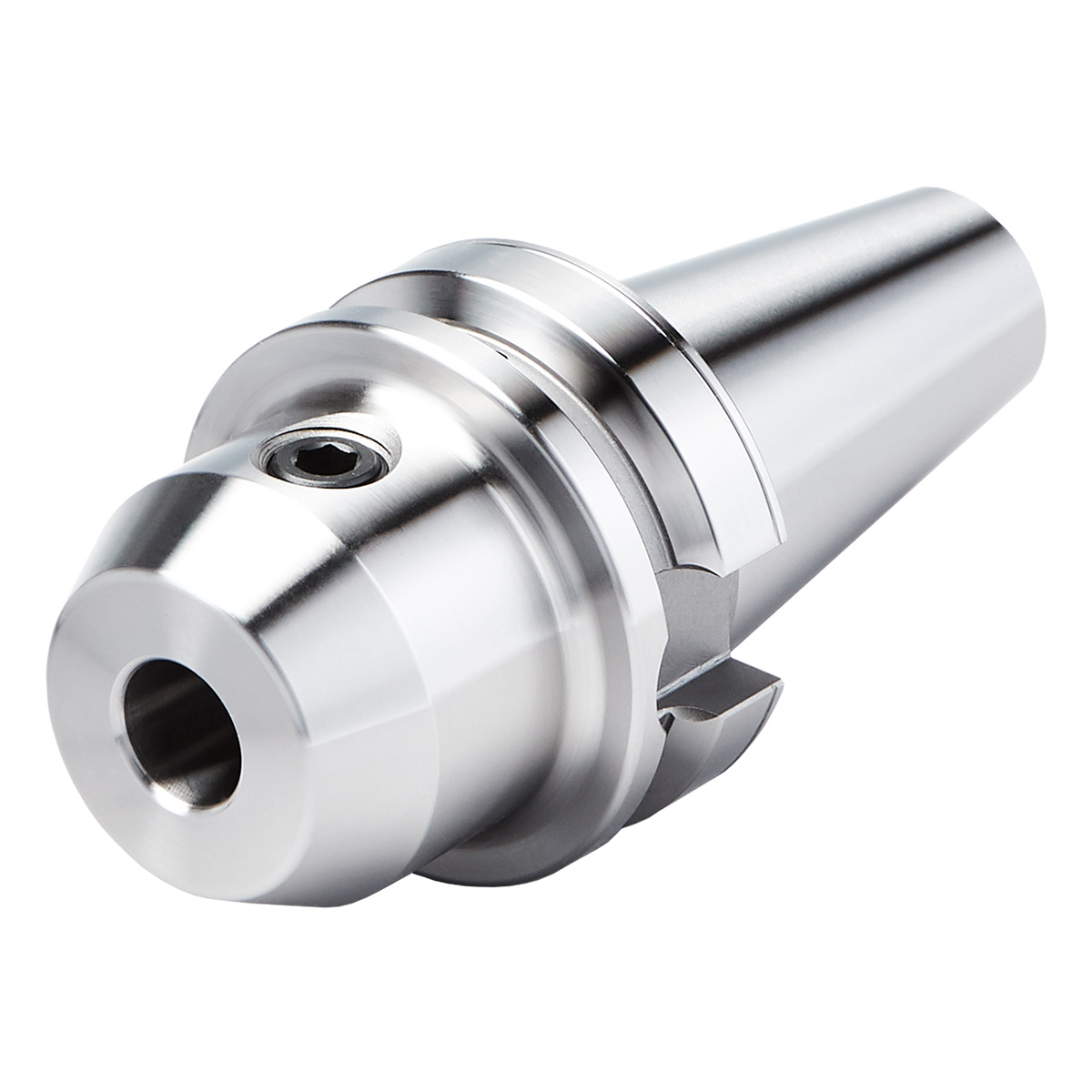

Fräseraufnahme BT 30-20-63 MAS-BT
Artikel Nr.: 506242
Fräseraufnahme Weldon BT 30 – 20 – 63 ~ ISO 7388-2 JD [JIS B 6339 AD] | DC DUAL CONTACT | mit Plananlage
Categories: DC BT 30 (Fräseraufnahmen (Doppelkontakt BT [ISO 7388-2])), Fräseraufnahmen (Doppelkontakt BT [ISO 7388-2]), MAS BT Plananlage (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 63
Aussendurchmesser Werkzeugkörper in mm: 52
Kegelgrösse: BT30
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 20
Sofort lieferbar: 124 Stück
Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-2 |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |

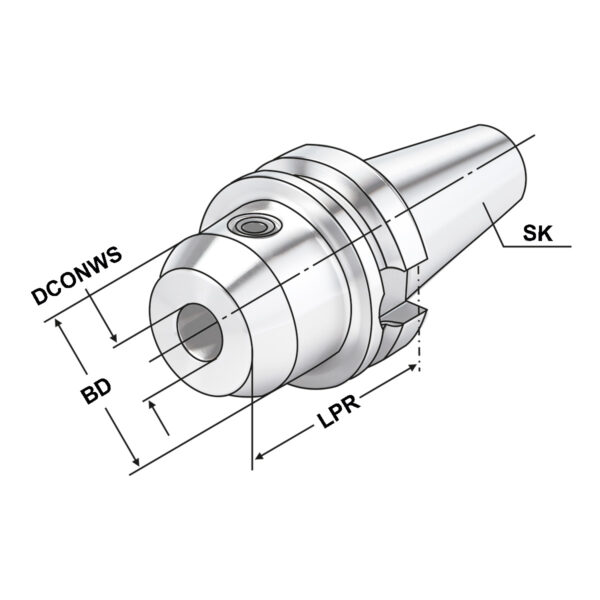

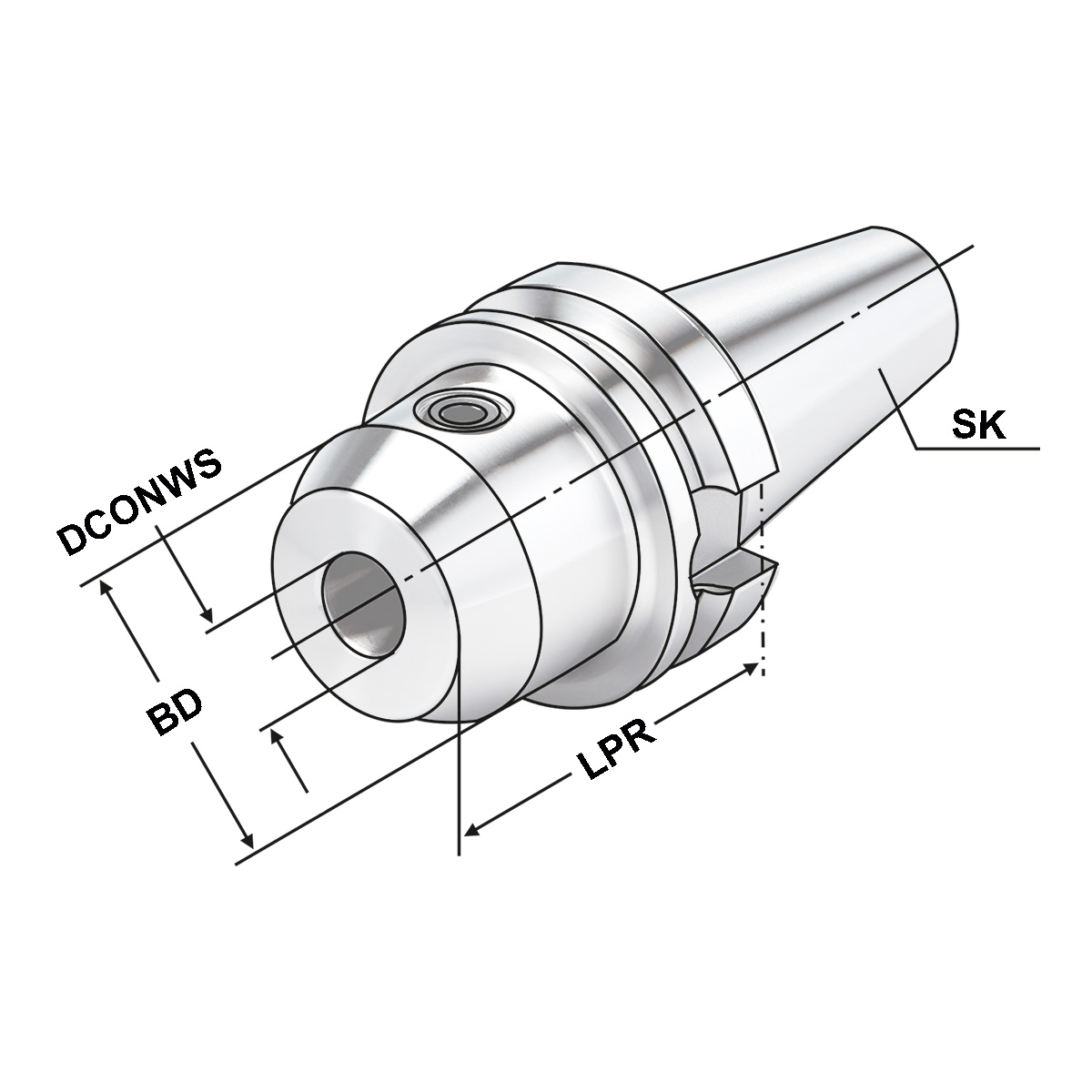

| BD: Körper-Durchmesser | 52 |
| CNSC: | JD (AD) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 20 |
| LPR: A-Mass | 63 |
| Rundlauf: | < 3µm |
| SK: | BT-DC 30 |
| TDCON: Toleranzklasse Anschlussdurchmesser | H4 |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:
Mit Spannschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1 kg |
|---|
