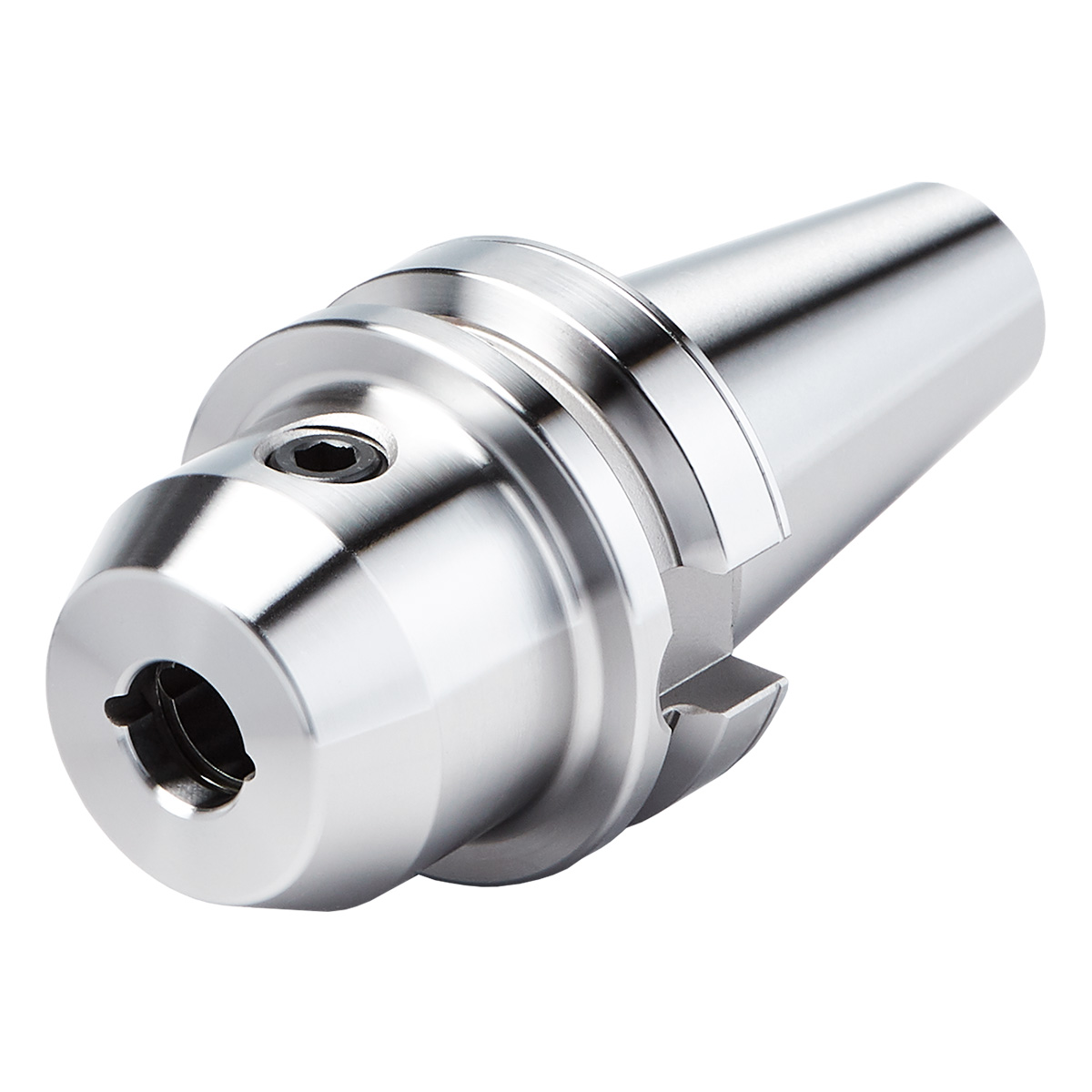

Fräseraufnahme BT 40-08-50 MAS-BT
Artikel Nr.: 506431
Fräseraufnahme Weldon mit Kühlkanälen BT 40 – 08 – 50 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Fräseraufnahmen mit Kühlkanal (Doppelkontakt BT [ISO 7388-2]), MAS BT Plananlage (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 50
Aussendurchmesser Werkzeugkörper in mm: 28
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 8
Sofort lieferbar: 88 Stück
Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-2 |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |

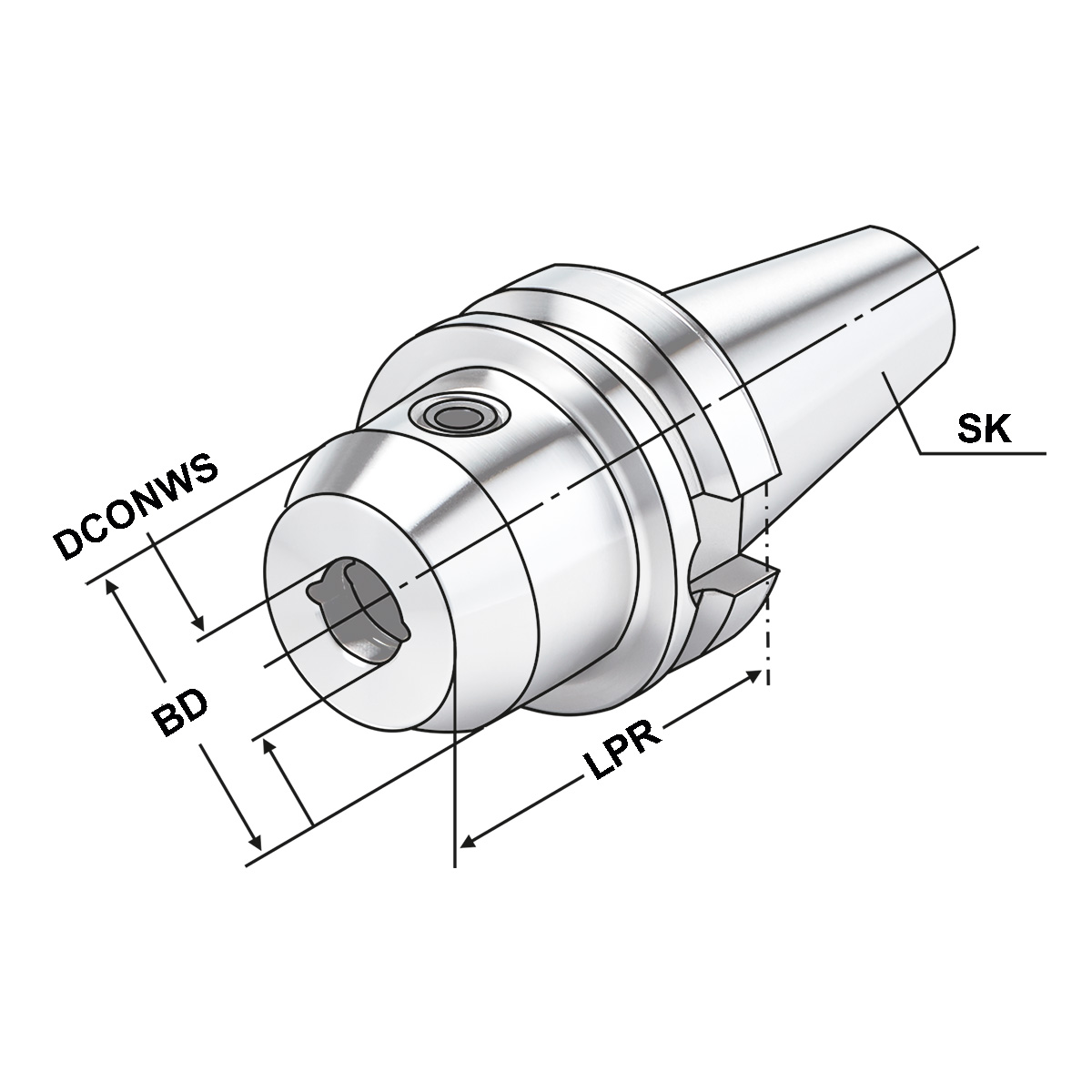

| BD: Körper-Durchmesser | 28 |
| CNSC: | JD/JF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 8 |
| LPR: A-Mass | 50 |
| Rundlauf: | < 3µm |
| TDCON: Toleranzklasse Anschlussdurchmesser | H4 |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:
Mit Spannschraube und O-Ring
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1 kg |
|---|
