Fräseraufnahme HSK 100-10-80 DIN 69893-A
Artikel Nr.: 505120

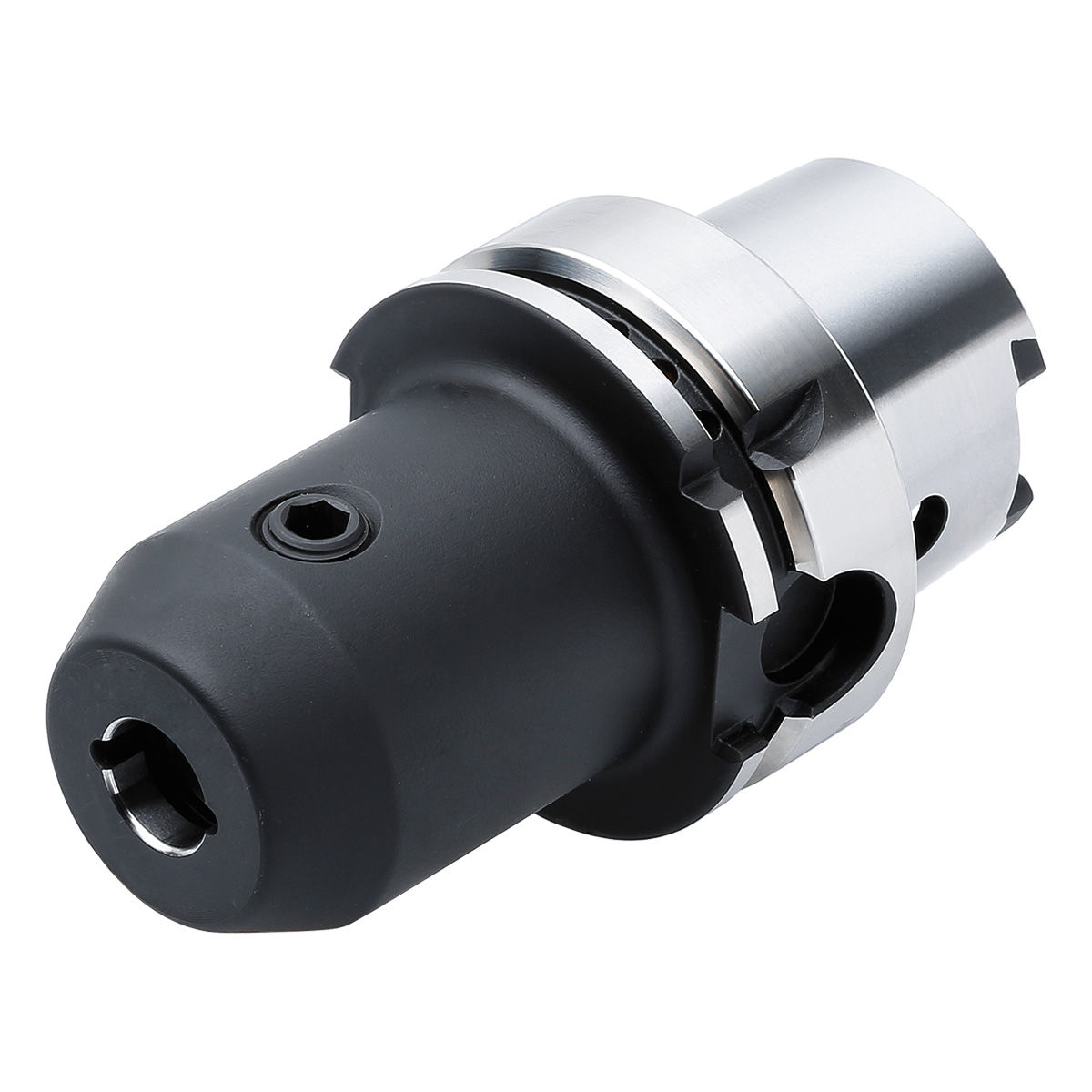

Fräseraufnahme Weldon mit Kühlkanälen HSK 100 – 10 – 80 ISO 12164 [DIN 69893] | HSK-A
Categories: Fräseraufnahmen mit Kühlkanal (ISO 12164 (HSK-A)), Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Fräseraufnahmen mit Kühlkanal (ISO 12164 (HSK-A)))
A-Mass in mm: 80
Aussendurchmesser Werkzeugkörper in mm: 35
Innenkühlung: Kühlmittelnuten
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Spanndurchmesser in mm: 10
Sofort lieferbar: 35 Stück
Eigenschaften

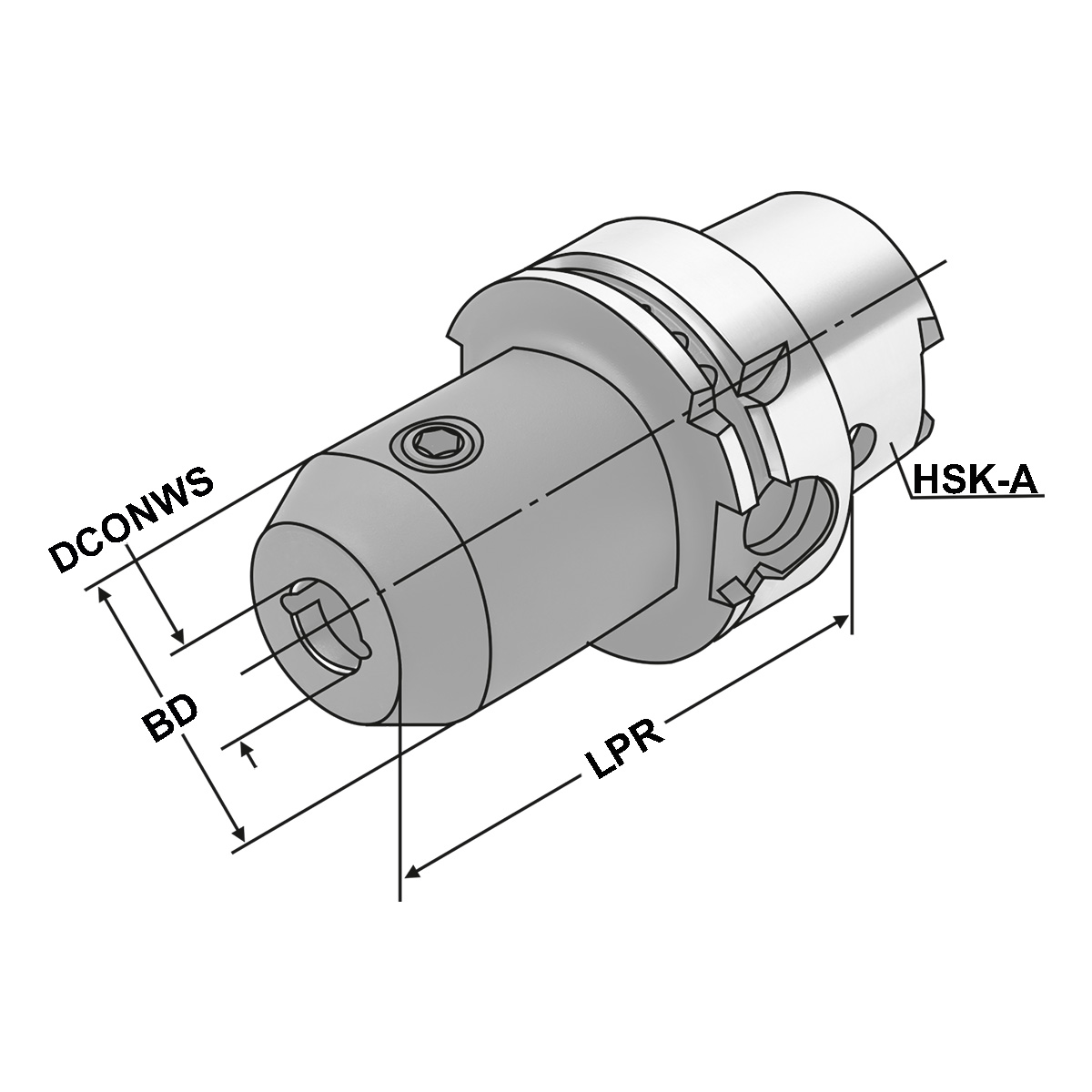

| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 35 |
| CXSC: | Kühlmittelnuten |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 100 |
| LPR: A-Mass | 80 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:
Mit Spannschraube und O-Ring
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3 kg |
|---|
