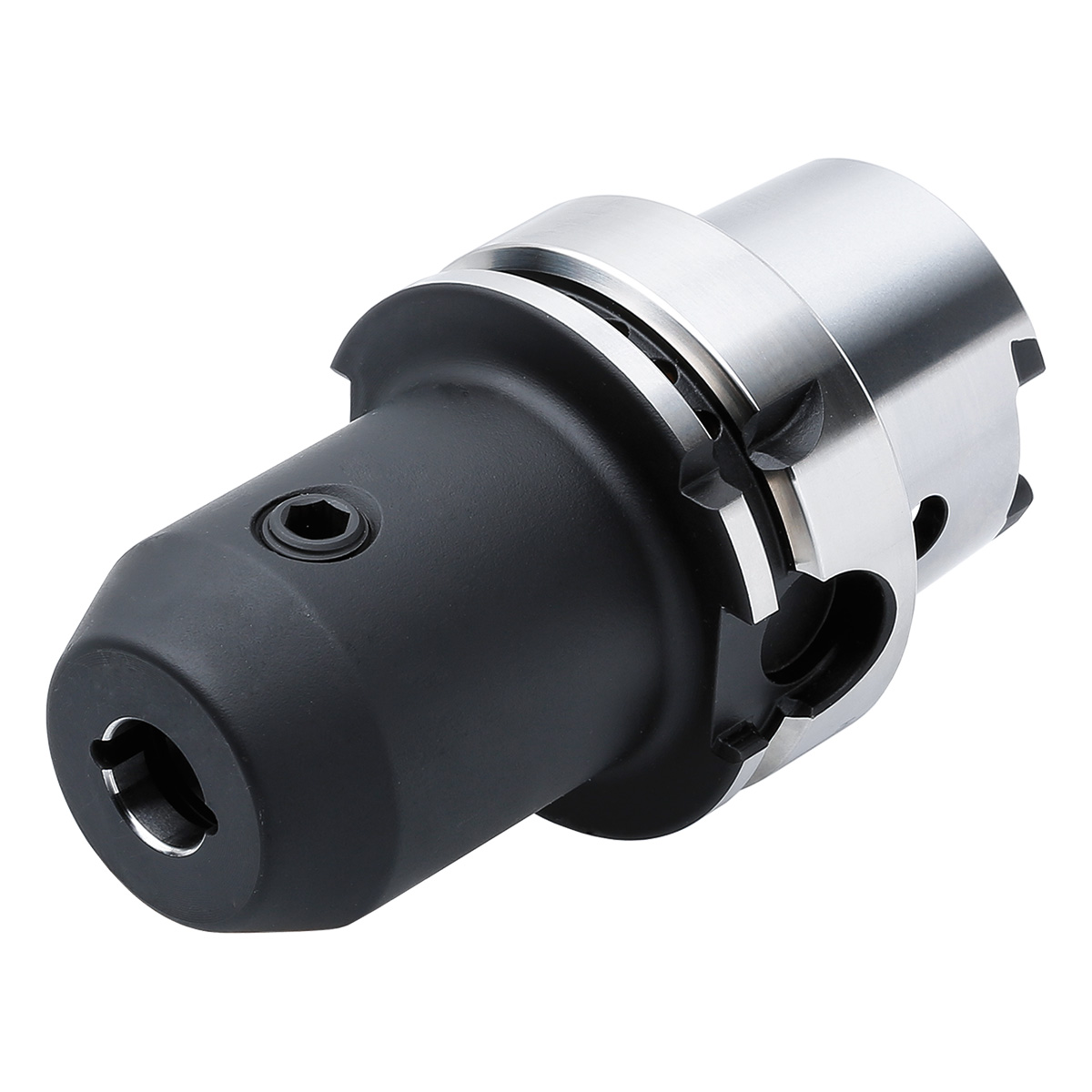

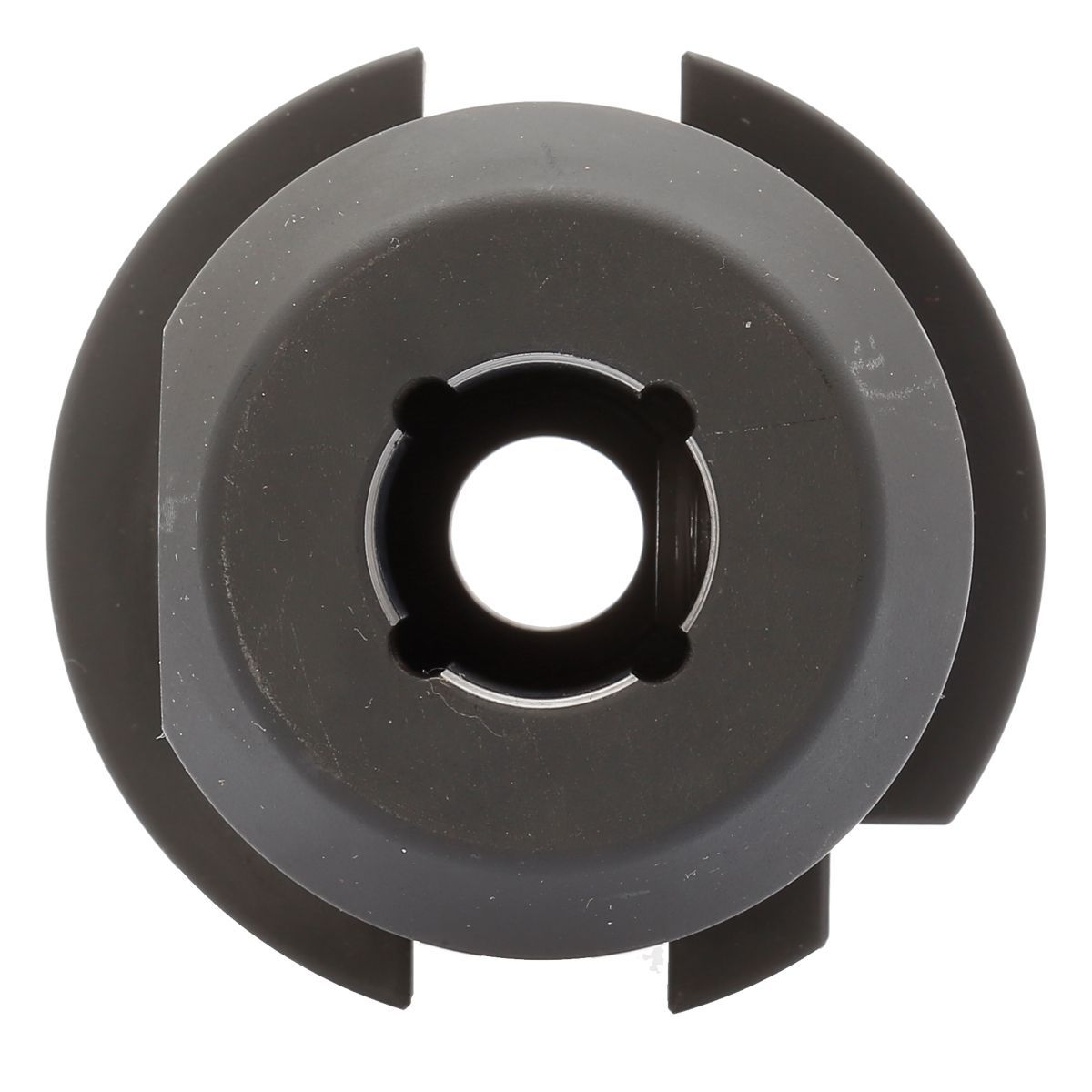

Fräseraufnahme HSK 63-25-110 DIN 69893-A
Artikel Nr.: 505598
Fräseraufnahme Weldon mit Kühlkanälen HSK 63 – 25 – 110 ISO 12164 [DIN 69893] | HSK-A
Categories: Fräseraufnahmen mit Kühlkanal (ISO 12164 (HSK-A)), Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 63 (Fräseraufnahmen mit Kühlkanal (ISO 12164 (HSK-A)))
A-Mass in mm: 110
Aussendurchmesser Werkzeugkörper in mm: 65
Innenkühlung: Kühlmittelnuten
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Spanndurchmesser in mm: 25
Sofort lieferbar: 69 Stück
Eigenschaften

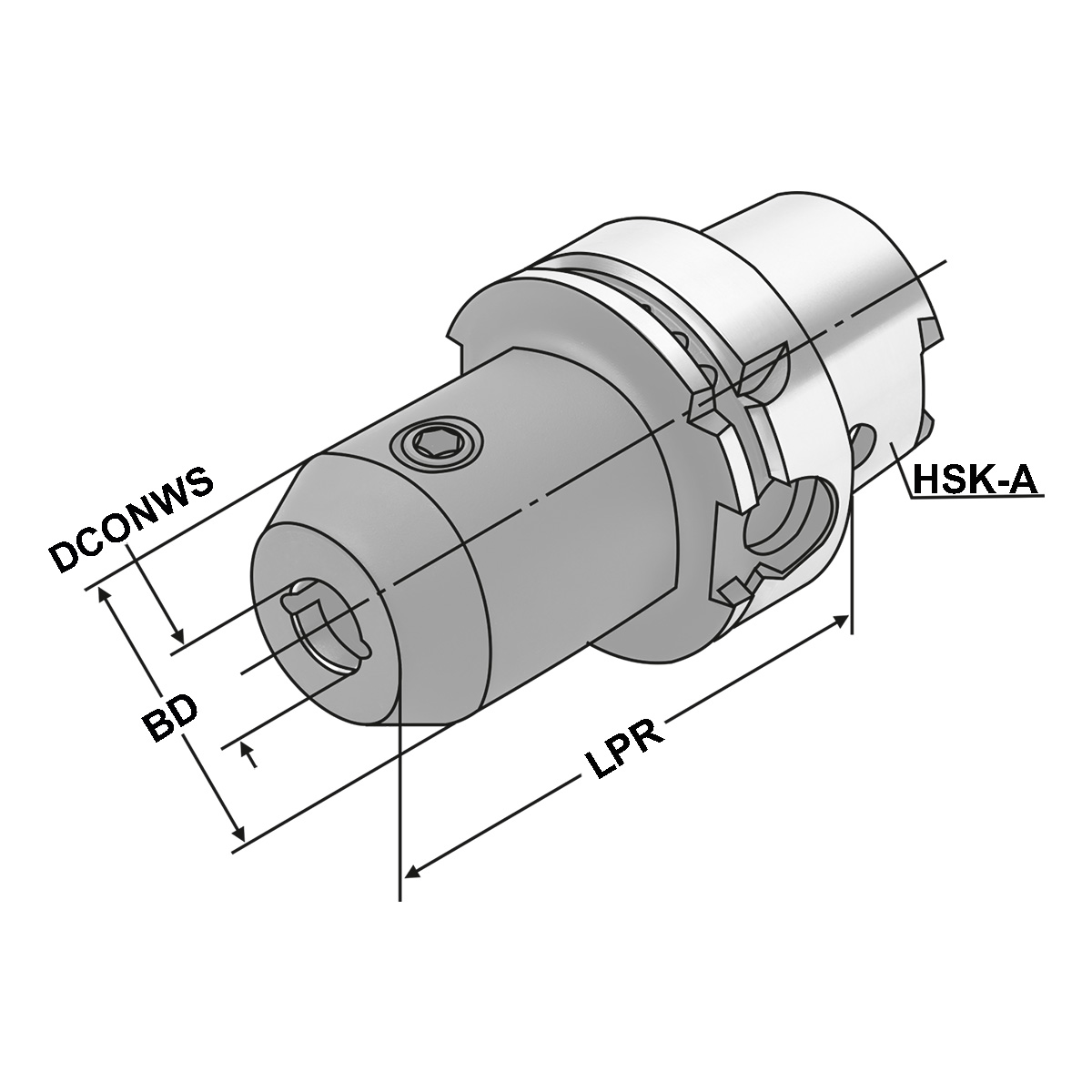

| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 65 |
| CXSC: | Kühlmittelnuten |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 25 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 63 |
| LPR: A-Mass | 110 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:
Mit Spannschraube und O-Ring
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.5 kg |
|---|
Dateien
Bitte einloggen / registrieren um die Downloads sehen zu können.
EinloggenPassend zum Produkt...
-

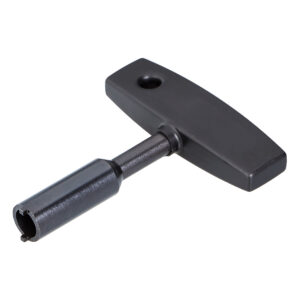

Schlüssel HSK 63 für Kühlmittelübergabeeinheit
CHF 21.00 exkl. MwSt.Artikel Nr.: 505796Zum ProduktKegelgrösse: HSK-A 63
Sofort lieferbar: 97 Stück
-
Kühlmittelübergabeeinheiten HSK 63
CHF 11.00 exkl. MwSt.Artikel Nr.: 505794Zum ProduktKegelgrösse: HSK-A 63
Sofort lieferbar: 7469 Stück
-

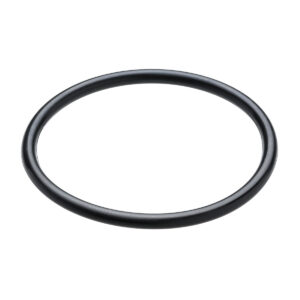

O-Ring für Fräseraufnahmen D= 25 mm / Ø24.7xØ3.5mm
