Fräseraufnahme SK 30-08-50 DIN 69871 AD
Artikel Nr.: 501747

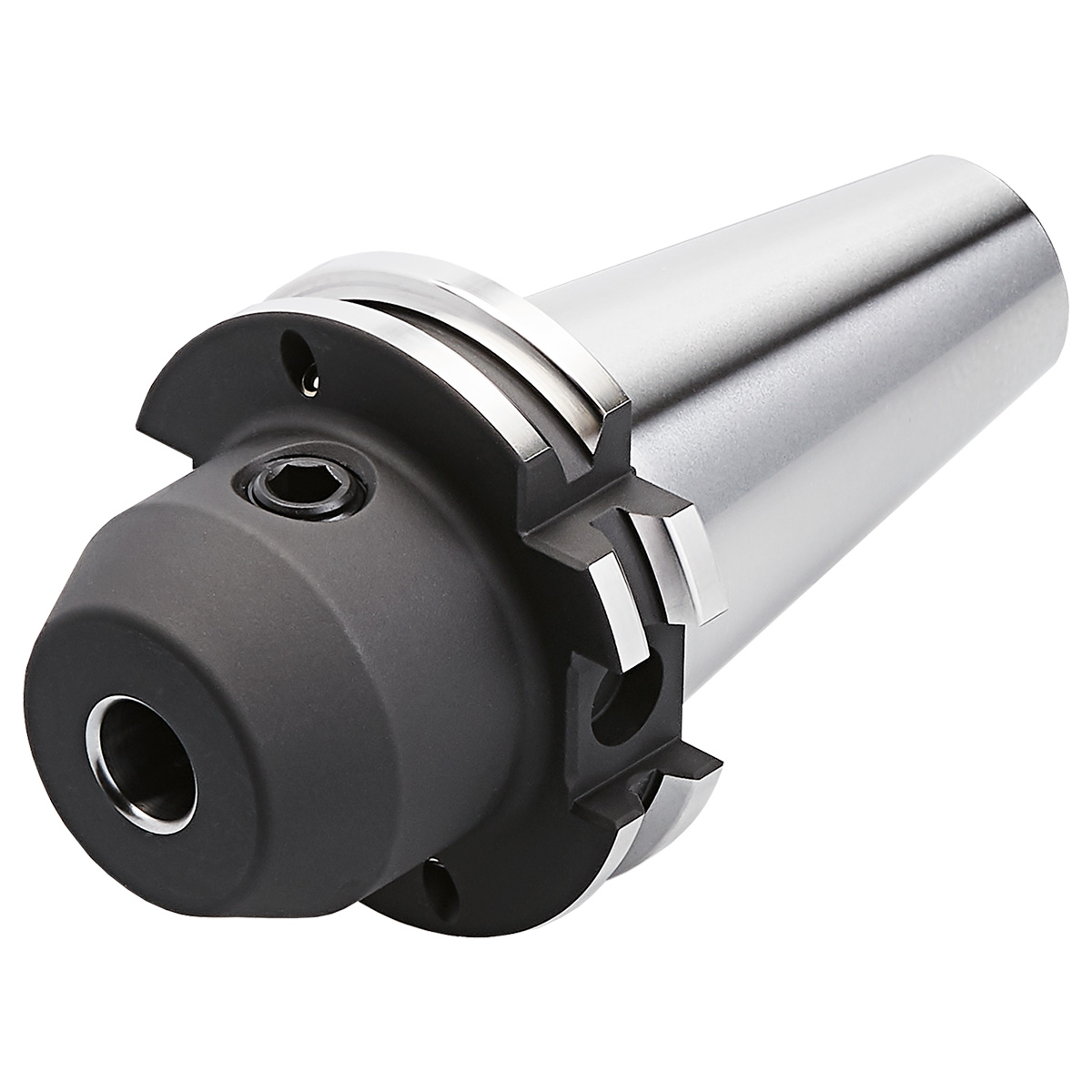

Fräseraufnahme Weldon SK 30 – 08 – 50 ISO 7388-1 AD [DIN 69871 AD]
Categories: Fräseraufnahmen (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 30 (Fräseraufnahmen (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 50
Aussendurchmesser Werkzeugkörper in mm: 28
Chip Bohrung: Ja
Kegelgrösse: SK30
Schnittstelle: SK
Spanndurchmesser in mm: 8
Sofort lieferbar
Eigenschaften
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |

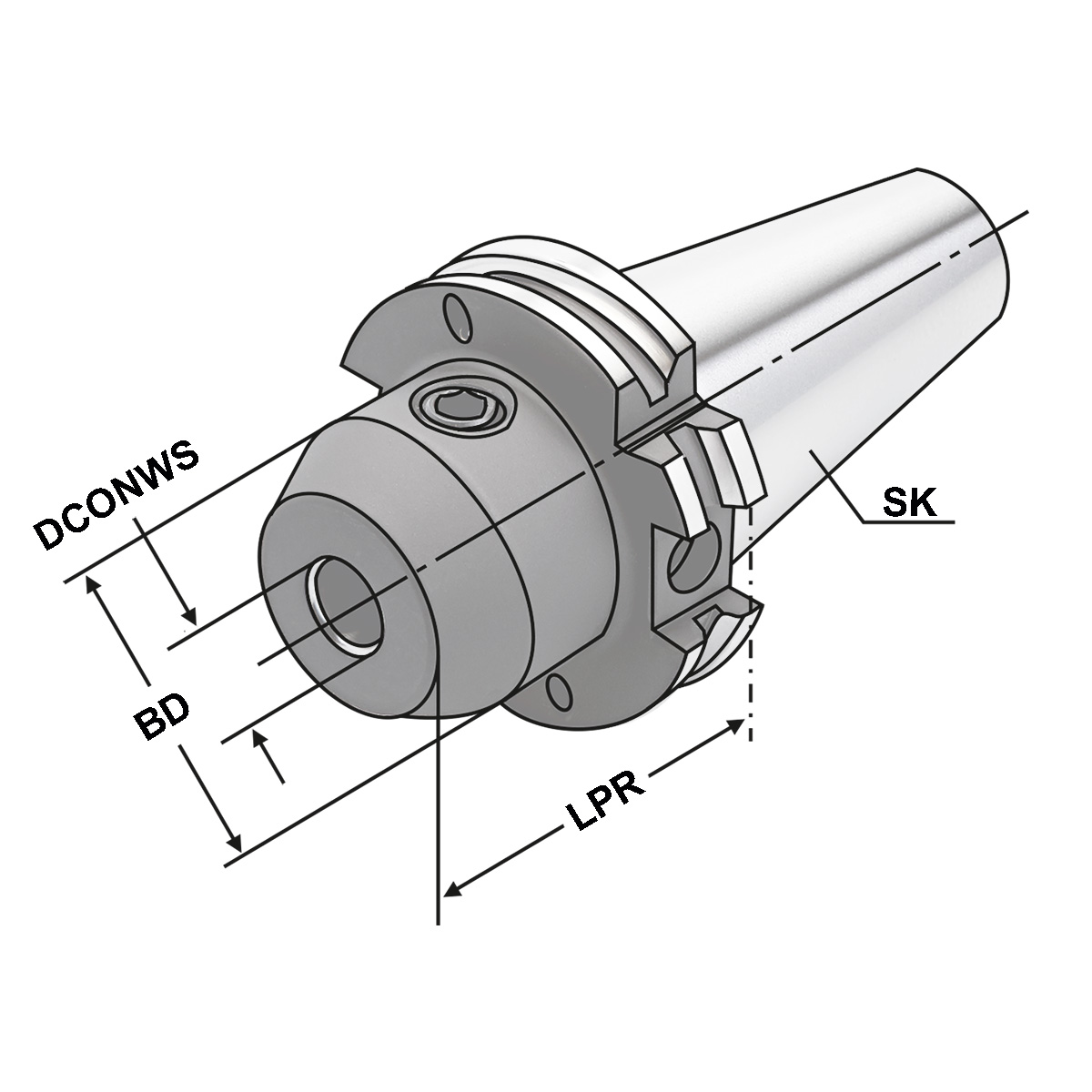

| BD: Körper-Durchmesser | 28 |
| CNSC: | AD |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 8 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 50 |
| Rundlauf: | < 3µm |
| SK: | SK 30 |
| TDCON: Toleranzklasse Anschlussdurchmesser | H4 |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:

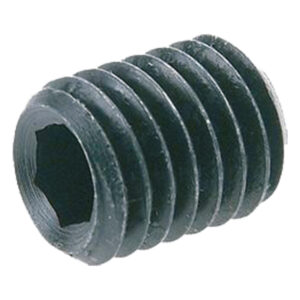

Mit Spannschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.6 kg |
|---|
