Fräseraufnahme SK 40-06-100 DIN 69871 AD/B
Artikel Nr.: 502192

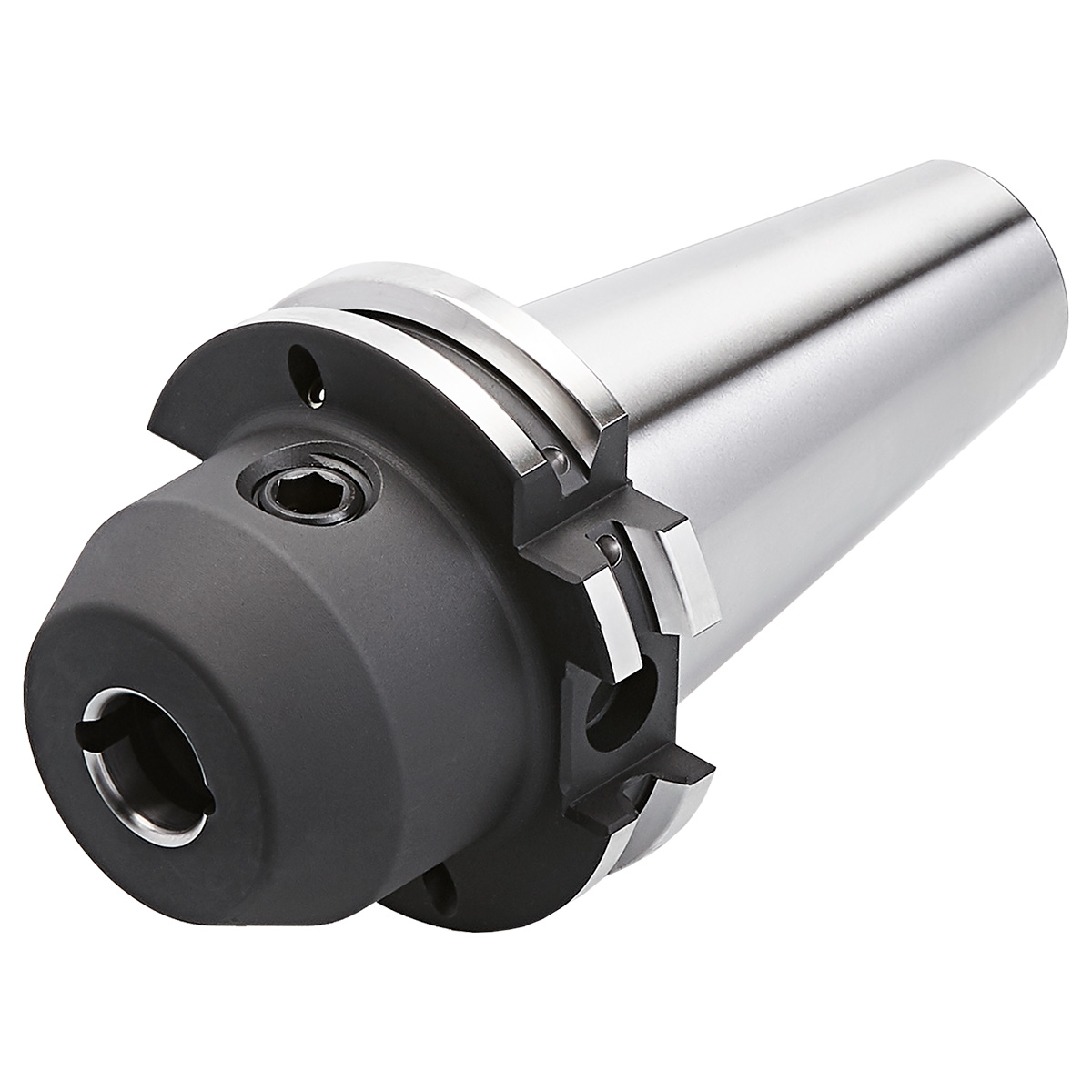

Fräseraufnahme Weldon mit Kühlkanälen SK 40 – 06 – 100 ISO 7388-1 AD/AF [DIN 69871 AD/B]
Categories: Fräseraufnahmen mit Kühlkanal (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 40 (Fräseraufnahmen mit Kühlkanal (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Werkzeugkörper in mm: 25
Chip Bohrung: Ja
Innenkühlung: Kühlmittelnuten
Kegelgrösse: SK40
Schnittstelle: SK
Spanndurchmesser in mm: 6
Sofort lieferbar: 73 Stück
Eigenschaften

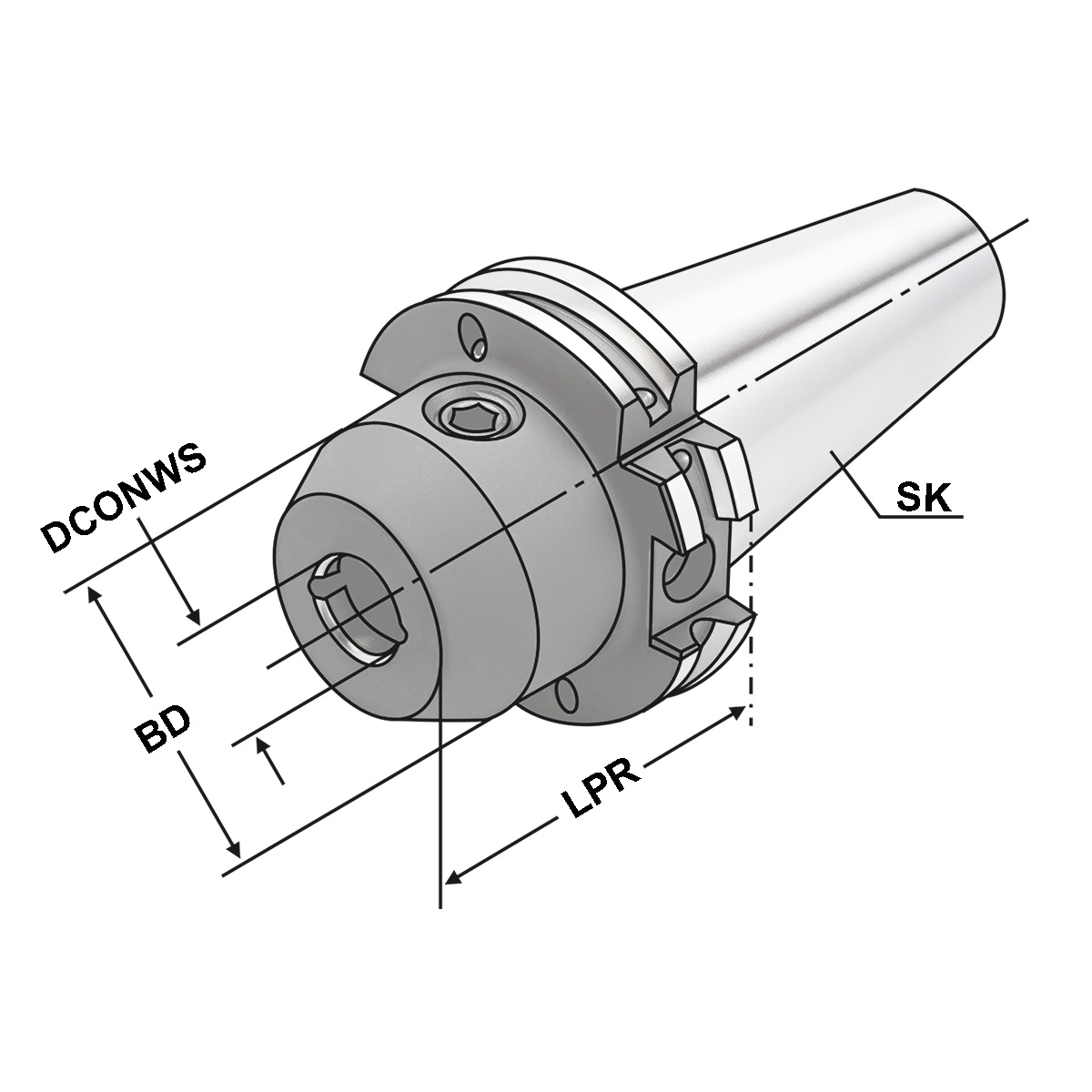

| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 25 |
| CNSC: | AD/AF (AD/B) |
| CXSC: | Kühlmittelnuten |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 6 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 3µm |
| SK: | SK 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | H4 |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide.
Hinweis:
Ab DCONWS = 25 mit zwei Spannschrauben

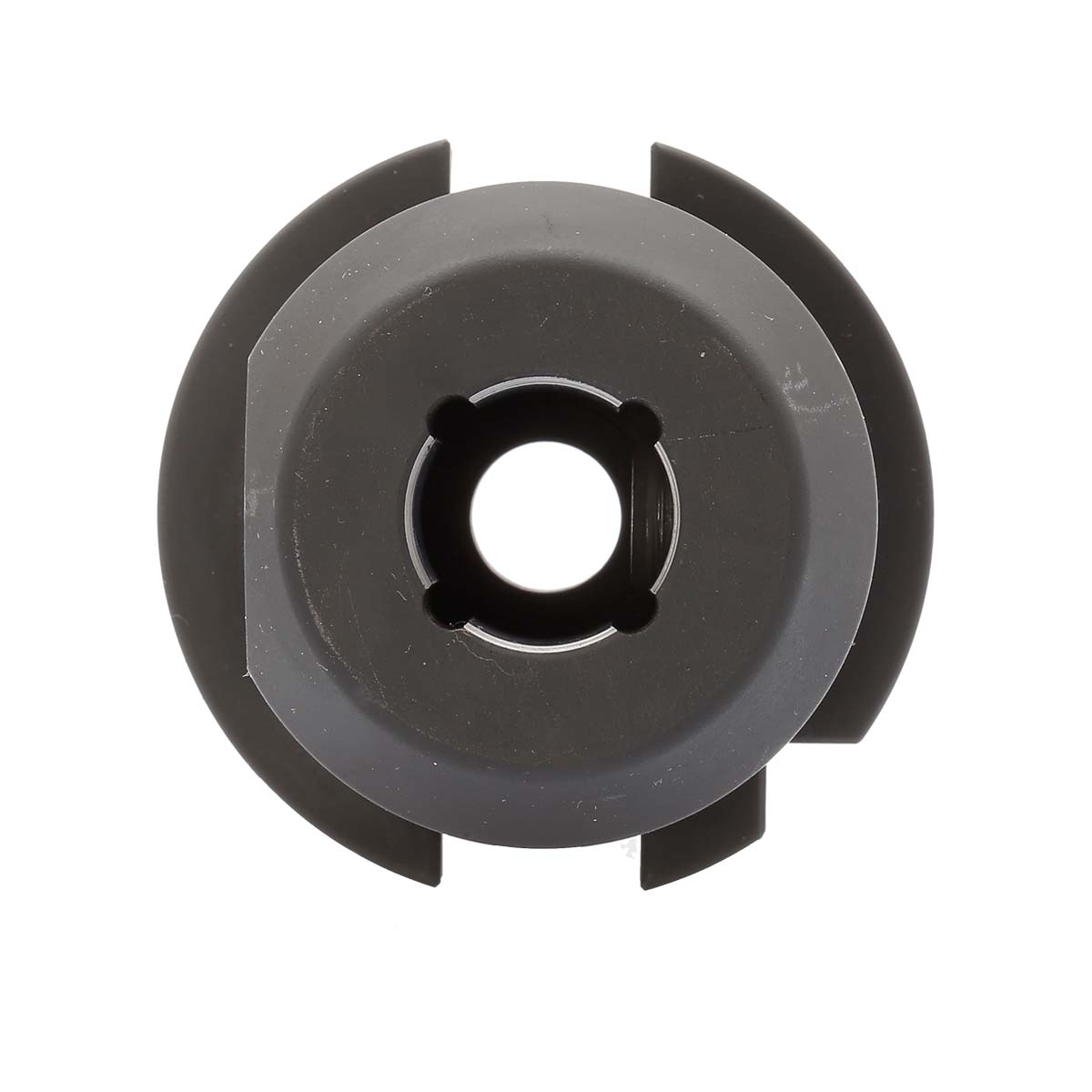

DCONWS = 6 bis 18 mit zwei Kühlkanälen
DCONWS = 20 bis 40 mit vier Kühlkanälen
Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden
Lieferumfang:
Mit Spannschraube und O-Ring
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
