Fräseraufnahme SK 40-20-63 | SK-DC | AD/AF
Artikel Nr.: 506318

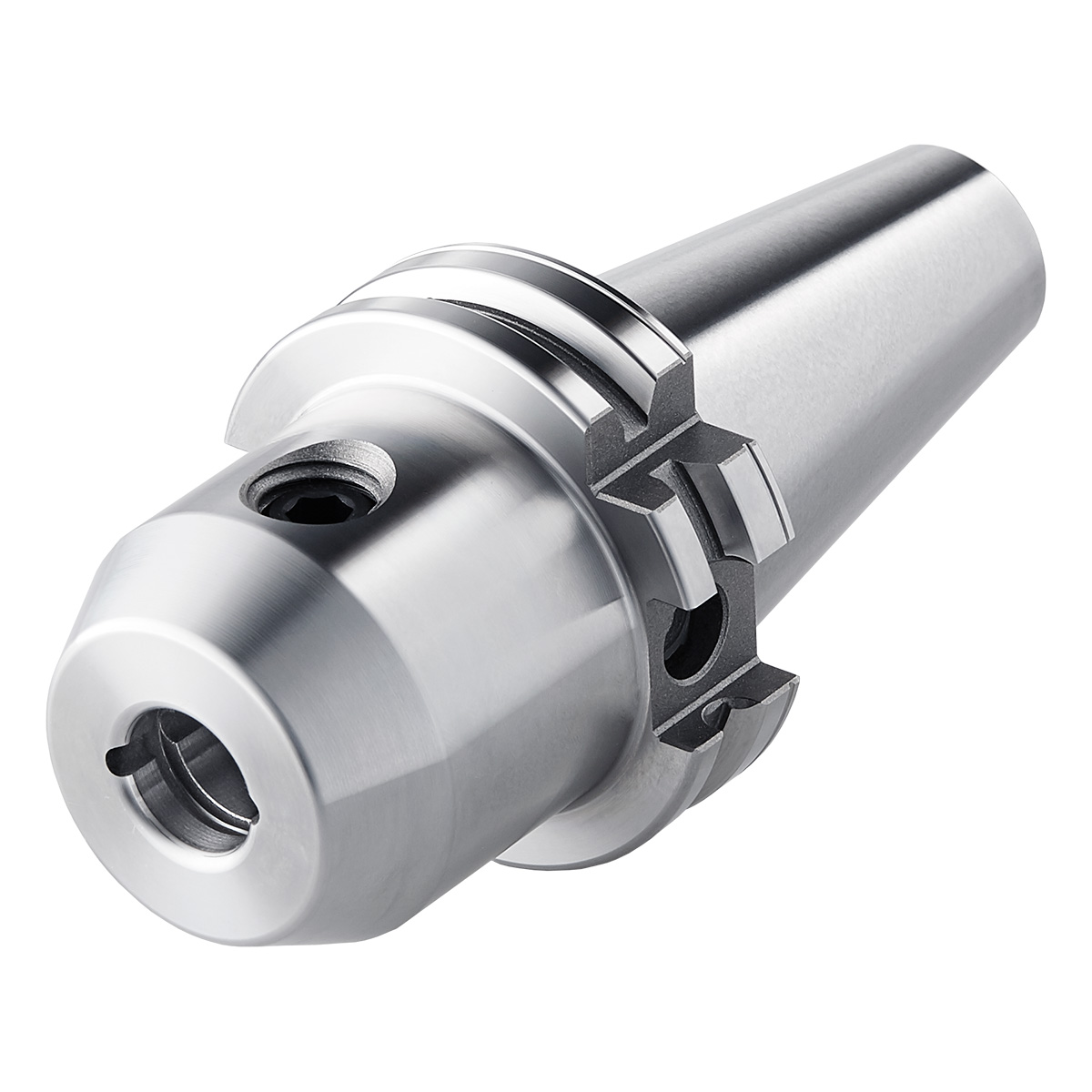

Fräseraufnahme Weldon mit Kühlkanälen SK 40 – 20 – 63 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Fräseraufnahmen mit Kühlkanal (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 63
Aussendurchmesser Werkzeugkörper in mm: 52
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 20
Sofort lieferbar: 47 Stück
Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |

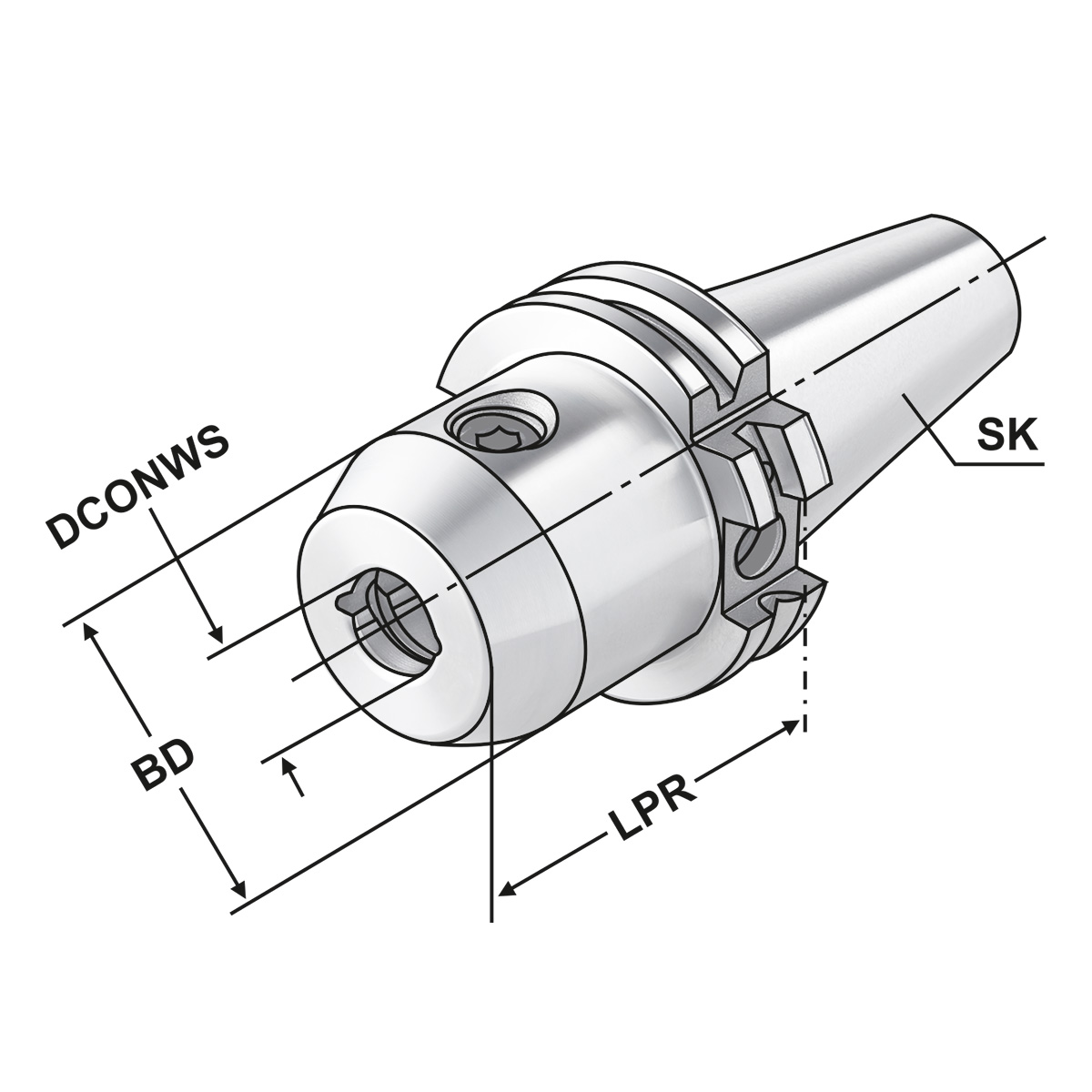

| BD: Körper-Durchmesser | 52 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 20 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 63 |
| Rundlauf: | < 3µm |
| SK: | SK-DC 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | H4 |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:
Mit Spannschraube und O-Ring
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.5 kg |
|---|
