Fräserhülse BT 50-5-100 MAS/BT
Artikel Nr.: 504469
Zwischenhülse für Morsekegel BT 50 – 5 – 100 ISO 7388-2 J [JIS B 6339 A] für MK mit Anzugsgewinde DIN 6364
Categories: BT 50 (Fräserhülsen (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), Fräserhülsen (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Werkzeugkörper in mm: 63
Kegelgrösse: BT50
Schnittstelle: SK
Sofort lieferbar: 61 Stück
Eigenschaften
| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | DIN 6364 |
| Auswuchtgüte: | G6,3 15.000 1/min |

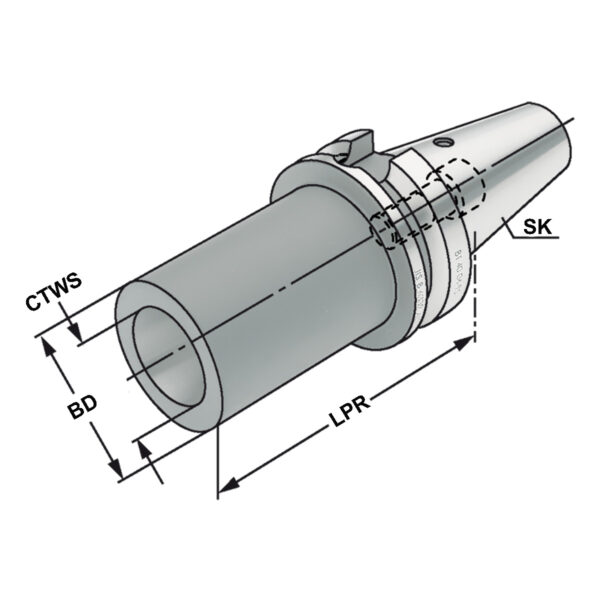

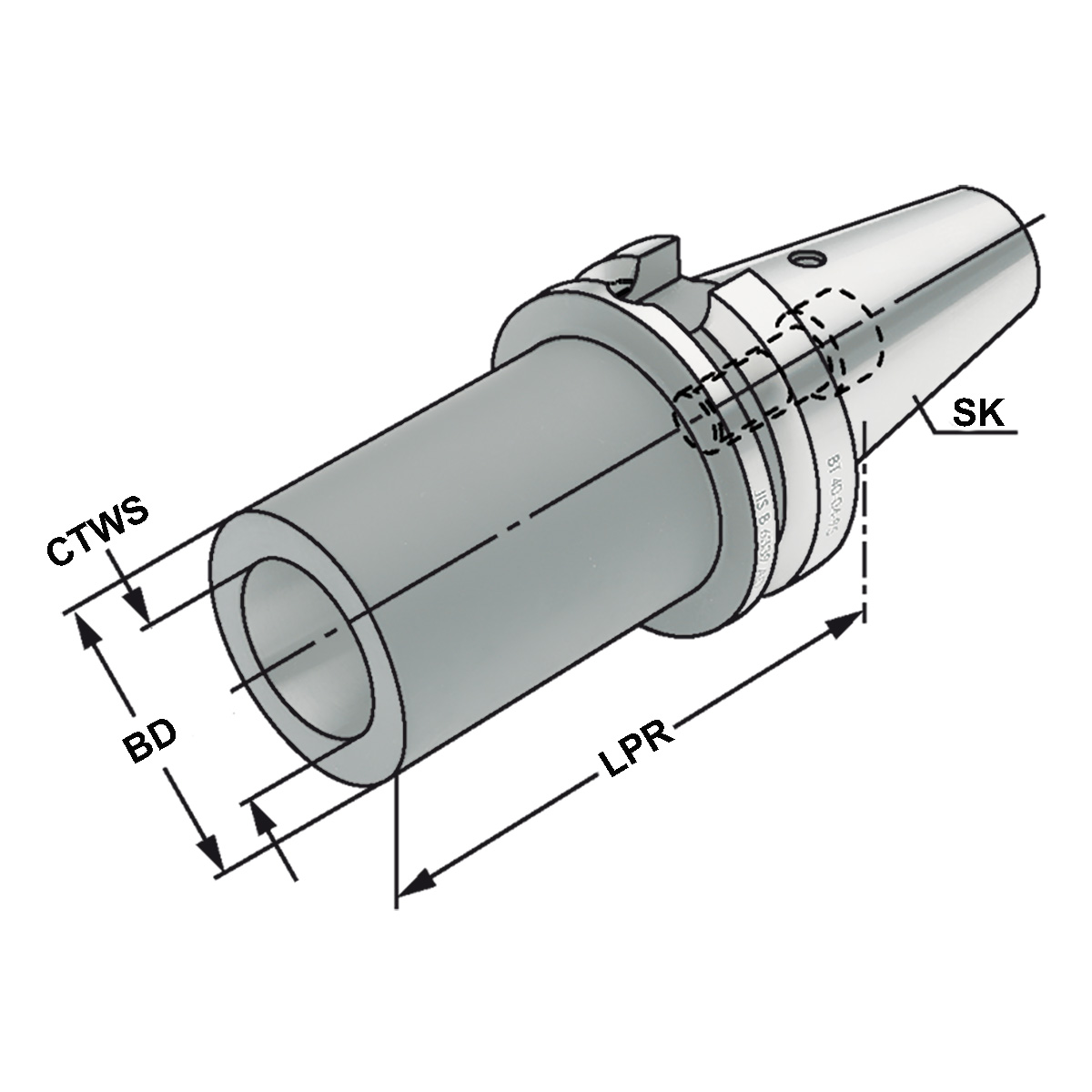

| BD: Körper-Durchmesser | 63 |
| CNSC: | JD (AD) |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 5 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 5µm |
| SK: | BT 50 |
| THID: Gewindebezeichnung, innen | M20 |
Beschreibung
Verwendung:
Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A.
Lieferumfang:

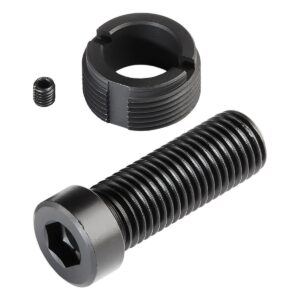

Mit eingebauter Fräseranzugsschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 4.9 kg |
|---|
