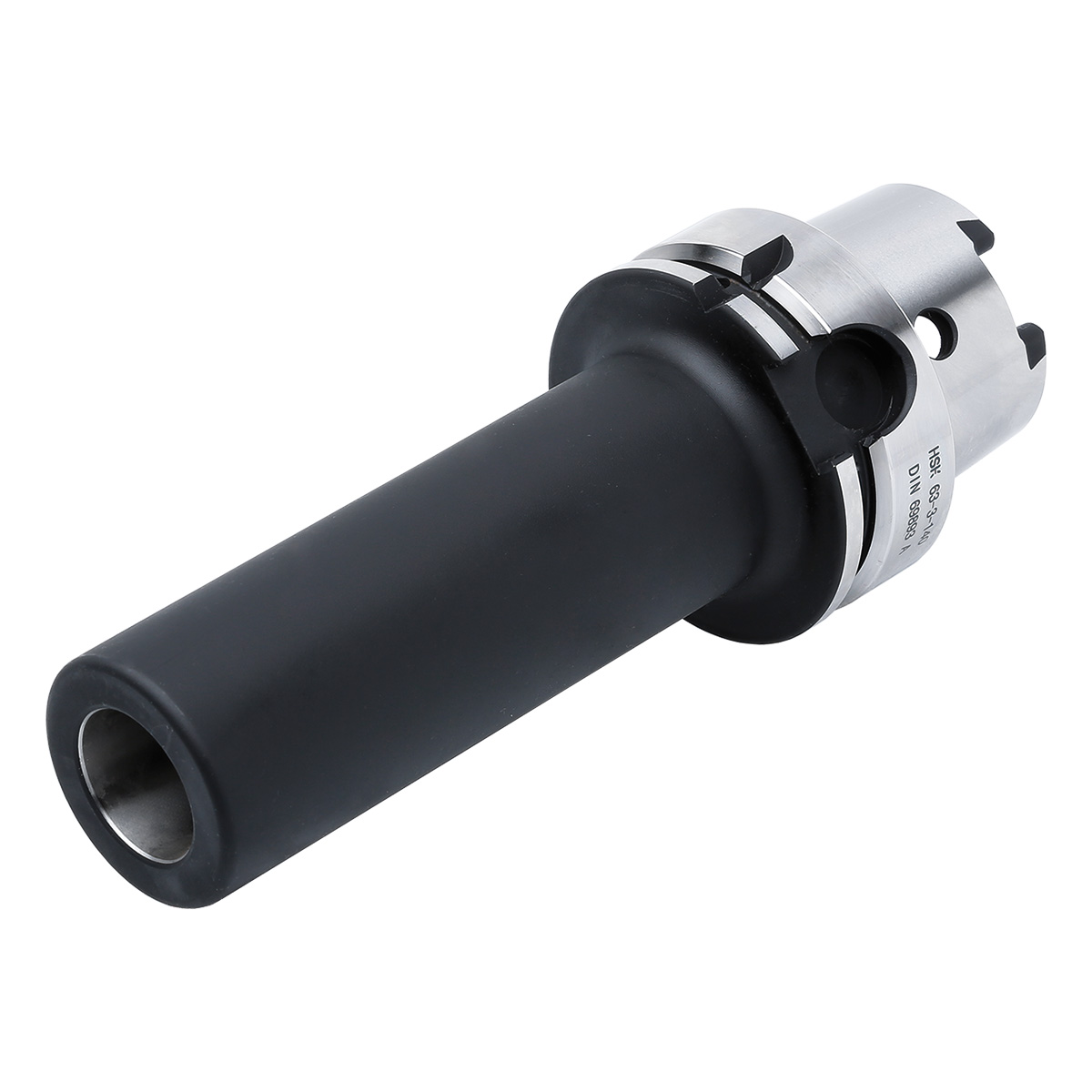

Fräserhülse HSK 100-5-200 DIN 69893-A
Artikel Nr.: 505183
Zwischenhülse für Morsekegel HSK 100 – 5 – 200 ISO 12164 [DIN 69893] | HSK-A für MK mit Anzugsgewinde DIN 6364
Categories: Fräserhülsen (ISO 12164 (HSK-A)), Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Fräserhülsen (ISO 12164 (HSK-A)))
A-Mass in mm: 200
Aussendurchmesser Werkzeugkörper in mm: 63
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Sofort lieferbar: 33 Stück
Eigenschaften

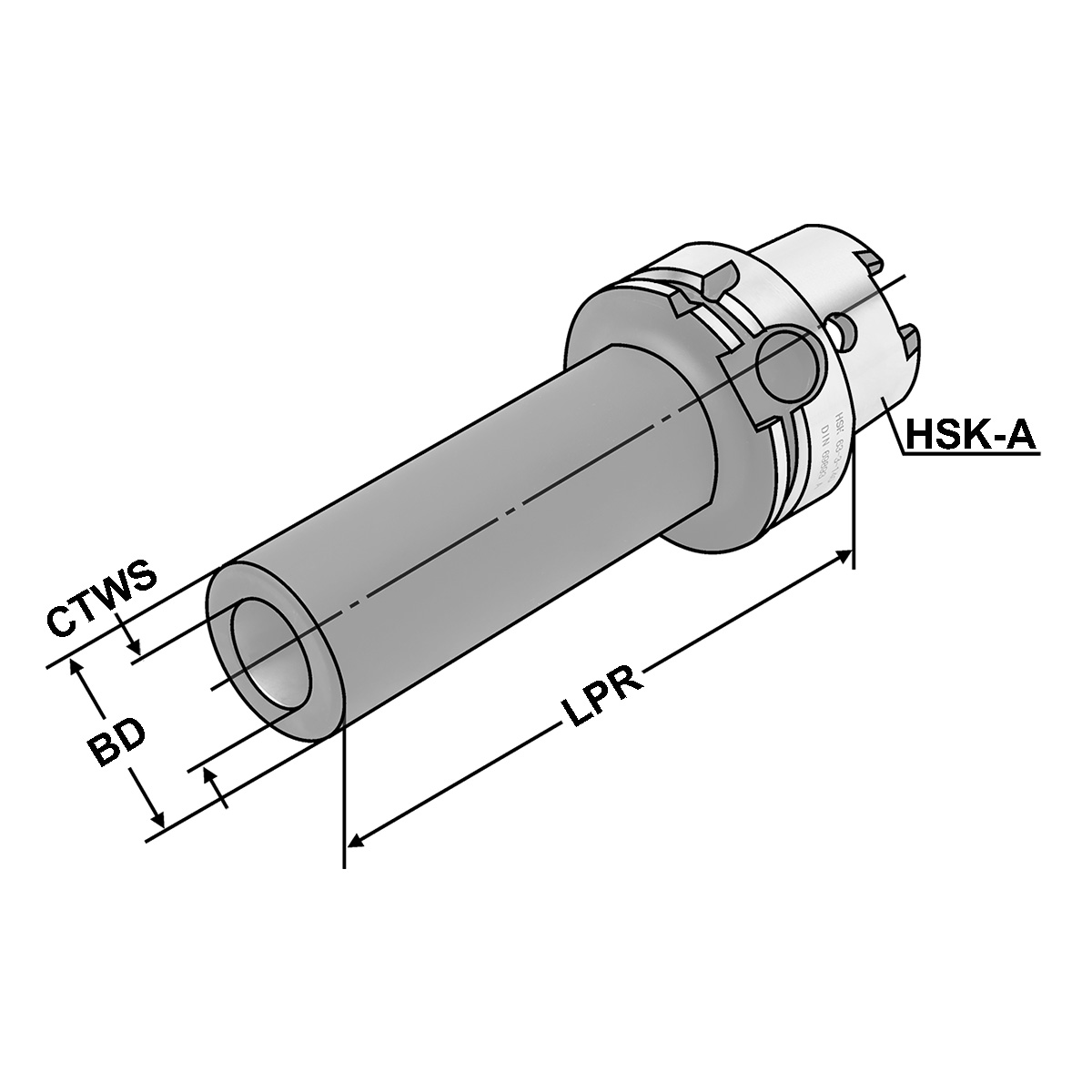

| THID: Gewindebezeichnung, innen | M20 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6364 |
| Auswuchtgüte: | G6,3 15.000 1/min |
| BD: Körper-Durchmesser | 63 |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 5 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 100 |
| LPR: A-Mass | 200 |
| max. Rundlaufabweichung: | < 5µm |
Beschreibung
Verwendung:
Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A.
Lieferumfang:
Mit eingebauter Fräseranzugsschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 4.5 kg |
|---|
