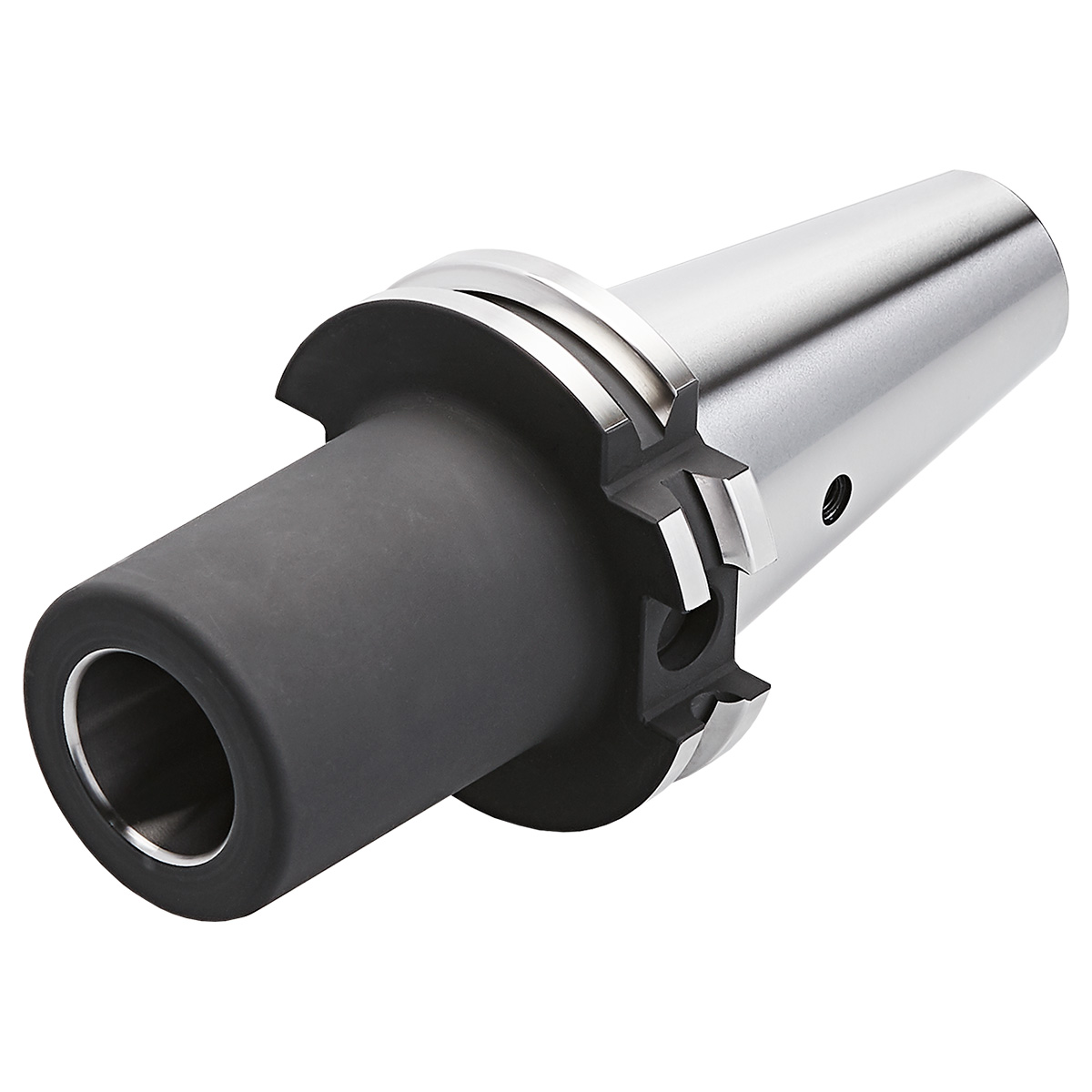

Fräserhülse SK 40-3-70 DIN 69871 A
Artikel Nr.: 502102
Zwischenhülse für Morsekegel SK 40 – 3 – 70 ISO 7388-1 A [DIN 69871 A] für MK mit Anzugsgewinde DIN 6364
Categories: Fräserhülsen (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 40 (Fräserhülsen (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 70
Aussendurchmesser Werkzeugkörper in mm: 40
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Sofort lieferbar: 123 Stück
Eigenschaften
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | DIN 6364 |
| Auswuchtgüte: | G6,3 15.000 1/min |

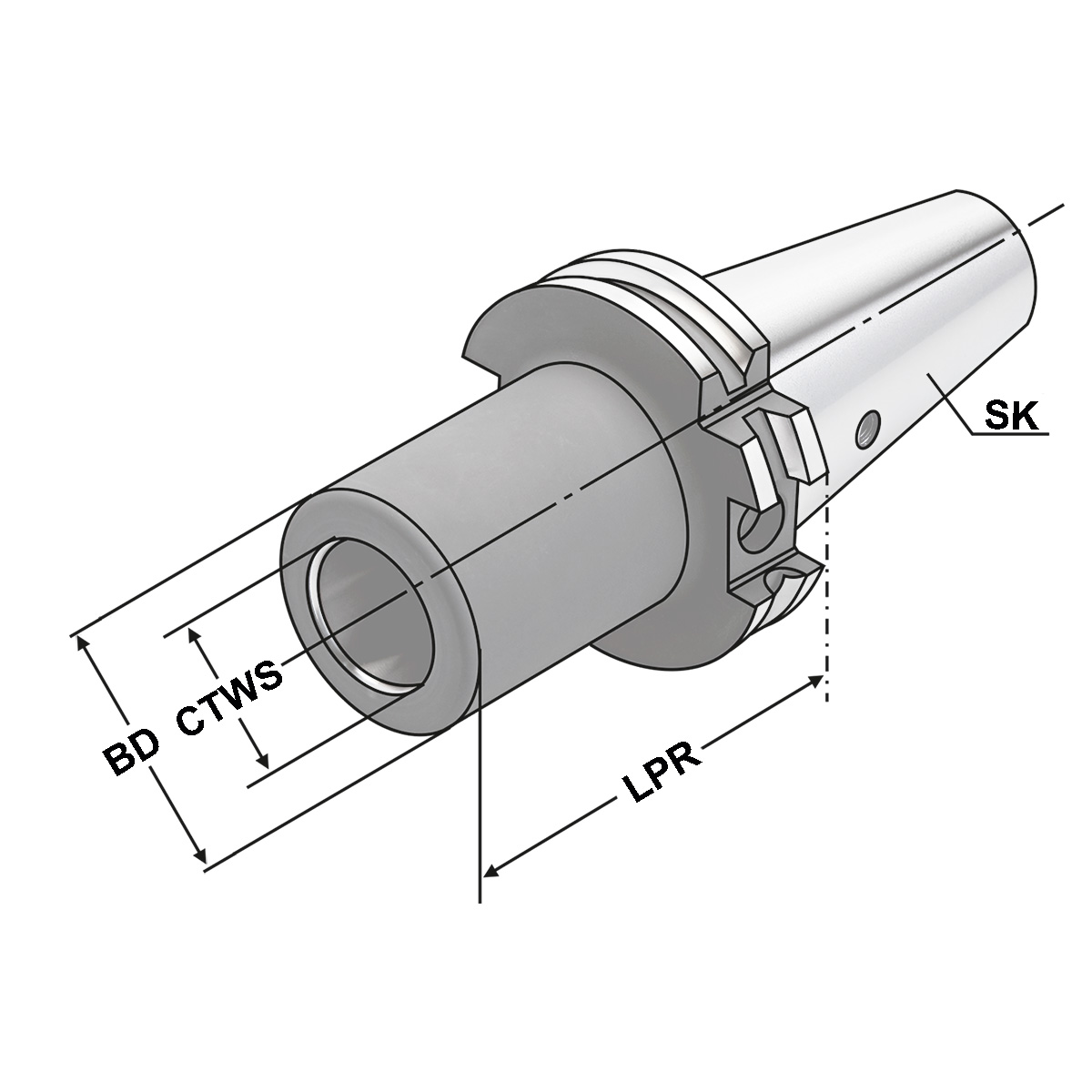

| BD: Körper-Durchmesser | 40 |
| CNSC: | AD |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 3 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 70 |
| Rundlauf: | < 5µm |
| SK: | SK 40 |
| THID: Gewindebezeichnung, innen | M12 |
Beschreibung
Verwendung:
Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A.
Lieferumfang:

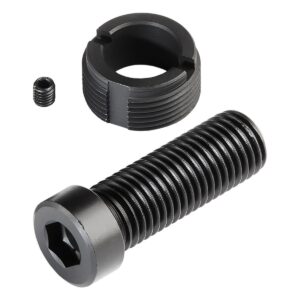

Mit eingebauter Fräseranzugsschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
