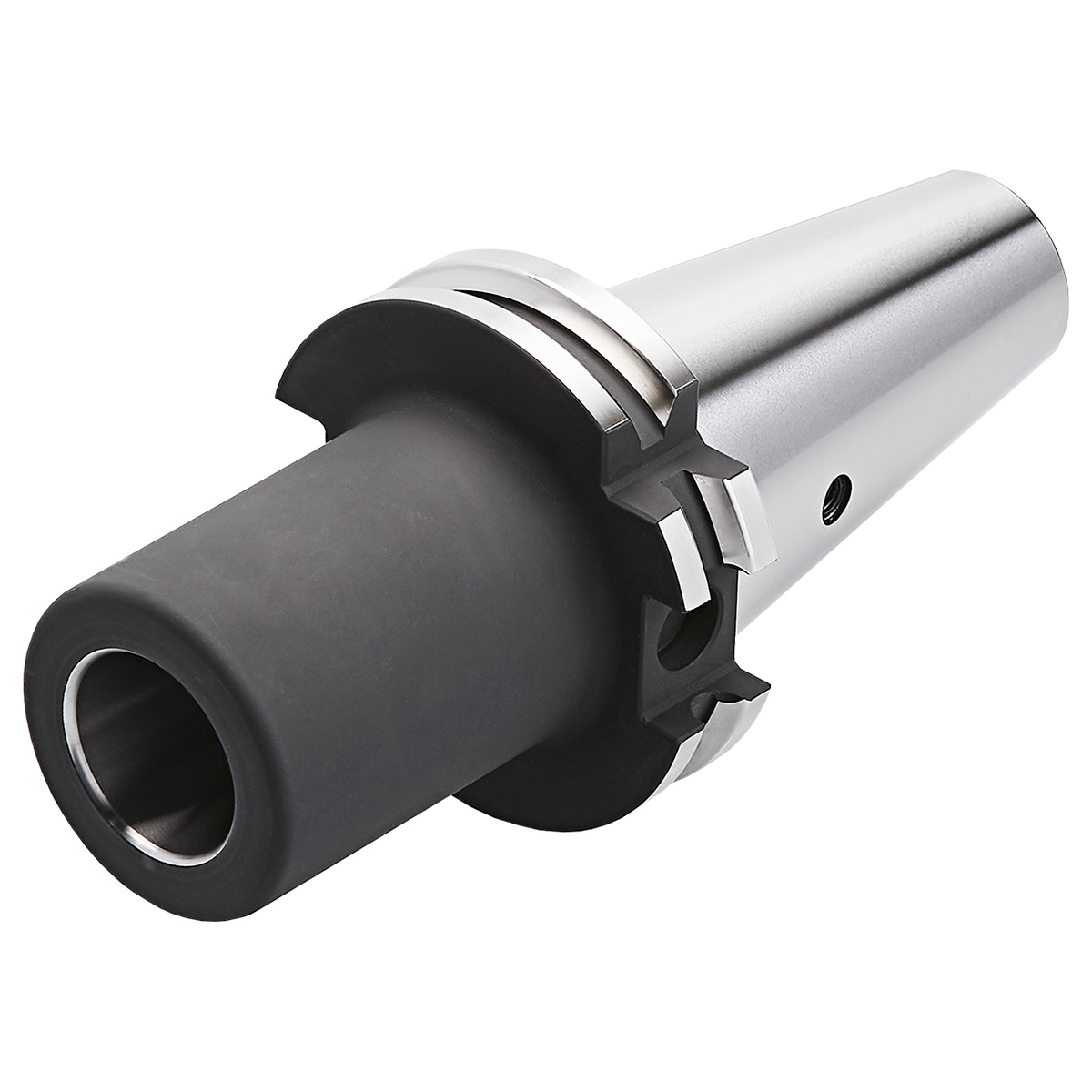

Fräserhülse SK 40-4-110 DIN 69871 A

Artikel Nr.: 502104

Zwischenhülse für Morsekegel SK 40 – 4 – 110 ISO 7388-1 A [DIN 69871 A] mit Mitnahmeausfräsung n. DIN2201

A-Mass in mm: 110
Aussendurchmesser Werkzeugkörper in mm: 63
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK

Sofort lieferbar: 38 Stück

CHF 83.00 exkl. MwSt.

Eigenschaften

ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:DIN 6364
Auswuchtgüte:G6,3 15.000 1/min

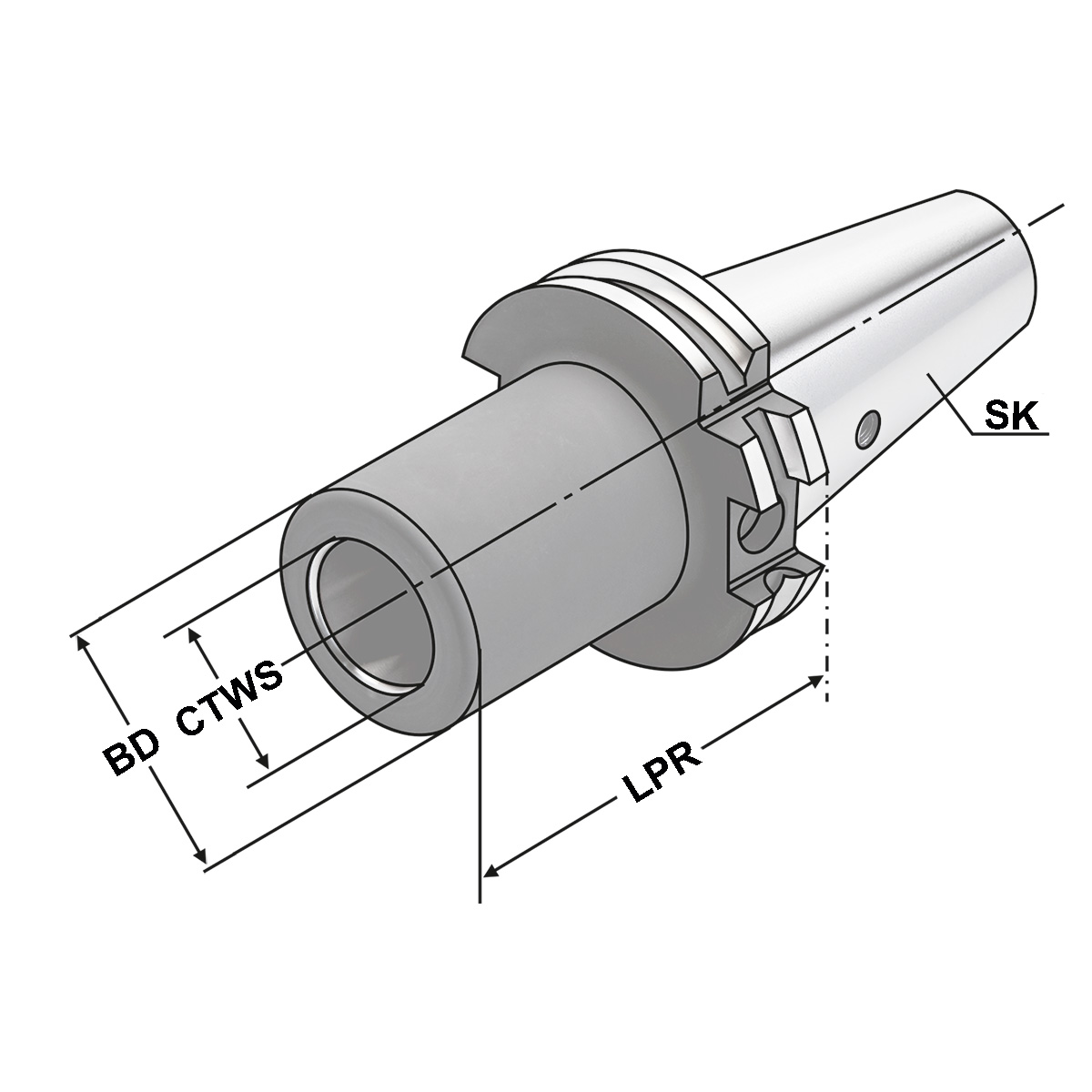

BD:
Körper-Durchmesser
63
CNSC:AD
CTWS:
Schnittstellenbezeichnung werkstückseitig
4
DCP:Ja
DCPS:D10/H4,5
LPR:
A-Mass
110
Rundlauf:< 5µm
SK:SK 40
THID:
Gewindebezeichnung, innen
M16

Beschreibung

Verwendung:
Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A.


Lieferumfang:
Mit eingebauter Fräseranzugsschraube


  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 2.4 kg
