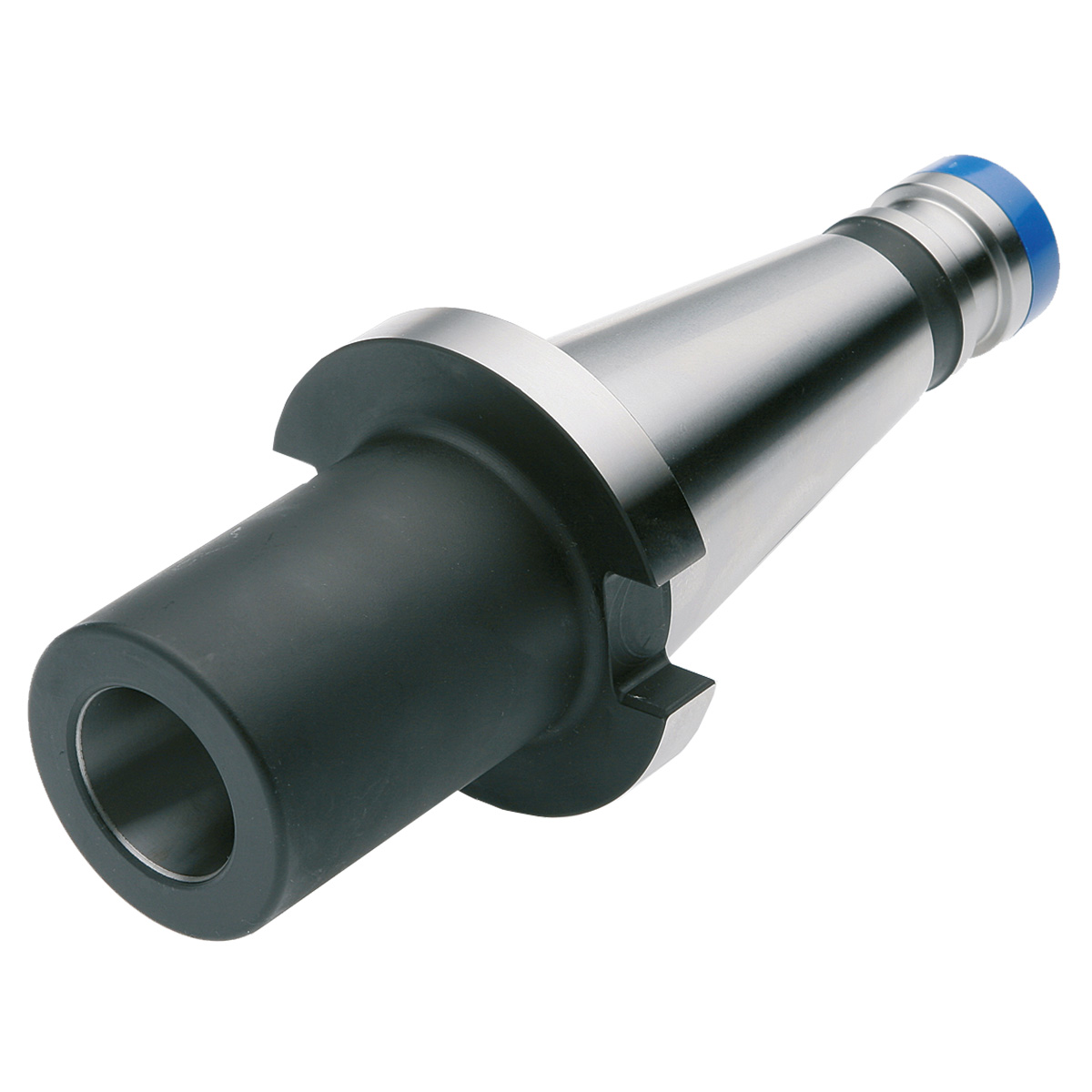

Fräserhülse SK 50-5-138 DIN 2080
Artikel Nr.: 504076
Zwischenhülse für Morsekegel SK 50 – 5 – 138 DIN 2080 mit Mitnahmeausfräsung nach DIN 2201
Categories: DIN 2080, Fräserhülsen (DIN 2080), SK 50 (Fräserhülsen (DIN 2080)), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 138
Aussendurchmesser Werkzeugkörper in mm: 78
Kegelgrösse: SK50
Schnittstelle: SK
Sofort lieferbar: 27 Stück
Eigenschaften

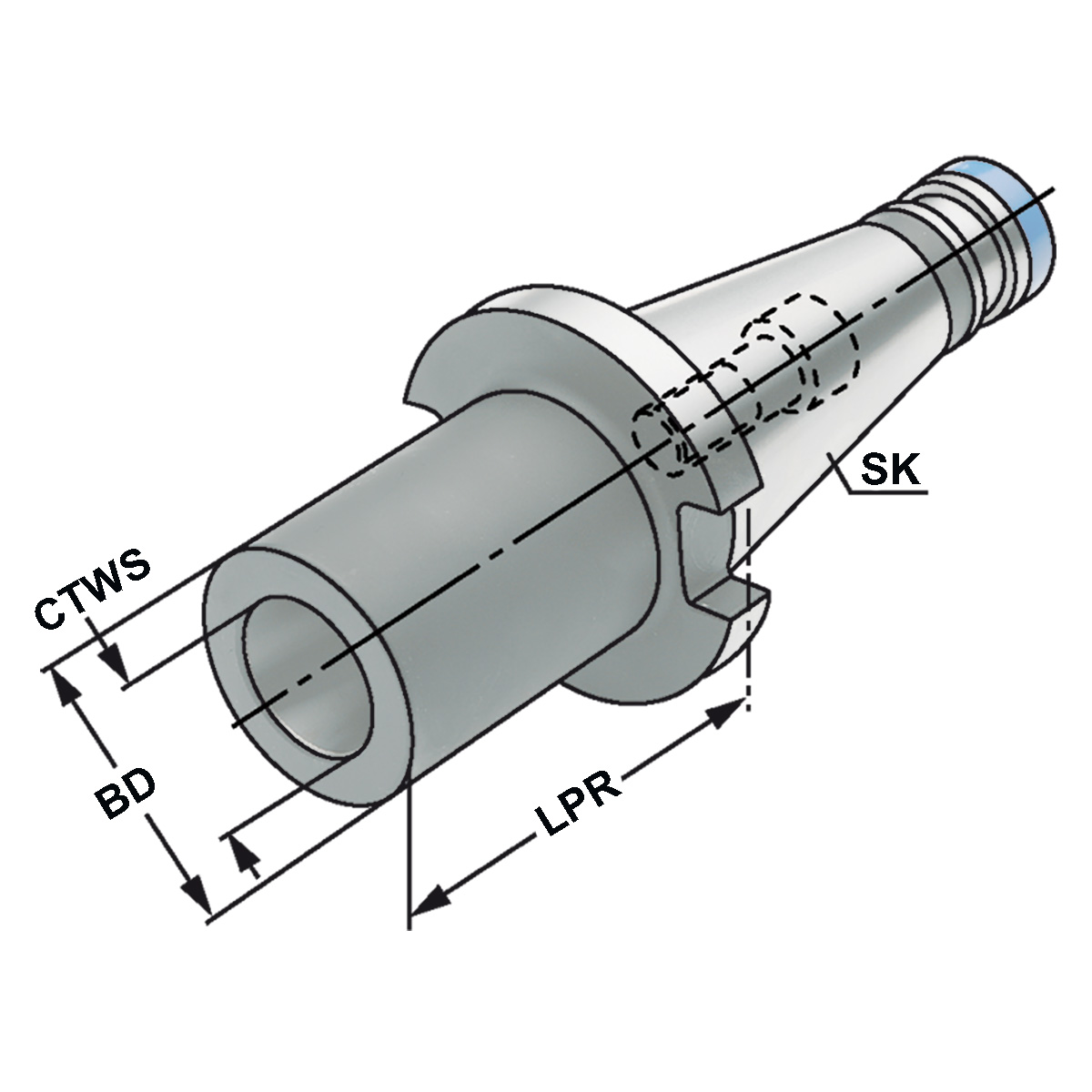

| ADINTMS: | DIN 2080 |
| ADINTWS: | DIN 6364 |
| Auswuchtgüte: | G6,3 15.000 1/min |
| BD: Körper-Durchmesser | 78 |
| CNSC: | A |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 5 |
| LPR: A-Mass | 138 |
| Rundlauf: | < 5µm |
| SK: | SK 50 |
| THID: Gewindebezeichnung, innen | M20 |
Beschreibung
Verwendung:
Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A.
Lieferumfang:
Mit eingebauter Fräseranzugsschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 4.8 kg |
|---|
