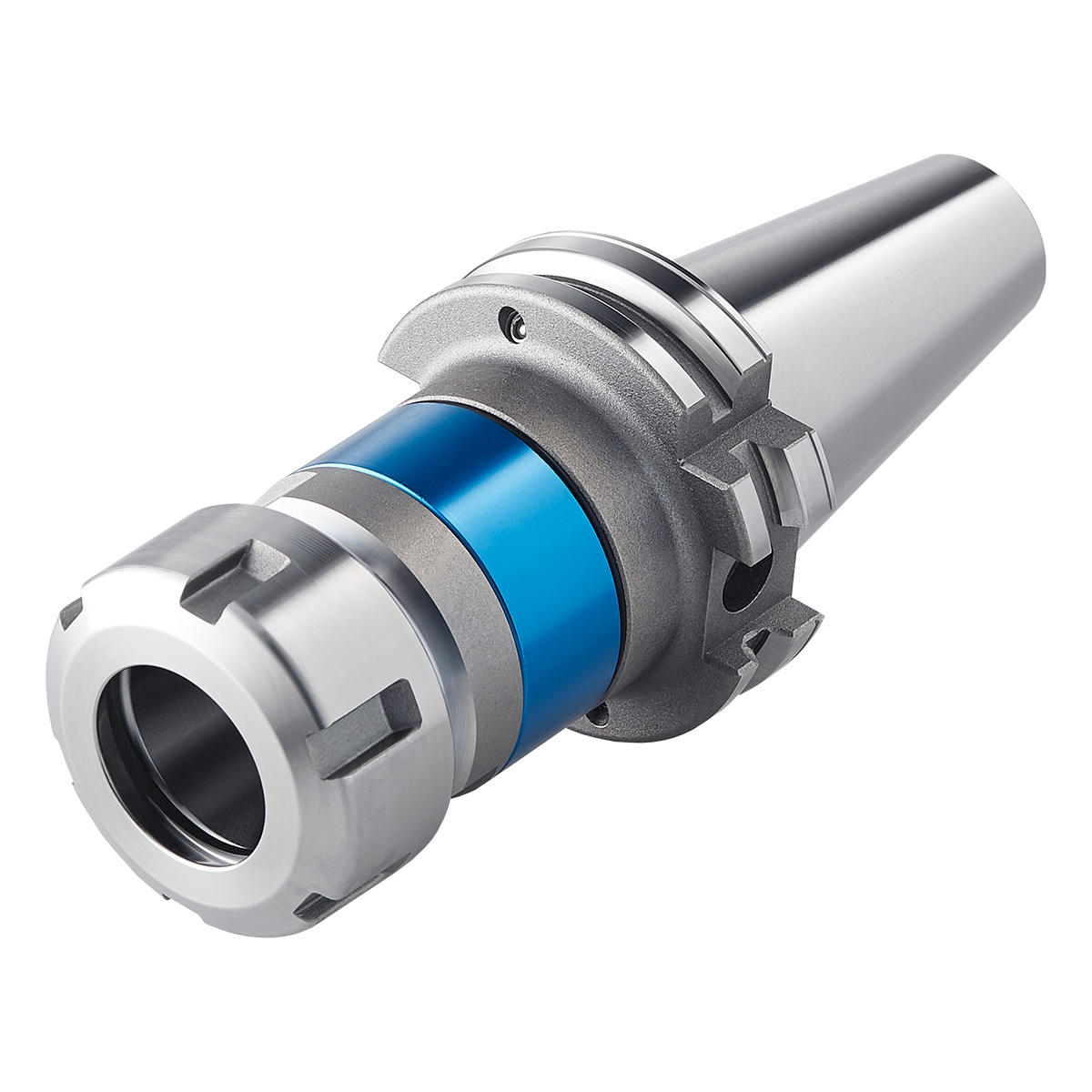

Gewindeschneidf. Synchro SK40 – M3-M12 ER16 SK-DC
Artikel Nr.: 506348
Gewindeschneidfutter für Synchronisation SK 40 – M3-M12 – 79 | ER 16 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Gewindeschneidfutter Synchr. (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 79
Aussendurchmesser Spannmutter in mm: 28
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: M3 - M12
Sofort lieferbar: 44 Stück
Eigenschaften
| Typ: | 426E |
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | ISO 15488 Gewindeschneidfutter |
| Auswuchtgüte: | G6,3 15.000 1/min |
| CNSC: | AD/AF (AD/B) |

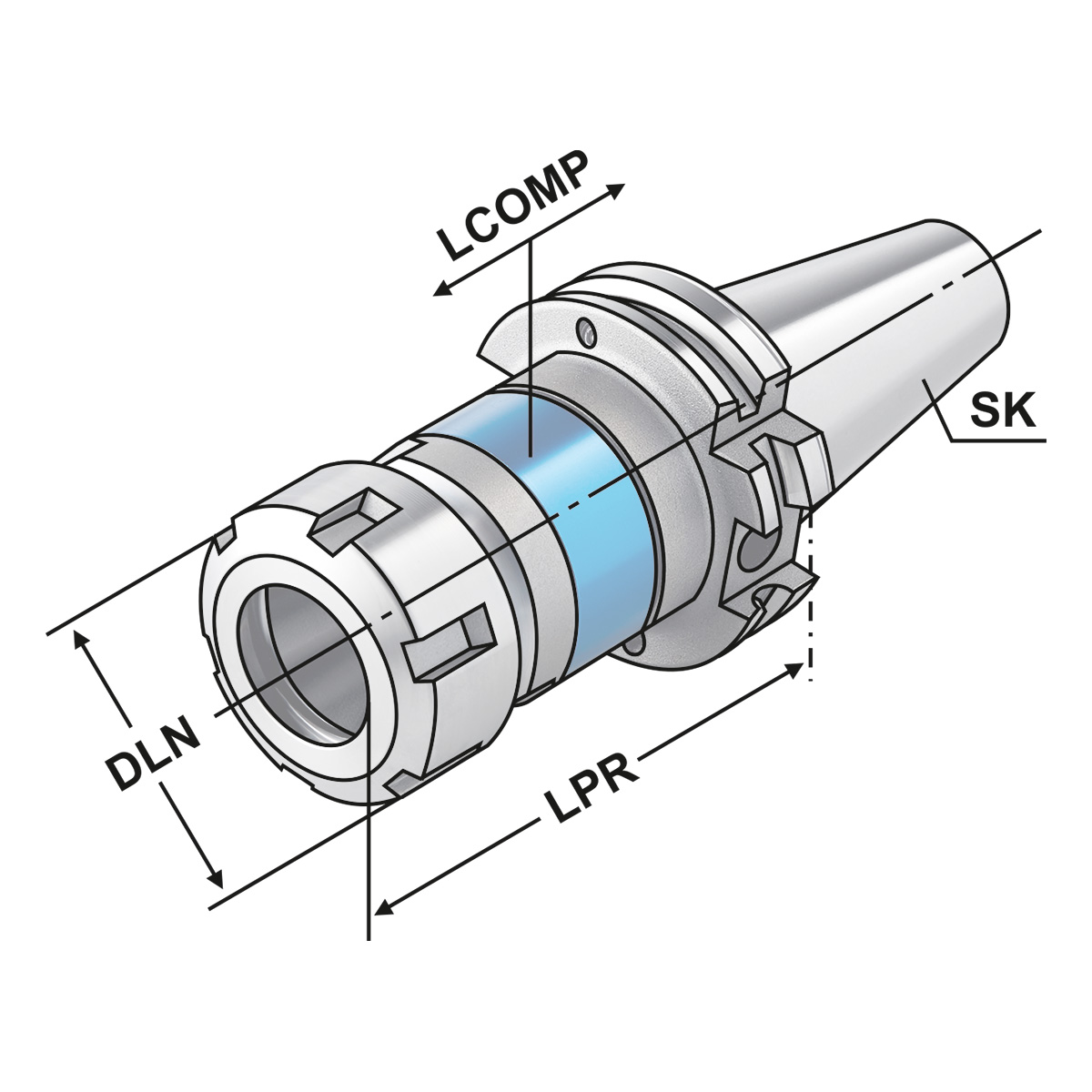

| DCONWS: Spann-Ø, nominal, werkst.seitig | M3 - M12 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DLN: Außendurchmesser Spannmutter | 28 |
| LCOMP: Längenausgleichskomprimierung | 0,5 |
| LPR: A-Mass | 79 |
| Rundlauf: | < 60µm |
| SK: | SK-DC 40 |
Beschreibung
Verwendung:
Für Bearbeitungszentren mit Synchronspindel.
Hinweis:
Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler. Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte. Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum. Geeignet für Innenkühlung. Kühlmitteldruck max. 100 bar.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
