Gewindeschneidfutter BT 50 – M14-M36 – Gr.3
Artikel Nr.: 504489

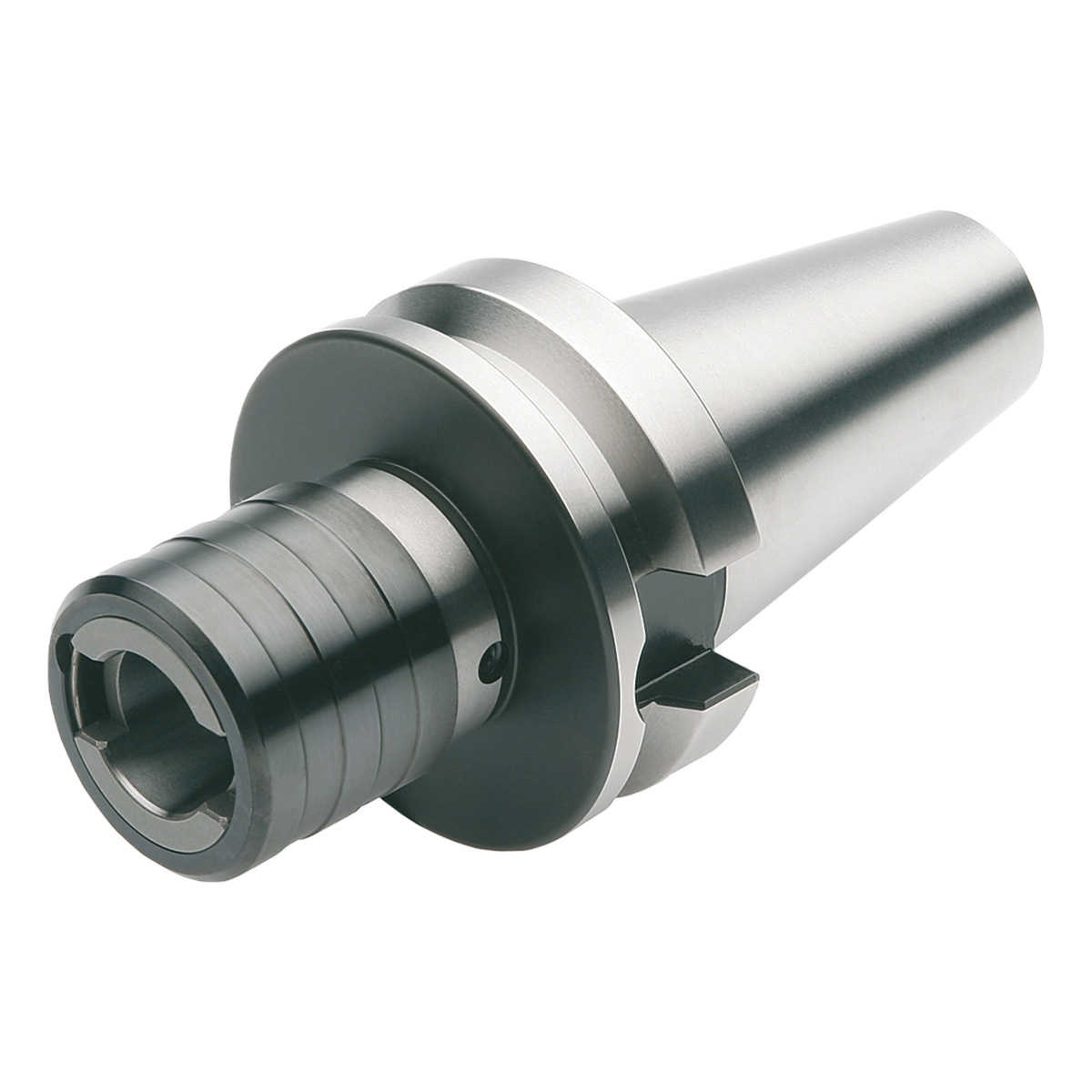

Gewindeschneid-Schnellwechselfutter BT 50 – M14-M36 – Gr.3 ISO 7388-2 J [JIS B 6339 A] mit Längenausgleich auf Druck und Zug
Categories: BT 50 (Gewindeschneidfutter mit L. (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), Gewindeschneidfutter mit L. (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 142
Aussendurchmesser Werkzeugkörper in mm: 78
Kegelgrösse: BT50
Schnittstelle: SK
Spanndurchmesser in mm: 48
Sofort lieferbar
Eigenschaften

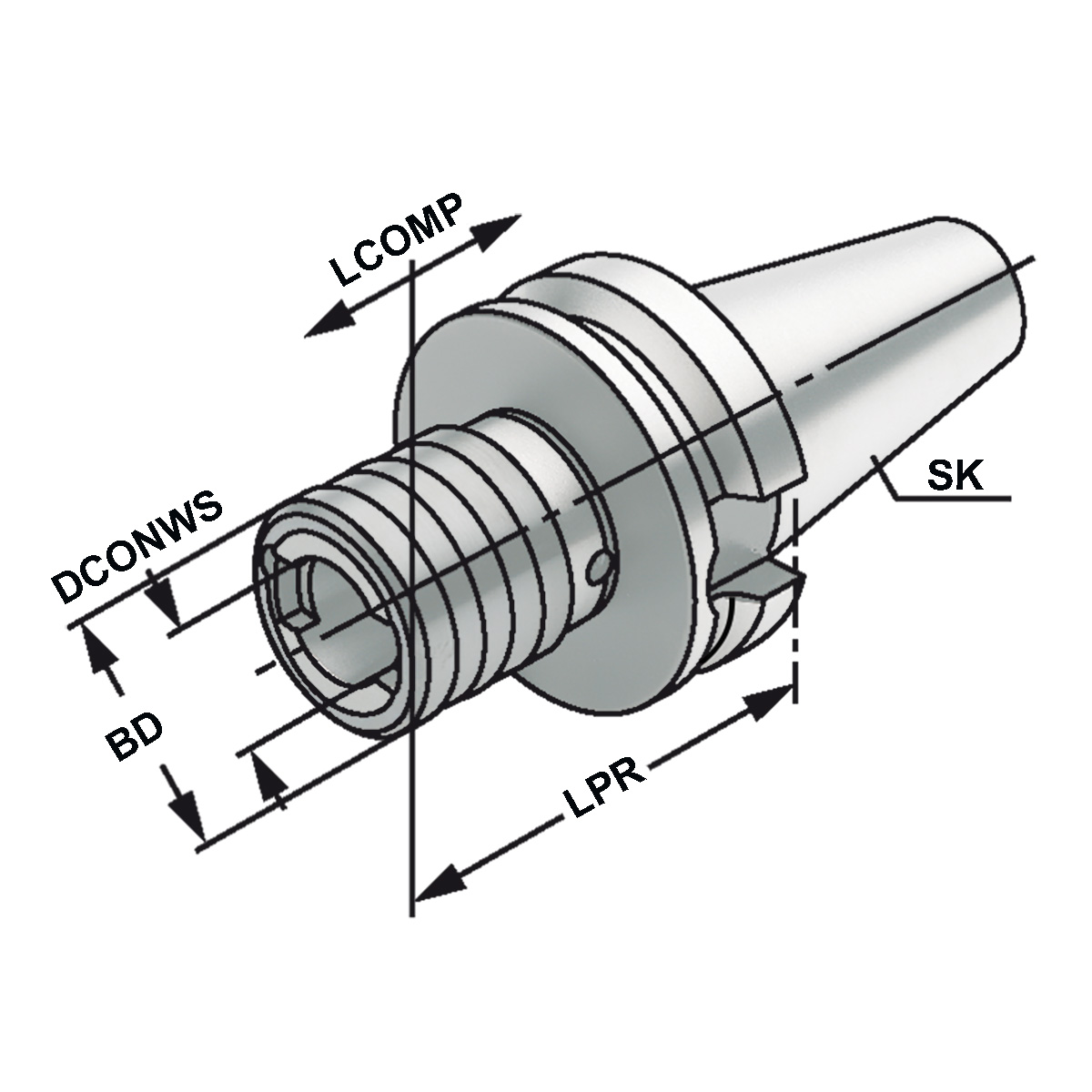

| TRMAX: | M36 |
| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | SWB - Schnellwechselaufnahme |
| BD: Körper-Durchmesser | 78 |
| CNSC: | J (A) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 48 |
| LCOMP: Längenausgleichskomprimierung | 17,5 |
| LPR: A-Mass | 142 |
| SK: | BT 50 |
| Spannbereich: | M14 - M36 |
| SZID: Nenngröße | 3 |
Beschreibung
Verwendung:
Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 5.2 kg |
|---|
