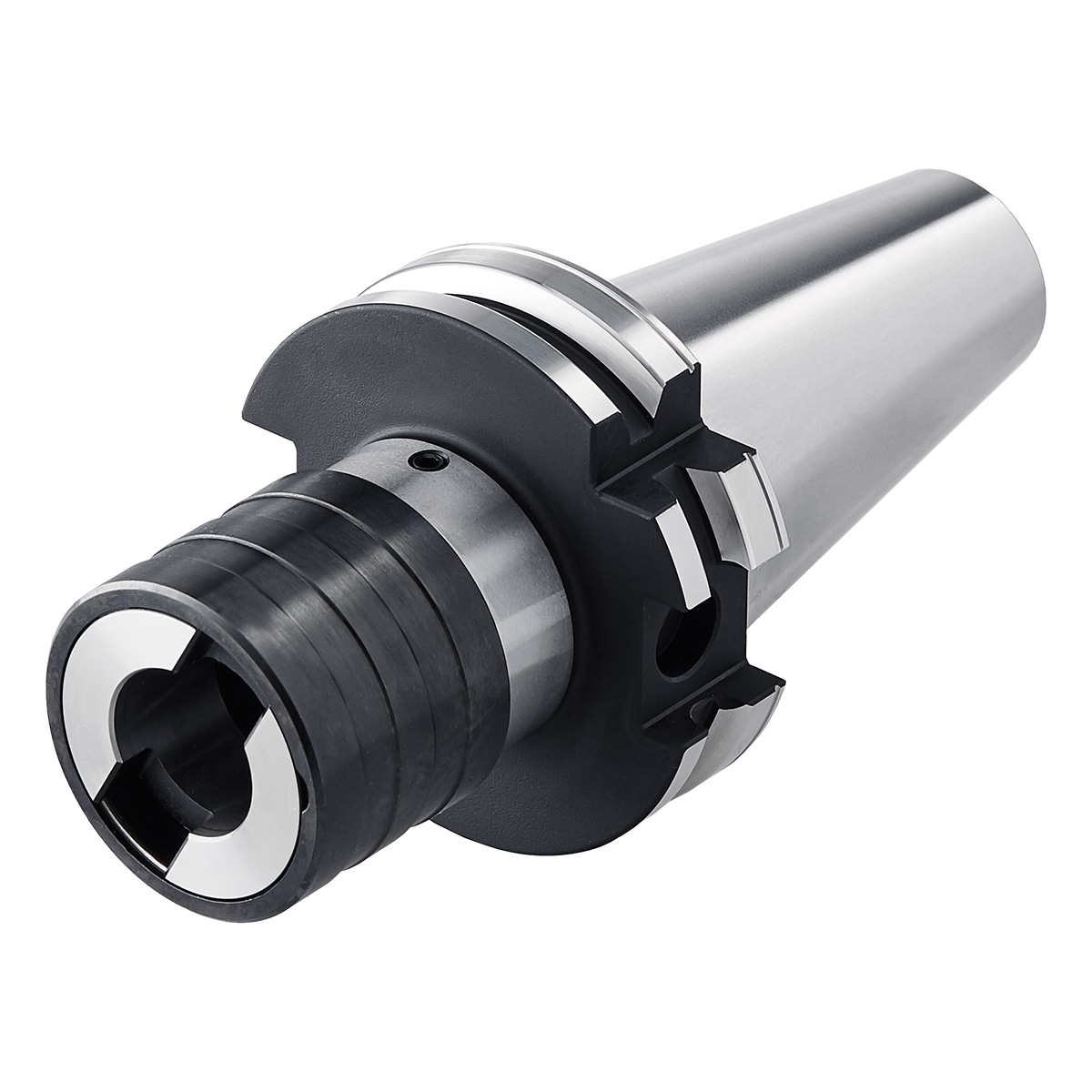

Gewindeschneidfutter SK 40 – M3-M14 | SK-DC | Gr. 1
Artikel Nr.: 506277
Gewindeschneid-Schnellwechselfutter SK 40 – M3-M14 – Gr.1 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Gewindeschneidfutter mit L. (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 63
Aussendurchmesser Werkzeugkörper in mm: 36
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 19
Sofort lieferbar: 39 Stück

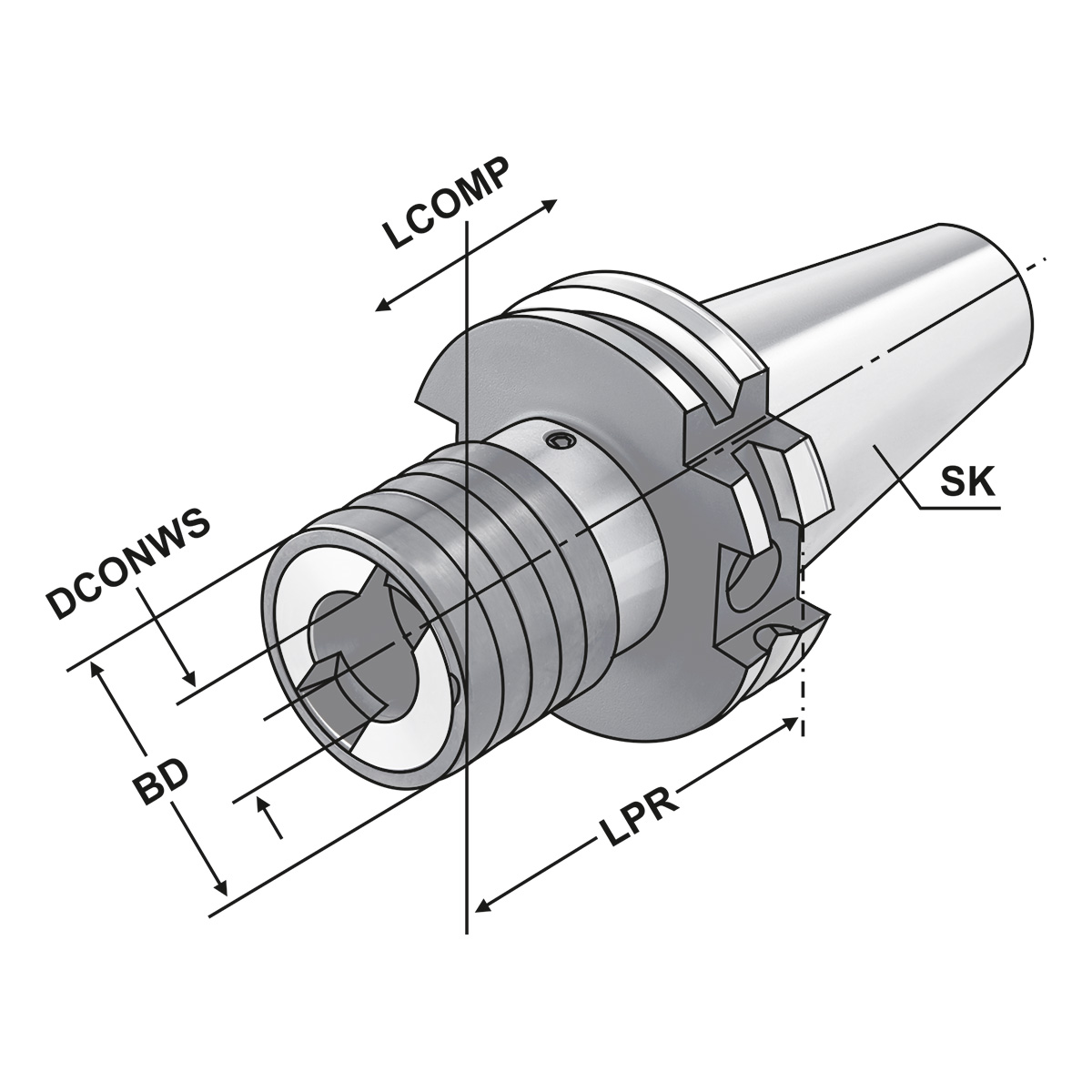

Eigenschaften
| TRMAX: | M14 |
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | SWB - Schnellwechselaufnahme |
| BD: Körper-Durchmesser | 36 |
| CNSC: | AD |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 19 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LCOMP: Längenausgleichskomprimierung | 7 |
| LPR: A-Mass | 63 |
| SK: | SK-DC 40 |
| Spannbereich: | M3 - M14 |
| SZID: Nenngröße | 1 |
Beschreibung
Verwendung:
Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
