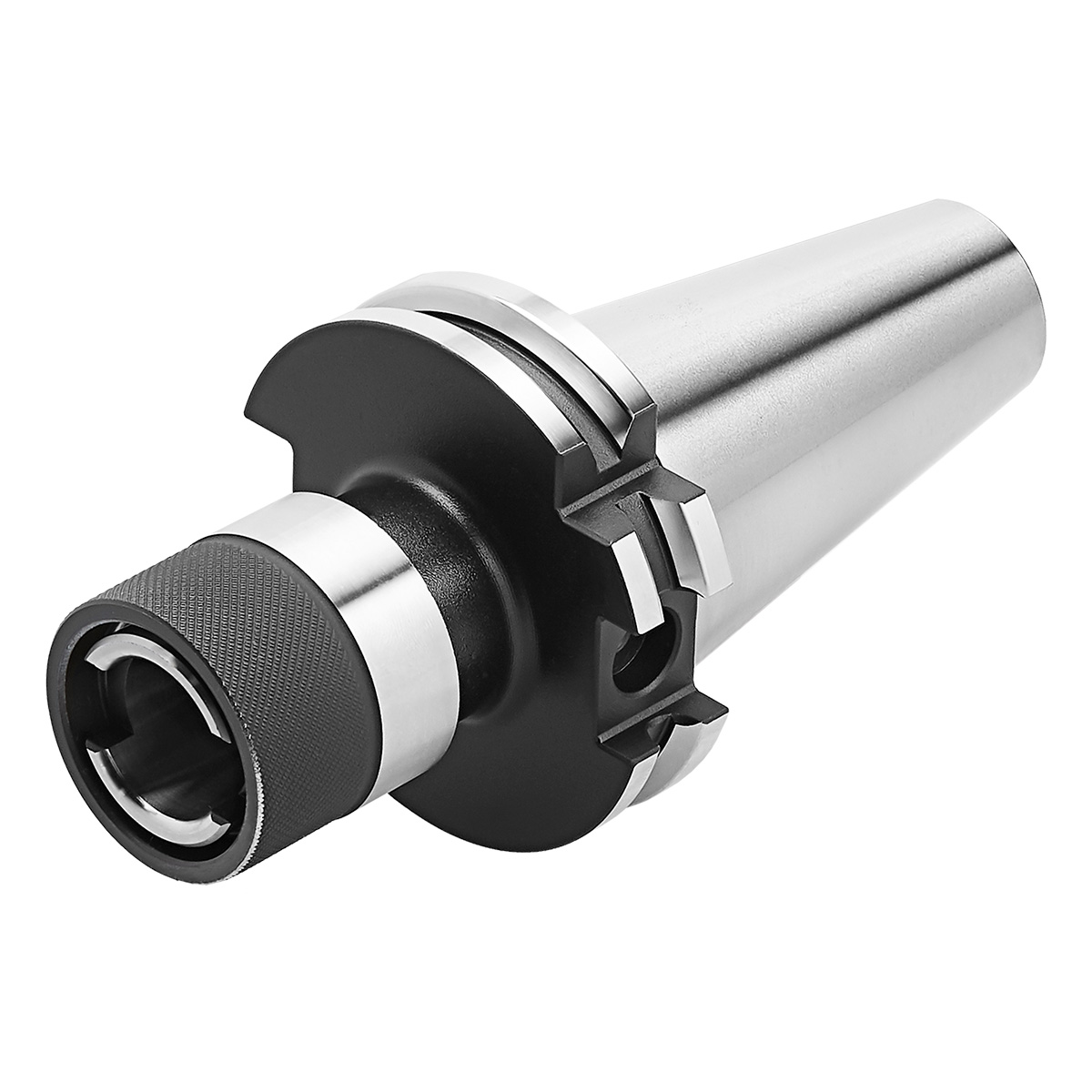

Gewindeschneidfutter SK 50 – M3-M14 – Gr.1
Artikel Nr.: 504129
Gewindeschneid-Schnellwechselfutter SK 50 – M3-M14 – Gr.1 ISO 7388-1 AD [DIN 69871 AD] ohne Längenausgleich auf Druck und Zug
Categories: Gewindeschneidfutter ohne Längenausgleich, SK (ISO 7388-1), SK 50 (Gewindeschneidfutter ohne Längenausgleich), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 60
Aussendurchmesser Werkzeugkörper in mm: 34
Chip Bohrung: Ja
Kegelgrösse: SK50
Schnittstelle: SK
Spanndurchmesser in mm: 19
Sofort lieferbar: 34 Stück
Eigenschaften

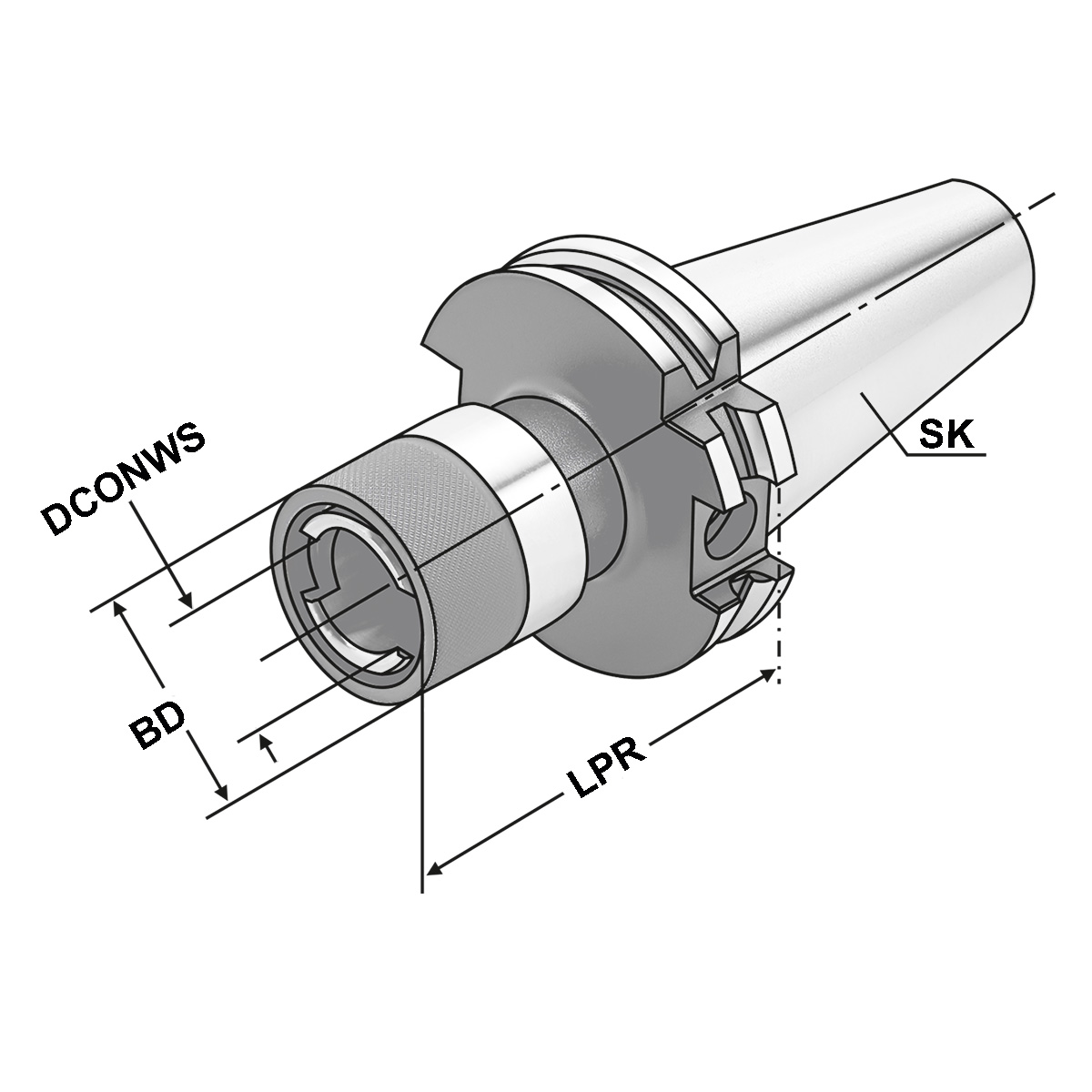

| TRMAX: | M14 |
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | SWB - Schnellwechselaufnahme |
| BD: Körper-Durchmesser | 34 |
| CNSC: | AD |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 19 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 60 |
| SK: | SK 50 |
| Spannbereich: | M3 - M14 |
| SZID: Nenngröße | 1 |
Beschreibung
Verwendung:
Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Hinweis:
Für Bearbeitungszentren mit Synchronspindel.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3 kg |
|---|
