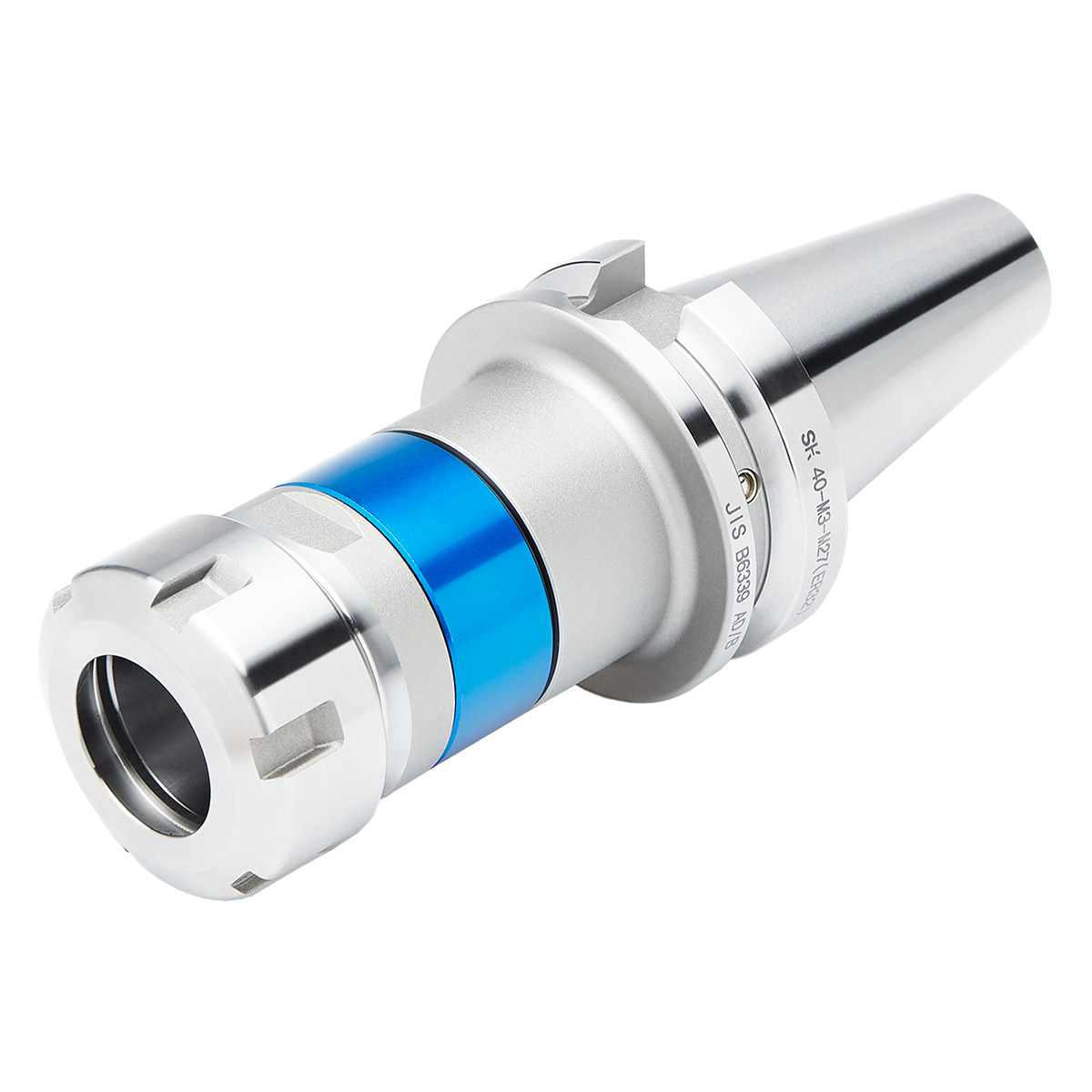

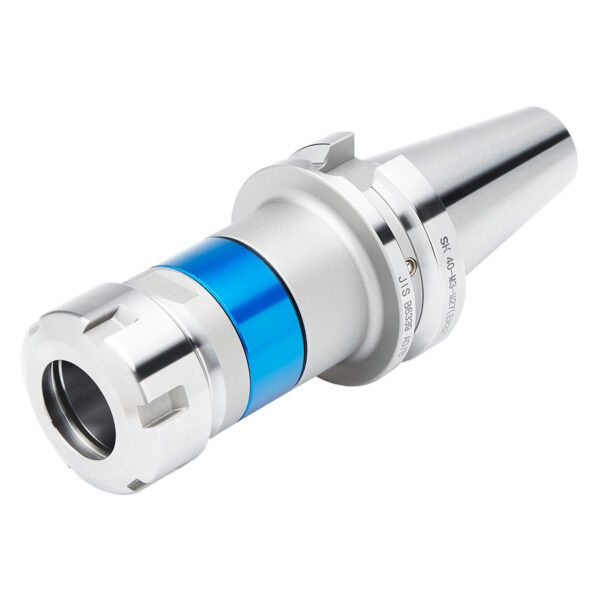

Gewindeschneidfutter Synchro BT40 – M3-M27 (ER32)
Artikel Nr.: 502764
Gewindeschneidfutter für Synchronisation BT 40 – M3-M27 – 110 | ER 32 ISO 7388-2 JD/JF [JIS B 6339 AD/B]
Categories: BT 40 (Gewindeschneidfutter Synchr. (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), Gewindeschneidfutter Synchr. (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 110
Aussendurchmesser Spannmutter in mm: 50
Kegelgrösse: BT40
Schnittstelle: SK
Spanndurchmesser in mm: M3 - M27
Spannzange Systemgrösse: ER 32
Sofort lieferbar: 97 Stück
Eigenschaften
| Typ: | 470E |
| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | ISO 15488 Gewindeschneidfutter |
| Auswuchtgüte: | G6,3 15.000 1/min |
| CNSC: | JD/JF (AD/B) |

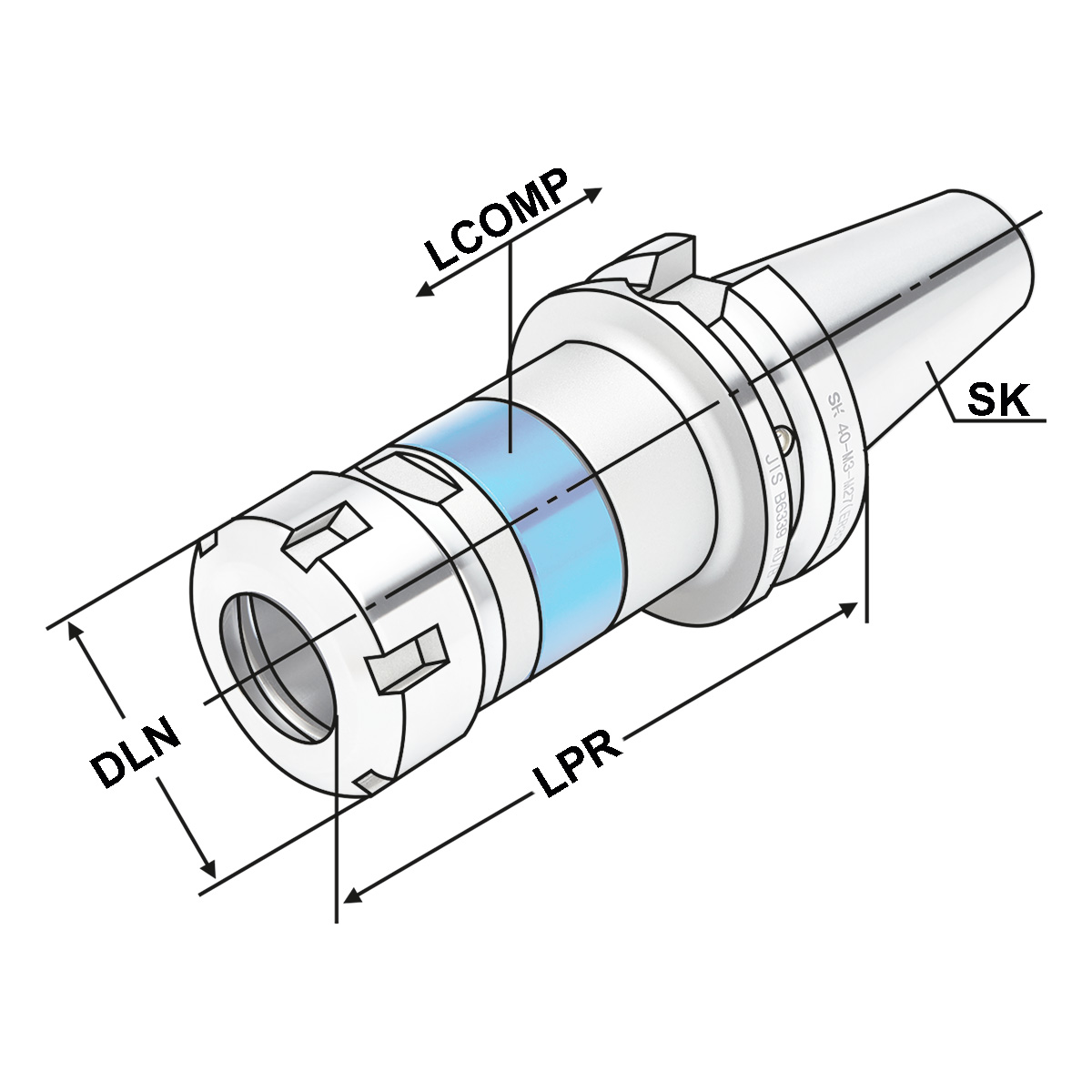

| DCONWS: Spann-Ø, nominal, werkst.seitig | M3 - M27 |
| DLN: Außendurchmesser Spannmutter | 50 |
| LCOMP: Längenausgleichskomprimierung | 0,5 |
| LPR: A-Mass | 110 |
| Rundlauf: | < 60µm |
| SK: | BT 40 |
Beschreibung
Verwendung:
Für Bearbeitungszentren mit Synchronspindel.
Hinweis:
- Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.8 kg |
|---|
