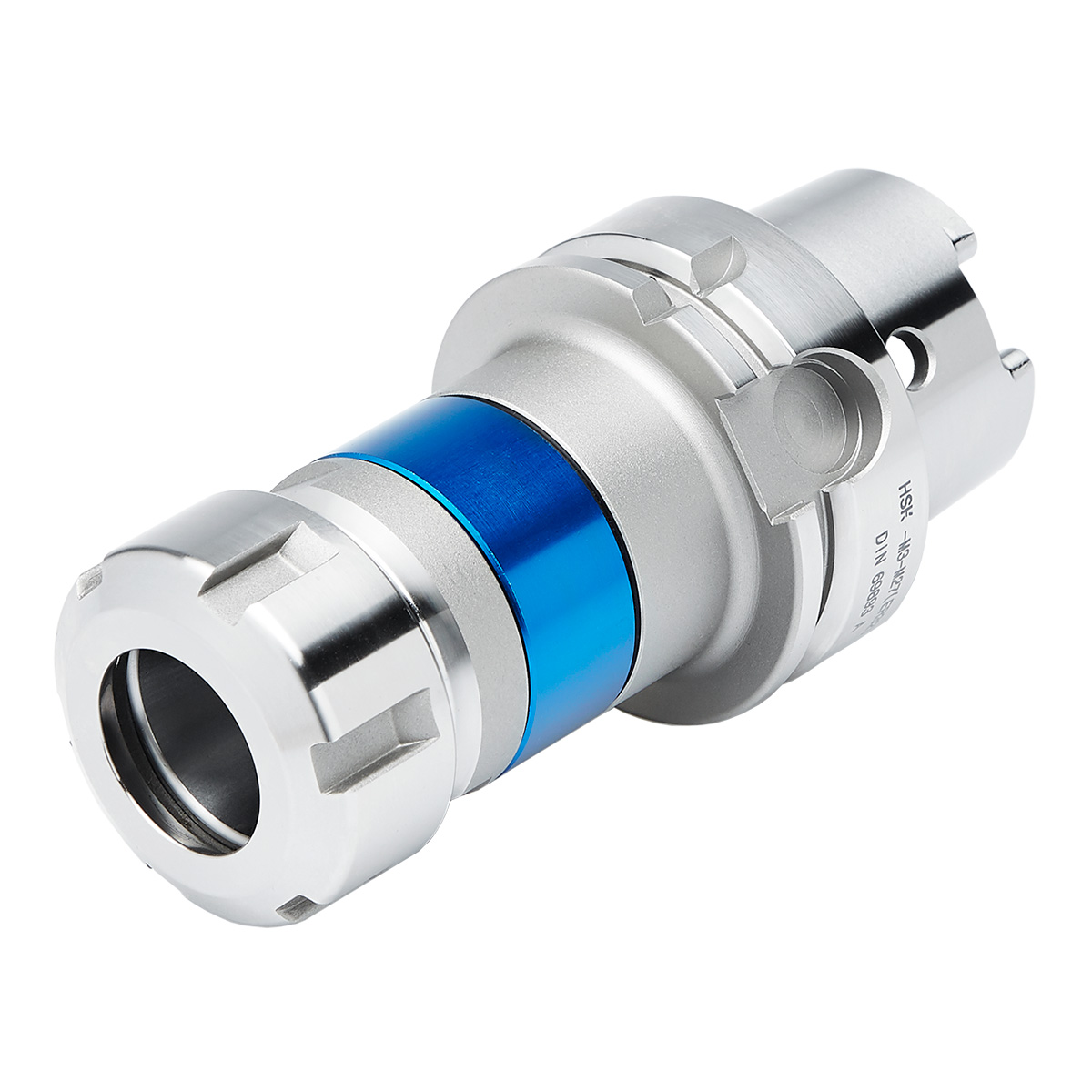

Gewindeschneidfutter Synchro HSK100-M3-M16 (ER20)
Artikel Nr.: 505228
Gewindeschneidfutter für Synchronisation HSK 100 – M3-M16 – 101 | ER 20 ISO 12164 [DIN 69893] | HSK-A
Categories: Gewindeschneidfutter Synchr. (ISO 12164 (HSK-A)), Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Gewindeschneidfutter Synchr. (ISO 12164 (HSK-A)))
A-Mass in mm: 97
Aussendurchmesser Spannmutter in mm: 34
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Sofort lieferbar: 18 Stück
Eigenschaften
Typ: | 428E |
ADINTMS: | ISO 12164 (HSK-A) |
ADINTWS: | ISO 15488 Gewindeschneidfutter |
Auswuchtgüte: | G6,3 15.000 1/min |
DCP: | Ja |
DCPS: | D10/H4,5 |

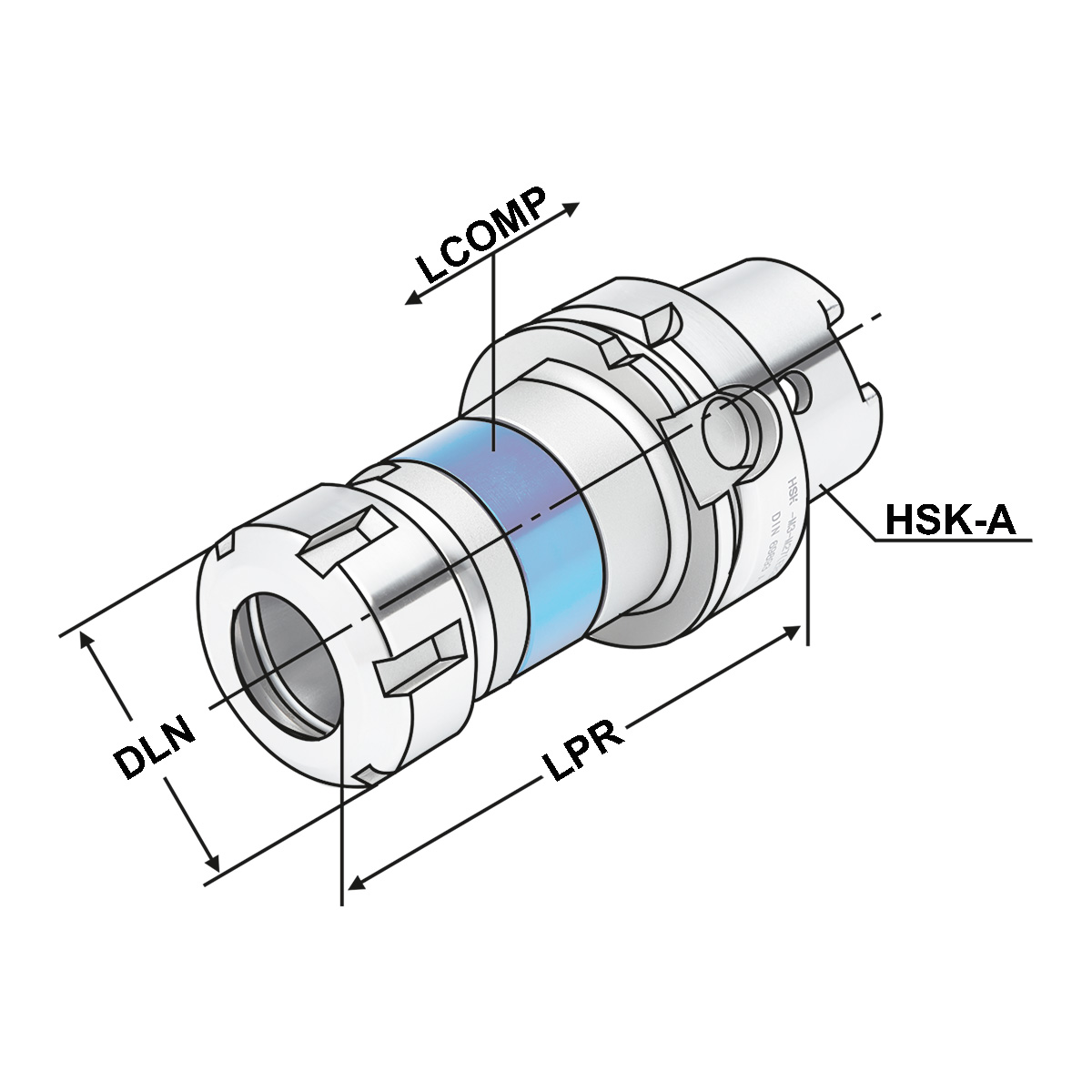

DLN: Außendurchmesser Spannmutter | 34 |
HSK: | HSK-A 100 |
LCOMP: Längenausgleichskomprimierung | 0,5 |
LPR: A-Mass | 97 |
max. Rundlaufabweichung: | < 60µm |
Beschreibung
Verwendung:
Für Bearbeitungszentren mit Synchronspindel.
Hinweis:
- Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
Gewicht | 2.5 kg |
---|
Dateien
Passend zum Produkt...
-
Spannzangensätze ER20 | 428GC | 8x im Holzsockel
CHF 472.00 exkl. MwSt.Artikel Nr.: 503225Zum ProduktInnenkühlung: Kühlkanäle
Spannzange Systemgrösse: ER 20
Sofort lieferbar: 25 Stück
-
Spannzangensätze ER20 | 428G | 8x im Holzsockel
CHF 256.00 exkl. MwSt.Artikel Nr.: 503207Zum ProduktSpannzange Systemgrösse: ER 20
Sofort lieferbar: 49 Stück
-

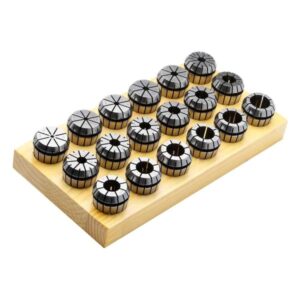

Spannzangensätze 428GA | ER20 | 8x im Holzsockel
