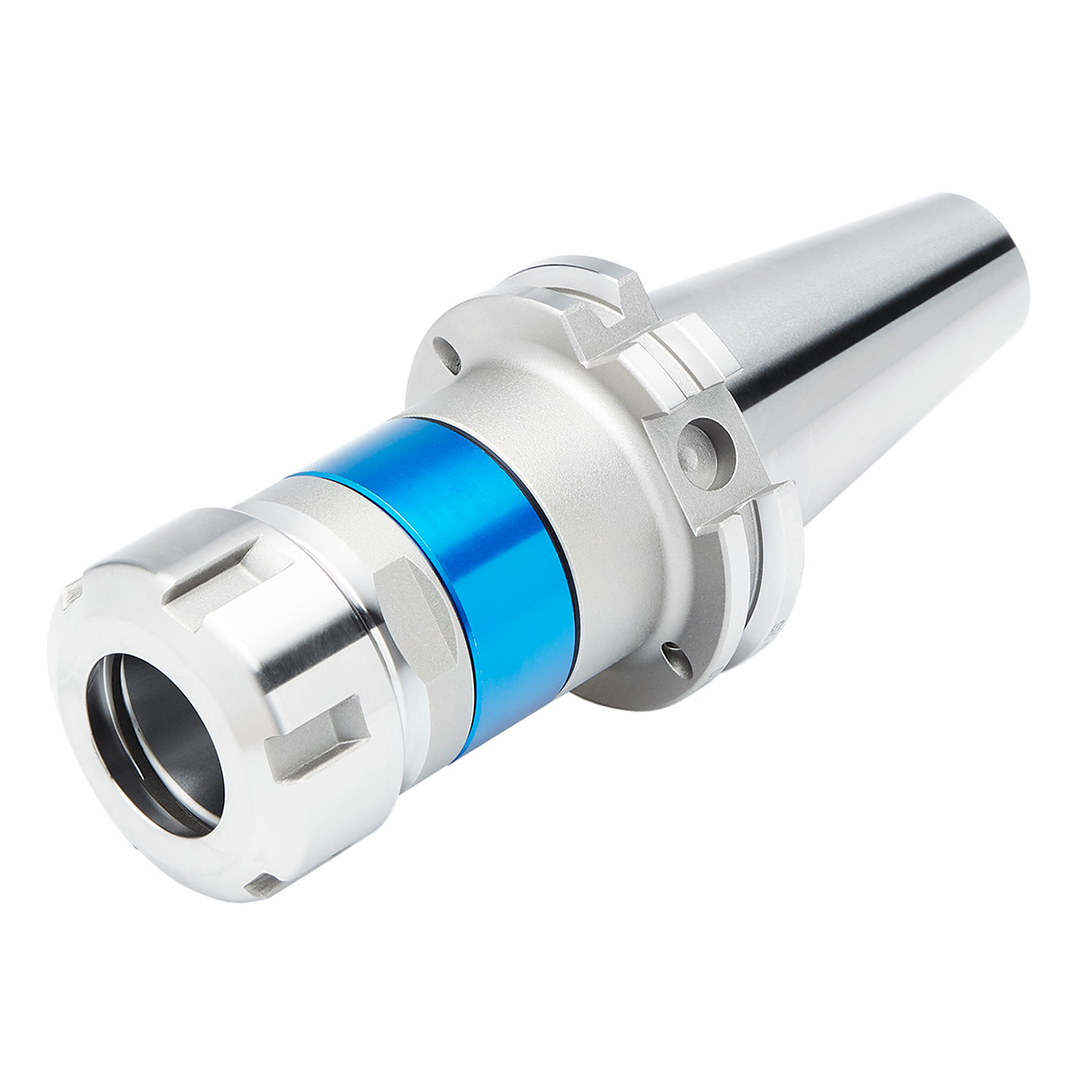

Gewindeschneidfutter Synchro SK50 – M3-M12 (ER16)
Artikel Nr.: 504340
Gewindeschneidfutter für Synchronisation SK 50 – M3-M12 – 79 | ER 16 ISO 7388-1 AD/AF [DIN 69871 AD/B]
Categories: Gewindeschneidfutter Synchr. (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 50 (Gewindeschneidfutter Synchr. (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 79
Aussendurchmesser Spannmutter in mm: 28
Chip Bohrung: Ja
Kegelgrösse: SK50
Schnittstelle: SK
Spanndurchmesser in mm: M3 - M12
Spannzange Systemgrösse: ER 16
Sofort lieferbar: 38 Stück
Eigenschaften
| Typ: | 426E |
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | ISO 15488 Gewindeschneidfutter |
| Auswuchtgüte: | G6,3 15.000 1/min |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | M3 - M12 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DLN: Außendurchmesser Spannmutter | 28 |
| LCOMP: Längenausgleichskomprimierung | 0,5 |
| LPR: A-Mass | 79 |
| Rundlauf: | < 60µm |
| SK: | SK 50 |
Beschreibung
Verwendung:
Für Bearbeitungszentren mit Synchronspindel.
Hinweis:
- Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel und Gewindebohrer reduziert zu hohe Gewindeflankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3 kg |
|---|
