Hydro-Dehnspannfutter BT 30-10-64 JIS B 6339
Artikel Nr.: 501872
Hydro-Dehnspannfutter BT 30 – 10 – 64 ISO 7388-2 JD [JIS B 6339 AD]
Categories: BT 30 (Hydro-Dehnspannfutter (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), Hydro-Dehnspannfutter (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 64
Aussendurchmesser Werkzeugkörper in mm: 30
Kegelgrösse: BT30
Schnittstelle: SK
Spanndurchmesser in mm: 10
Sofort lieferbar: 40 Stück
Eigenschaften
| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |

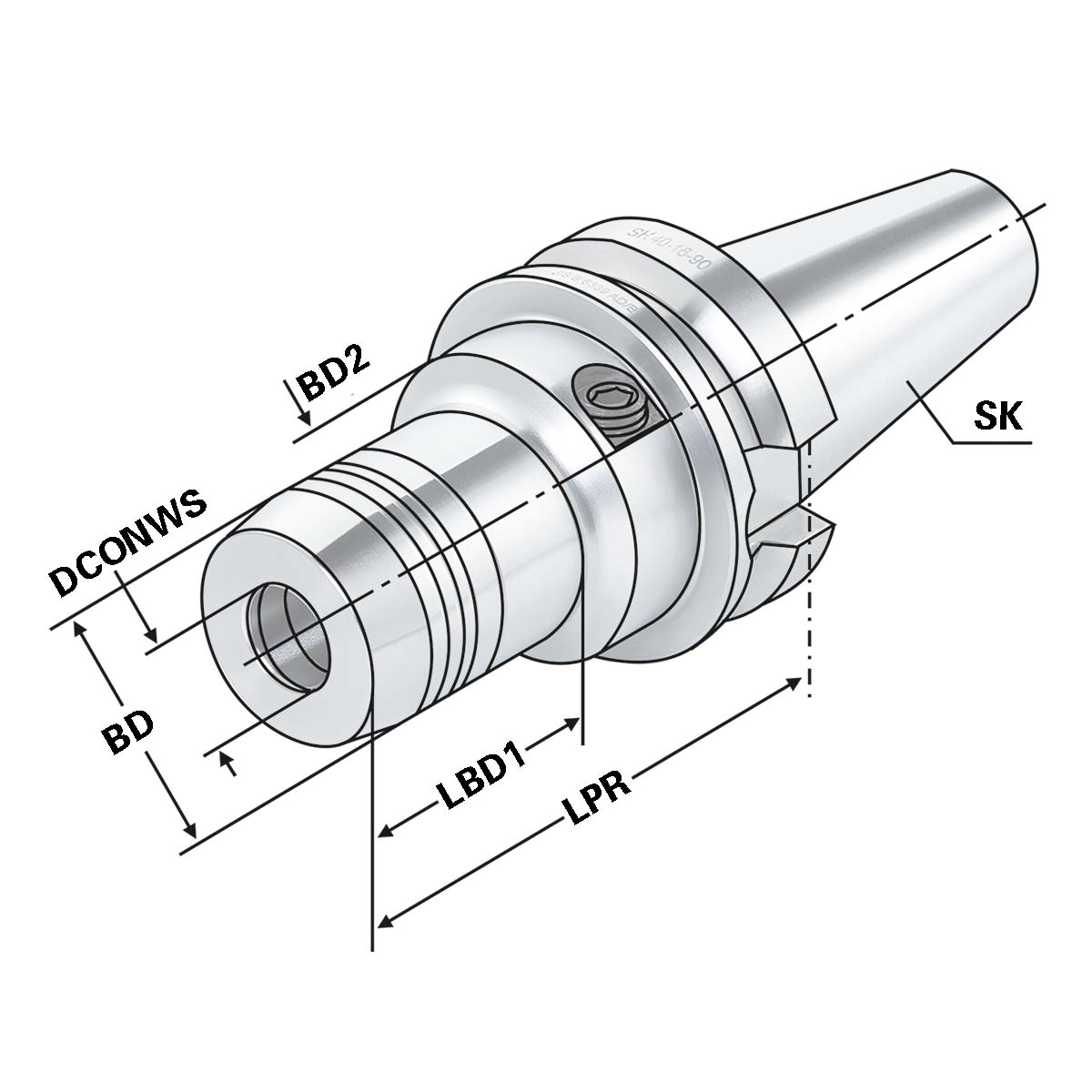

| BD: Körper-Durchmesser | 30 |
| BD2: | 45 |
| CNSC: | JD (AD) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10 |
| DRVS: Schlüsselweite | 5 |
| LBD1: | 37 |
| LPR: A-Mass | 64 |
| LSCX: Einspannlänge, max. | 42 |
| Rundlauf: | < 3µm |
| SK: | BT 30 |
| THID: Gewindebezeichnung, innen | M6x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.6 kg |
|---|
