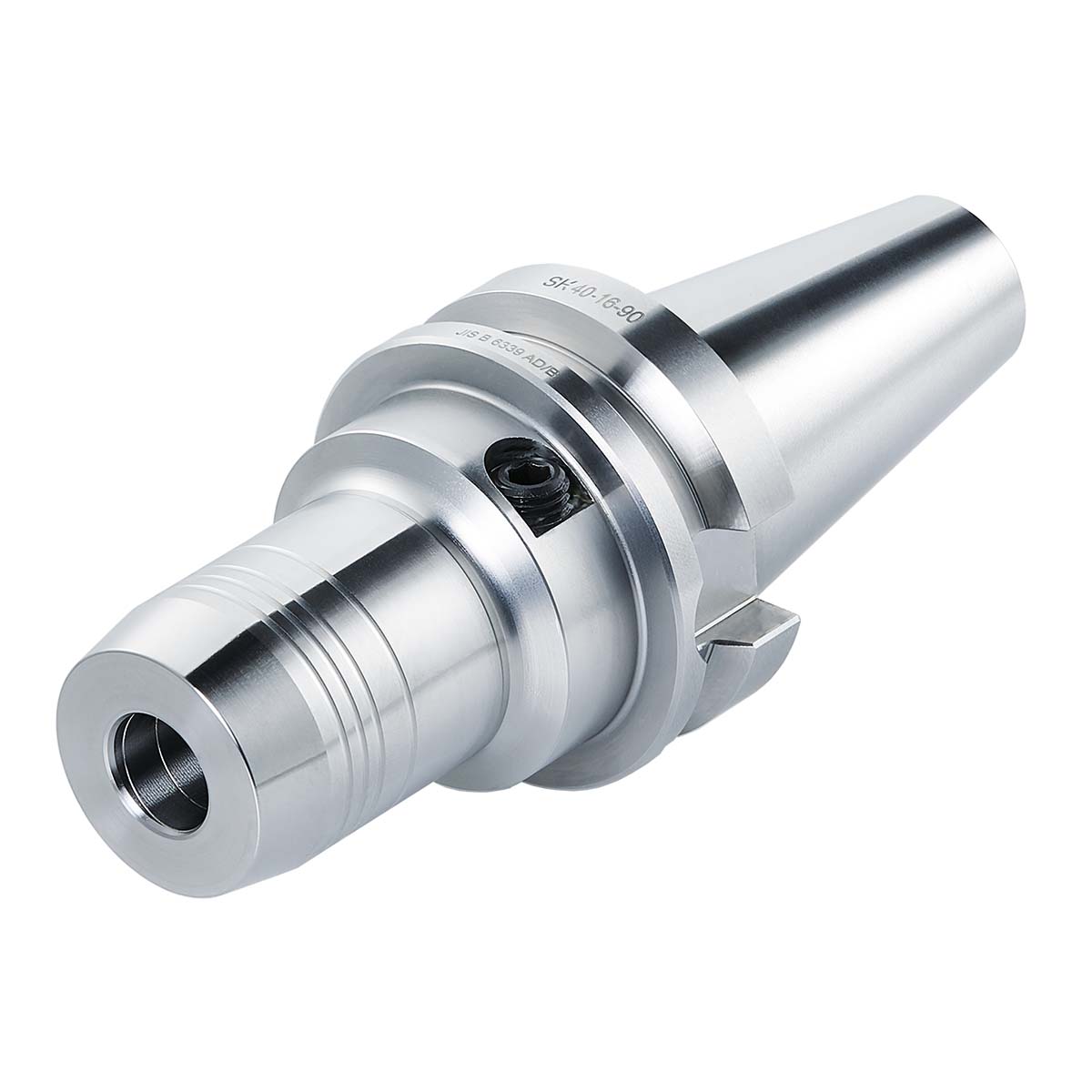

Hydro-Dehnspannfutter BT 40-06-150
Artikel Nr.: 502579
Hydro-Dehnspannfutter BT 40 – 06 – 150 ISO 7388-2 JD/JF [JIS B 6339 AD/B]
Categories: BT 40 (Hydro-Dehnspannfutter (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), Hydro-Dehnspannfutter (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 150
Aussendurchmesser Werkzeugkörper in mm: 26
Kegelgrösse: BT40
Schnittstelle: SK
Spanndurchmesser in mm: 6
Sofort lieferbar: 36 Stück
Eigenschaften

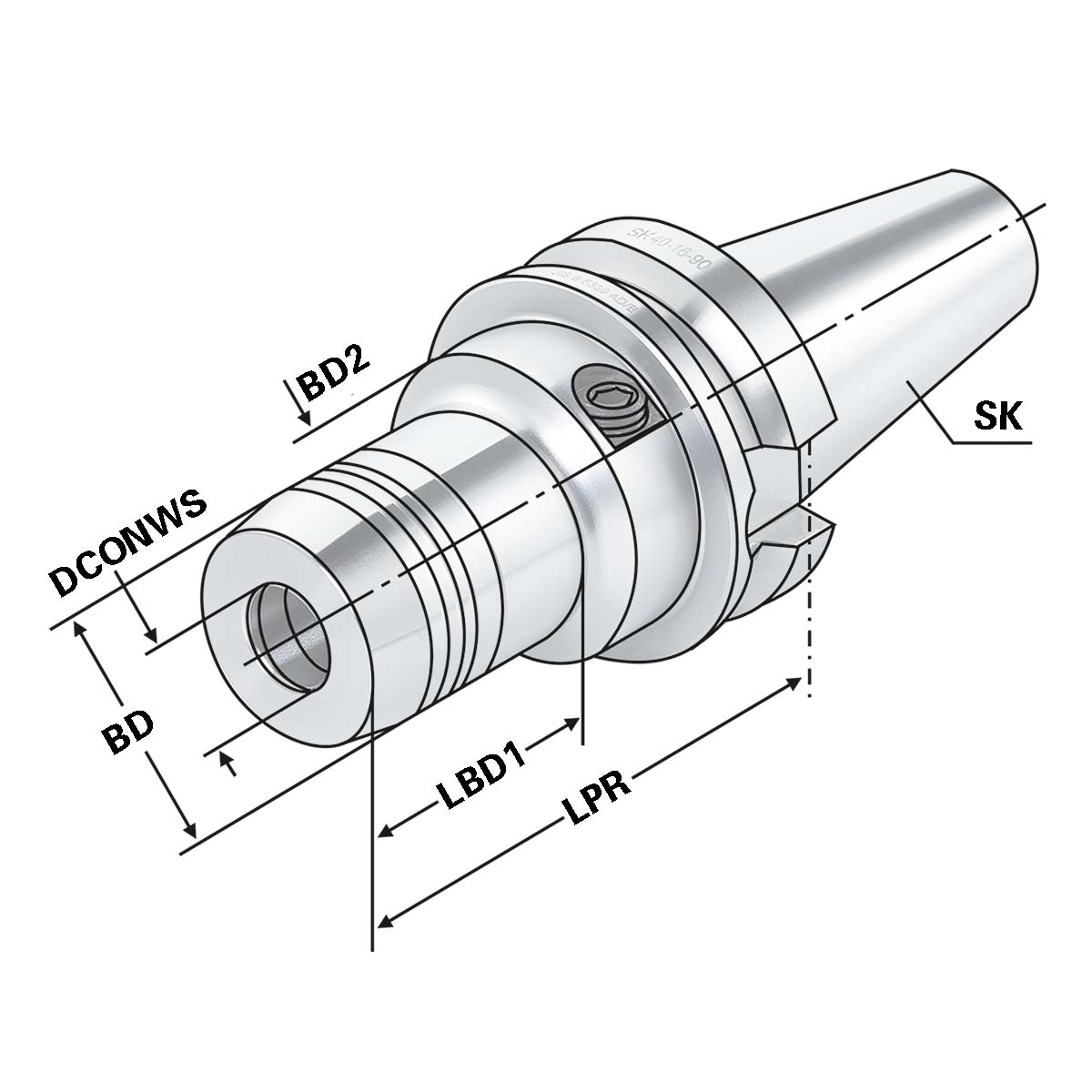

| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 26 |
| BD2: | 50 |
| CNSC: | JD/JF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 6 |
| DRVS: Schlüsselweite | 5 |
| LBD1: | 102 |
| LPR: A-Mass | 150 |
| LSCX: Einspannlänge, max. | 37 |
| Rundlauf: | < 3µm |
| SK: | BT 40 |
| THID: Gewindebezeichnung, innen | M6x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.7 kg |
|---|
