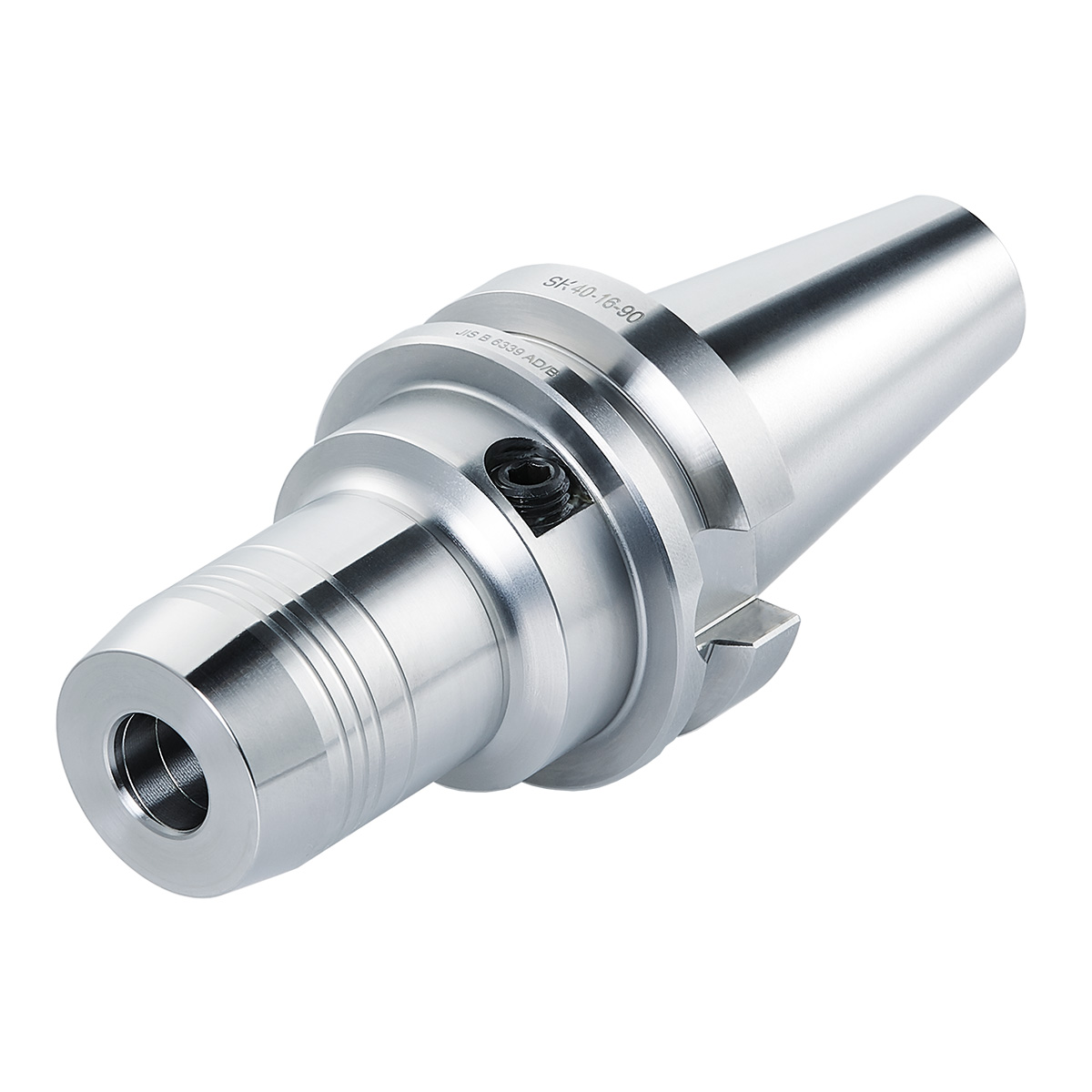

Hydro-Dehnspannfutter BT 40-10-90
Artikel Nr.: 506383
Hydro-Dehnspannfutter BT 40 – 10 – 90 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: DC BT 40 (Hydro-Dehnspannfutter (Doppelkontakt BT [ISO 7388-2])), Hydro-Dehnspannfutter (Doppelkontakt BT [ISO 7388-2]), MAS BT Plananlage (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 90
Aussendurchmesser Werkzeugkörper in mm: 30
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 10
Sofort lieferbar: 15 Stück
Eigenschaften

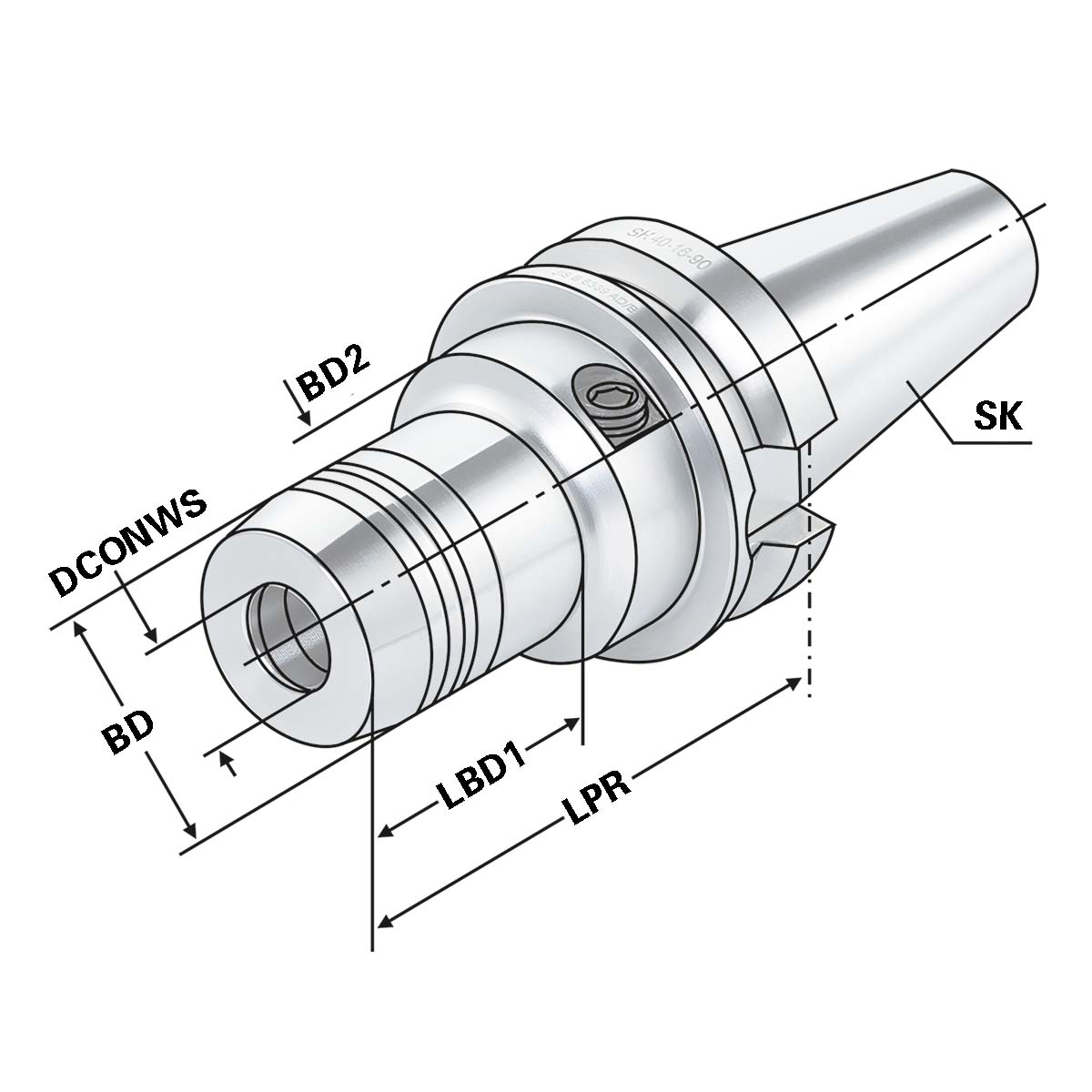

| ADINTMS: | DUAL CONTACT ~ISO 7388-2 |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 30 |
| BD2: | 50 |
| CNSC: | JD/JF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10 |
| DRVS: Schlüsselweite | 5 |
| LBD1: | 44 |
| LPR: A-Mass | 90 |
| LSCX: Einspannlänge, max. | 42 |
| Rundlauf: | < 3µm |
| THID: Gewindebezeichnung, innen | M8x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.4 kg |
|---|
