Hydro-Dehnspannfutter HSK 100-32-120 DIN 69893-A

Name: Hydro-Dehnspannfutter HSK 100-32-120 DIN 69893-A
Brand: Aufnahmen24
SKU: A100.H32
Availability: InStock

Artikel Nr.: 505342

Produktbild Hydro-Dehnspannfutter HSK 100-32-120 DIN 69893-A

Hydro-Dehnspannfutter HSK 100 – 32 – 120 ISO 12164 [DIN 69893] | HSK-A

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Hydro-Dehnspannfutter (ISO 12164 (HSK-A))), Hydro-Dehnspannfutter (ISO 12164 (HSK-A))

A-Mass in mm: 120

Aussendurchmesser Werkzeugkörper in mm: 60

Kegelgrösse: HSK-A 100

Schnittstelle: HSK

Spanndurchmesser in mm: 32

Sofort lieferbar: 19 Stück

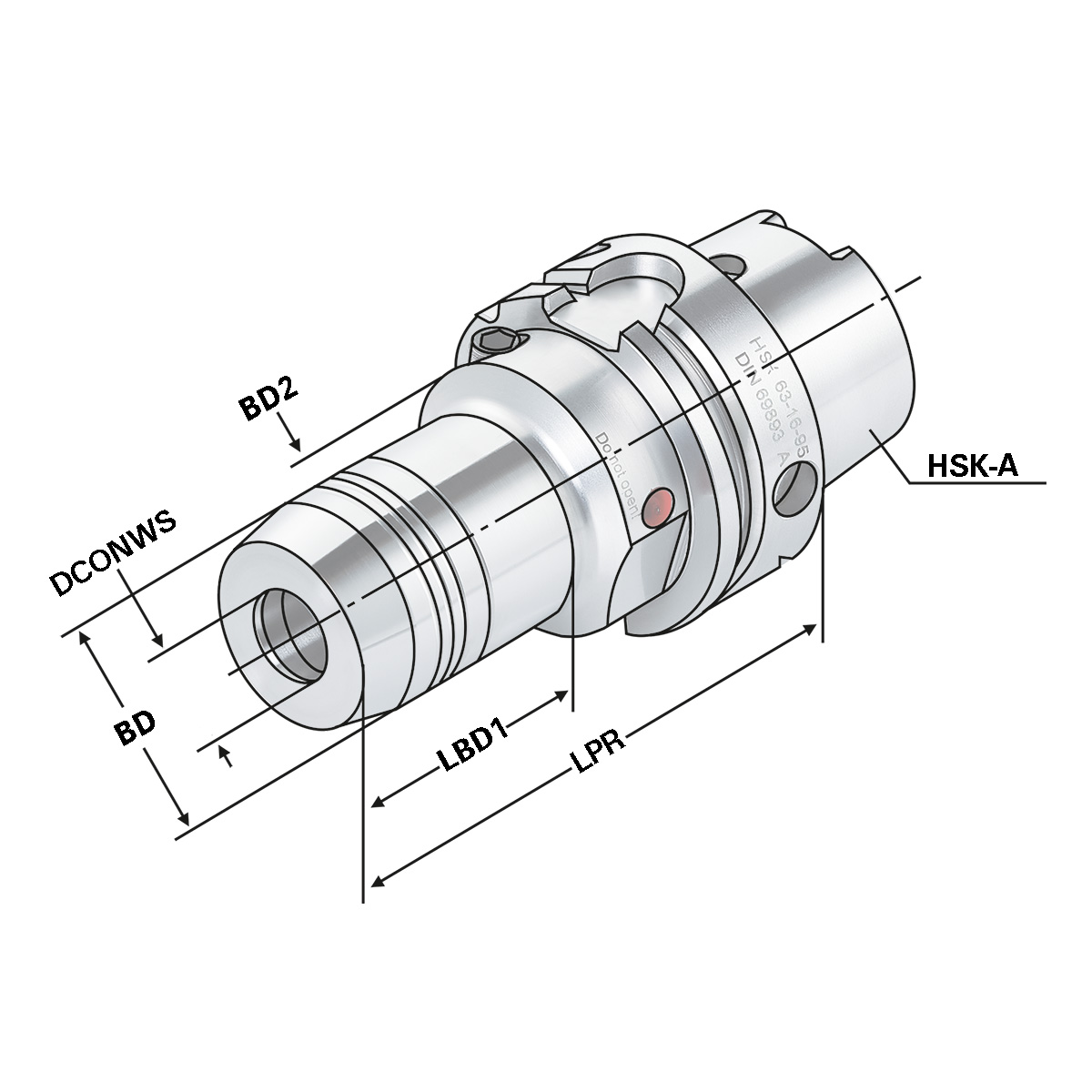

Eigenschaften

THID: Gewindebezeichnung, innen	M12x1
ADINTMS:	ISO 12164 (HSK-A)
ADINTWS:	Hydro-Dehnspannfutter
ADJRGA: Verstellbereich, axial	10
Auswuchtgüte:	G2,5 25.000 1/min
BD: Körper-Durchmesser	60
BD2:	63
DCONWS: Spann-Ø, nominal, werkst.seitig	32
DCP:	Ja
DCPS:	D10/H4,5
DRVS: Schlüsselweite	6
HSK:	HSK-A 100
LBD1:	61
LPR: A-Mass	120
LSCX: Einspannlänge, max.	62
max. Rundlaufabweichung:	< 3µm

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).

Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg

Lieferumfang:
Ohne Spannschlüssel
