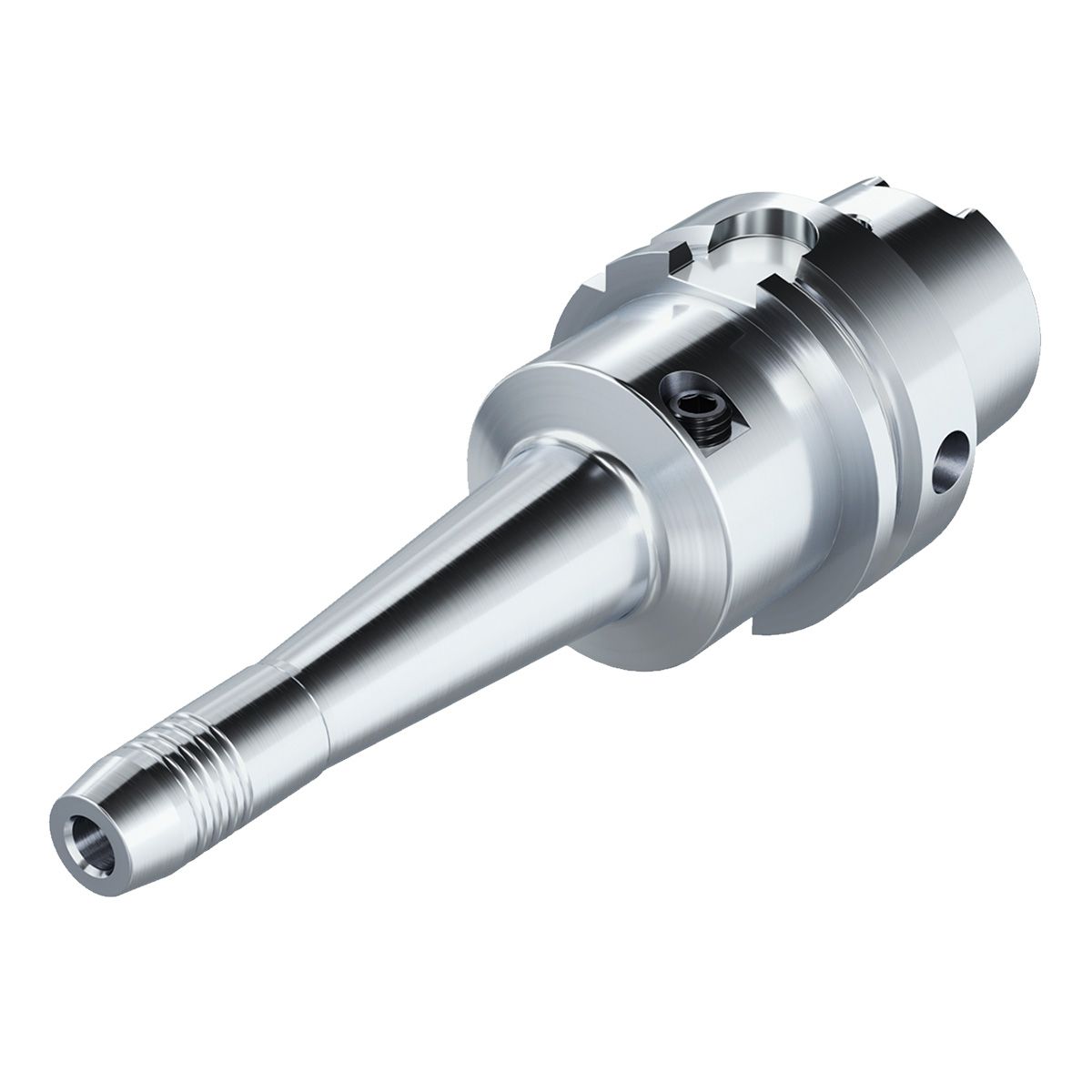

Hydro-Dehnspannfutter HSK 63-08-160 DIN 69893-A
Artikel Nr.: 505855
Hydro-Dehnspannfutter HSK 63 – 08 – 160 ISO 12164 [DIN 69893] | HSK-A schlanke Ausführung
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), Hydro-Dehnspannfutter schlank (ISO 12164 (HSK-A))
A-Mass in mm: 160
Aussendurchmesser Werkzeugkörper in mm: 18
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Spanndurchmesser in mm: 8
Sofort lieferbar: 32 Stück

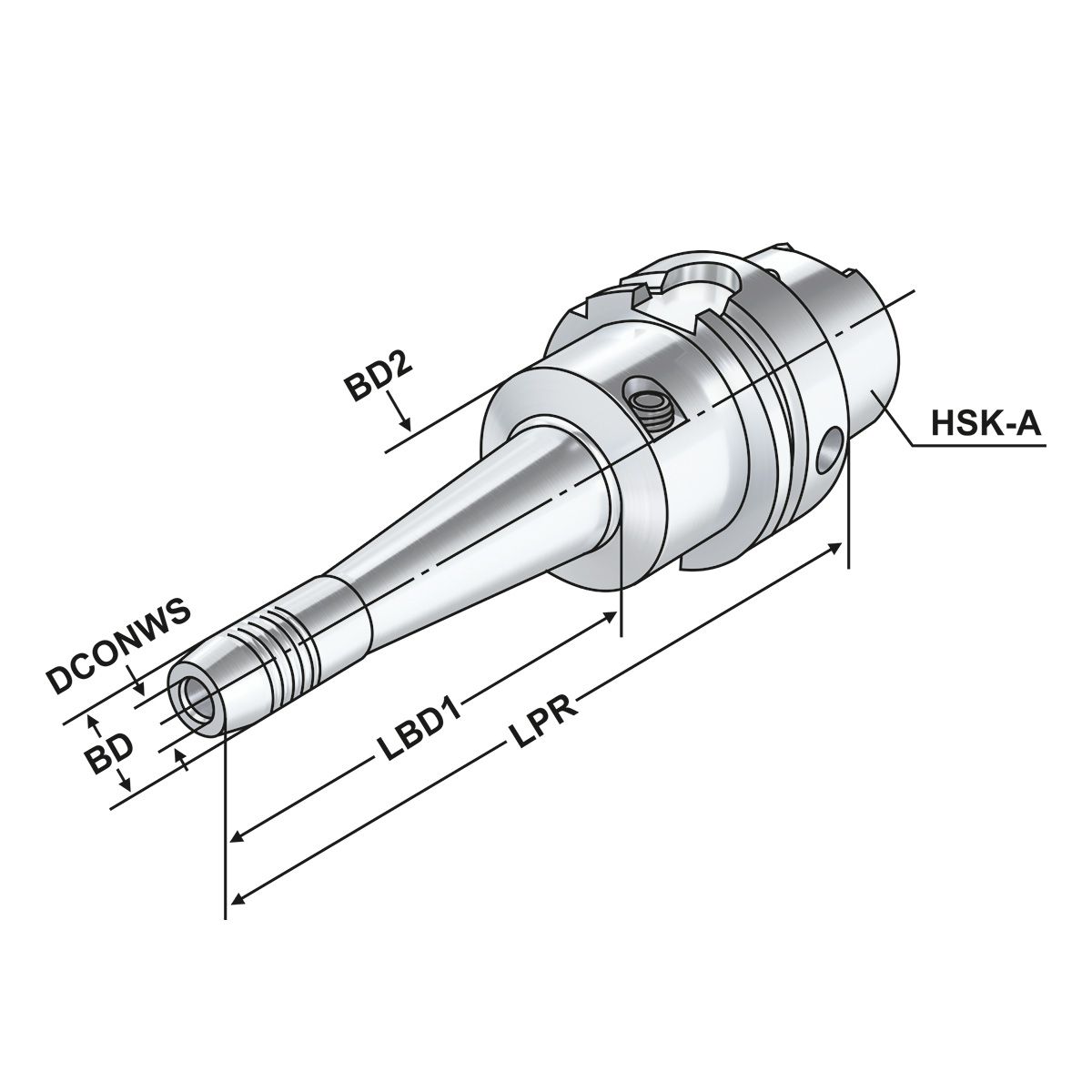

Eigenschaften
| THID: Gewindebezeichnung, innen | M6x1 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 18 |
| BD2: | 50 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 8 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DRVS: Schlüsselweite | 5 |
| HSK: | HSK-A 63 |
| LBD1: | 103 |
| LPR: A-Mass | 160 |
| LSCX: Einspannlänge, max. | 37 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE. Besonders im Werkzeug- und Formenbau wo reduzierte Störkontur gefordert ist.
Zusätzliche Informationen
| Gewicht | 1.5 kg |
|---|
