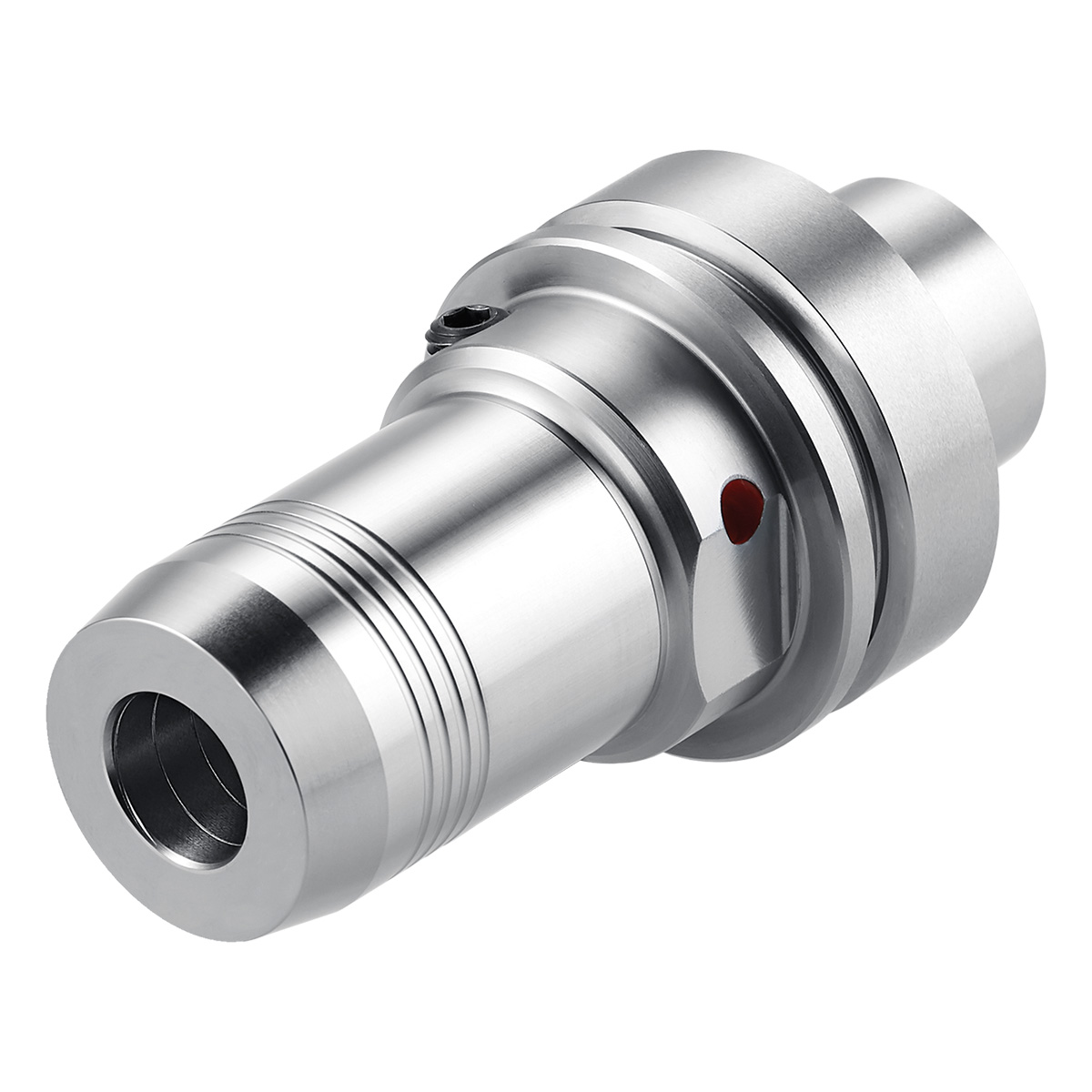

Hydro-Dehnspannfutter HSK 63-10-100 DIN 69893-F
Artikel Nr.: 506831
Hydro-Dehnspannfutter HSK 63 – 10 – 100 DIN 69893-6 | HSK-F
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-F (DIN 69893-6), Hydro-Dehnspannfutter (DIN 69893-6 (HSK F))
A-Mass in mm: 100
Aussendurchmesser Werkzeugkörper in mm: 30
Kegelgrösse: HSK-F 63
Schnittstelle: HSK
Spanndurchmesser in mm: 10
Sofort lieferbar: 21 Stück
Eigenschaften
| THID: Gewindebezeichnung, innen | M8x1 |
| Rundlauf: | < 3µm |
| ADINTMS: | DIN 69893-6 (HSK-F) |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |

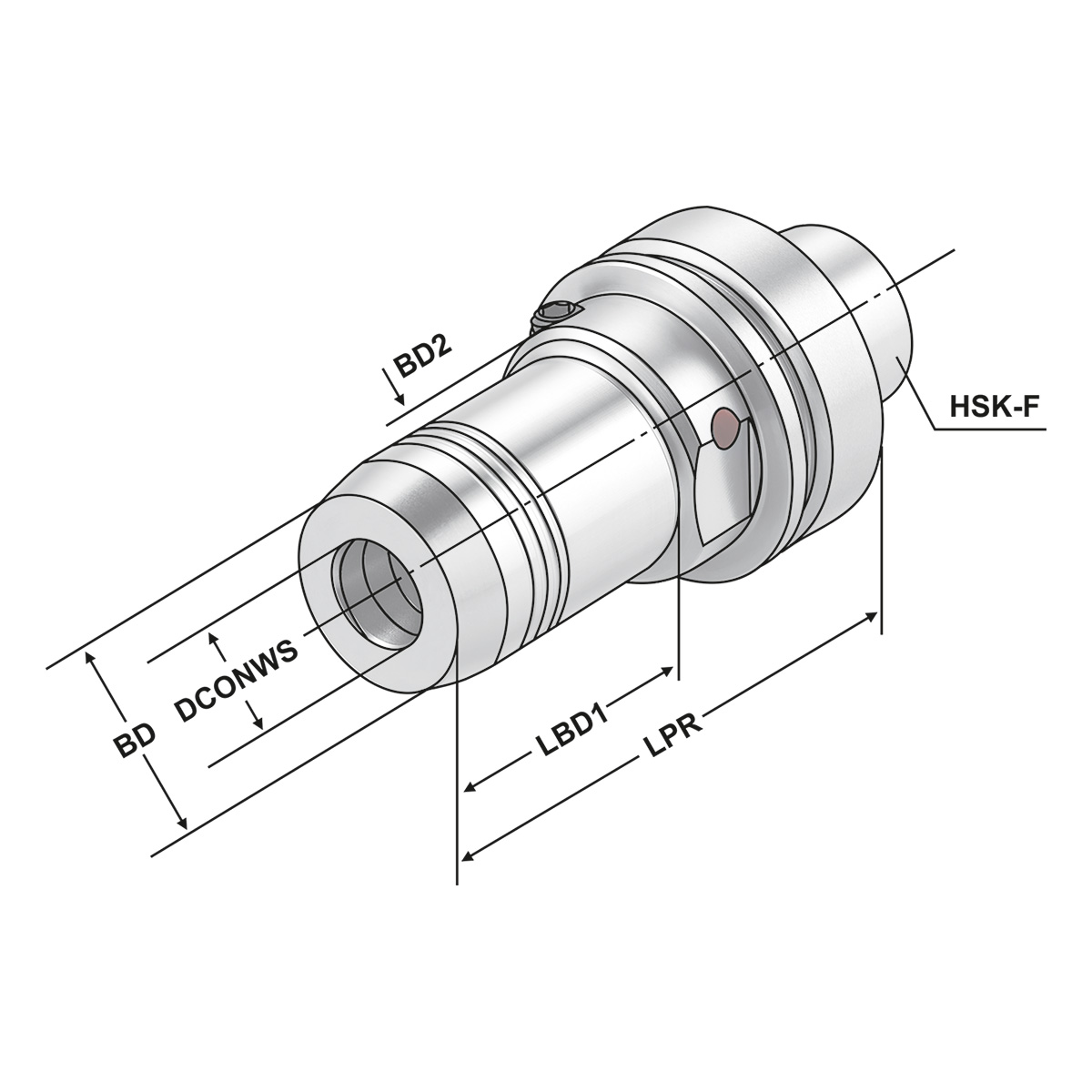

| BD: Körper-Durchmesser | 30 |
| BD2: | 50 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10 |
| DRVS: Schlüsselweite | 5 |
| HSK: | HSK-F 63 |
| LBD1: | 46 |
| LPR: A-Mass | 100 |
| LSCX: Einspannlänge, max. | 42 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
ohne Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.1 kg |
|---|
