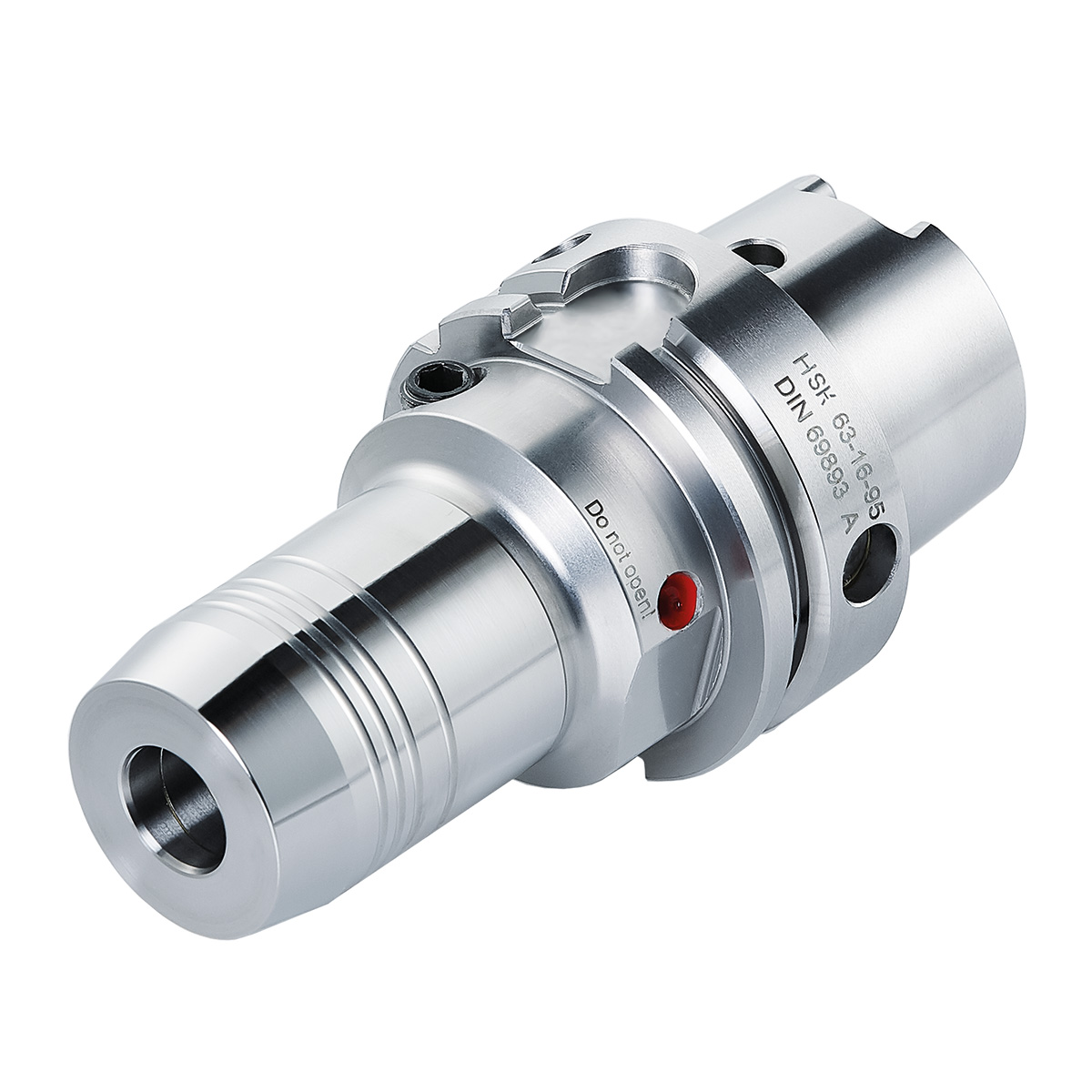

Hydro-Dehnspannfutter HSK 63-10-85 DIN 69893-A
Artikel Nr.: 505823
Hydro-Dehnspannfutter HSK 63 – 10 – 85 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 63 (Hydro-Dehnspannfutter (ISO 12164 (HSK-A))), Hydro-Dehnspannfutter (ISO 12164 (HSK-A))
A-Mass in mm: 85
Aussendurchmesser Werkzeugkörper in mm: 30
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Spanndurchmesser in mm: 10
Sofort lieferbar: 78 Stück
Eigenschaften
| THID: Gewindebezeichnung, innen | M8x1 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |

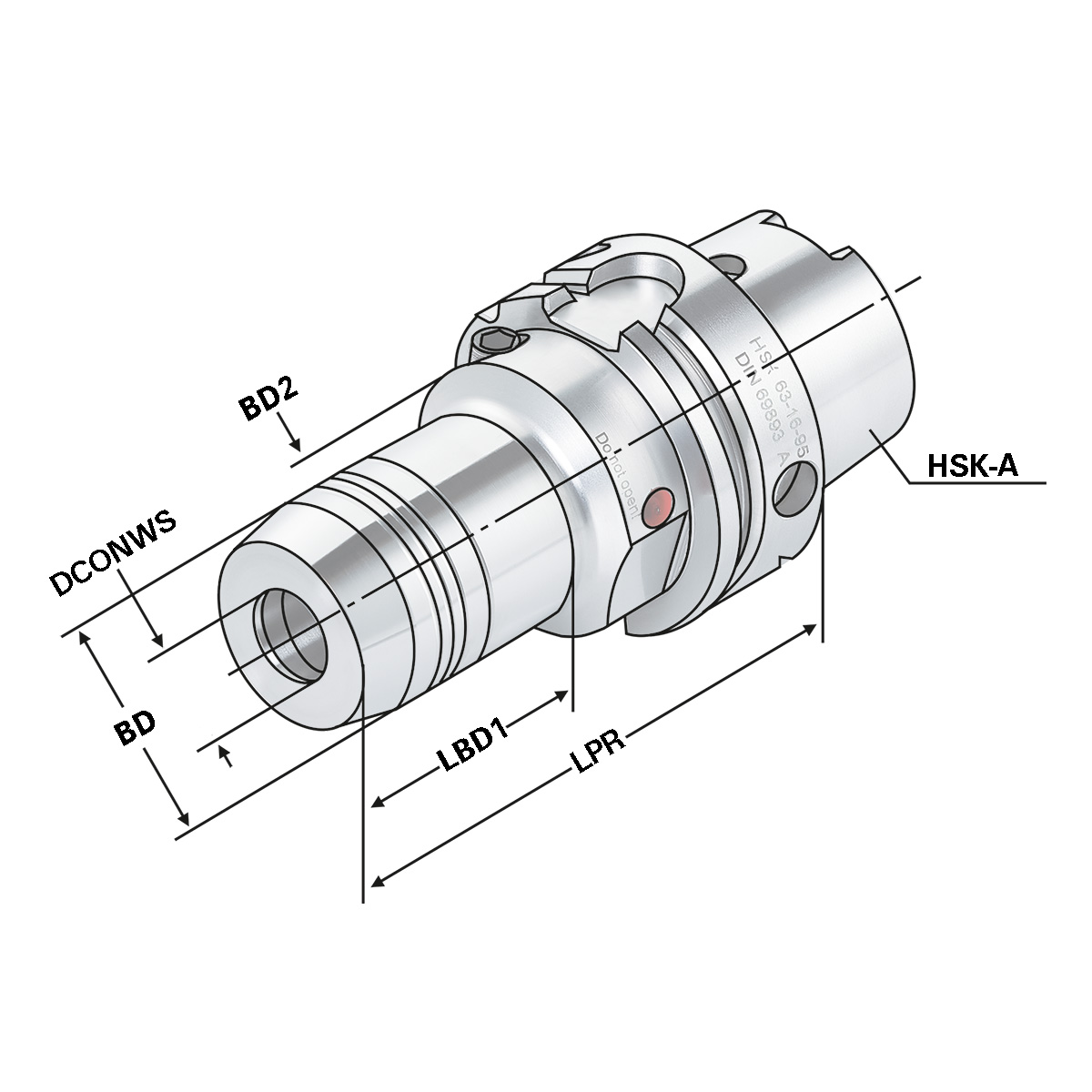

| BD: Körper-Durchmesser | 30 |
| BD2: | 50 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DRVS: Schlüsselweite | 5 |
| HSK: | HSK-A 63 |
| LBD1: | 39 |
| LPR: A-Mass | 85 |
| LSCX: Einspannlänge, max. | 42 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Ohne Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.1 kg |
|---|
