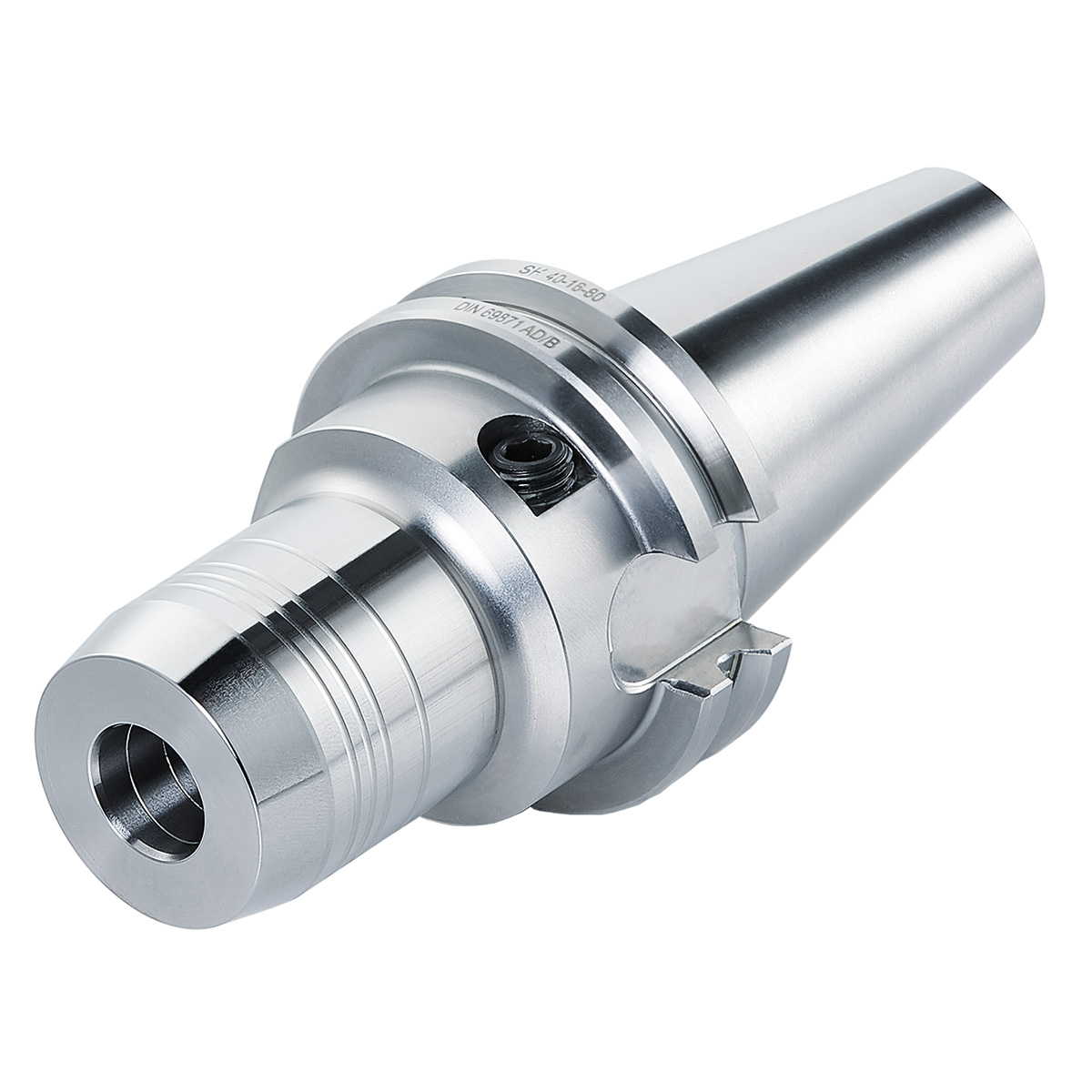

Hydro-Dehnspannfutter SK 50-32-110
Artikel Nr.: 504446
Hydro-Dehnspannfutter SK 50 – 32 – 110 ISO 7388-1 AD/AF [DIN 69871 AD/B]
Categories: Hydro-Dehnspannfutter (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 50 (Hydro-Dehnspannfutter (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 110
Aussendurchmesser Werkzeugkörper in mm: 60
Chip Bohrung: Ja
Kegelgrösse: SK50
Schnittstelle: SK
Spanndurchmesser in mm: 32
Sofort lieferbar: 37 Stück
Eigenschaften

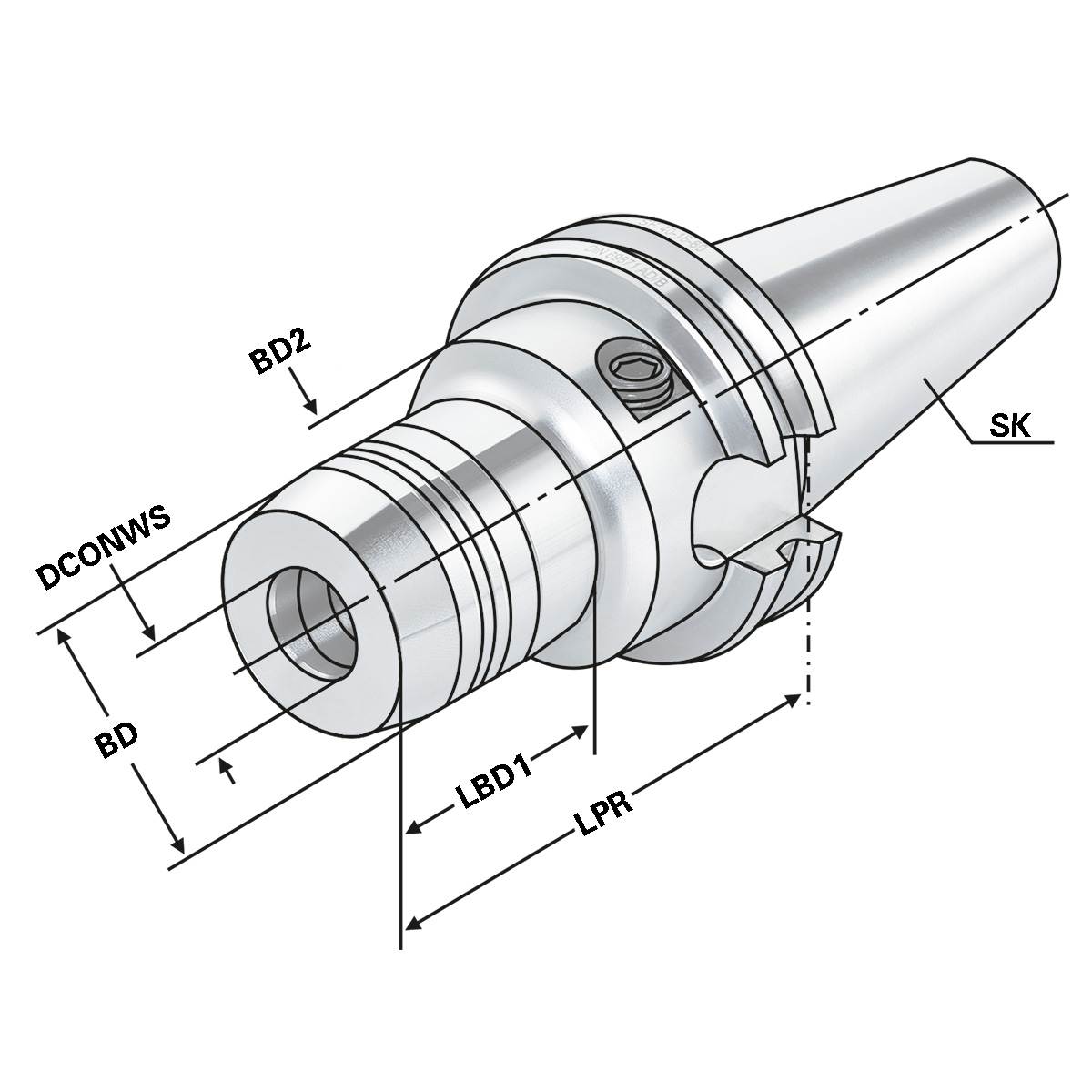

| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 60 |
| BD2: | 63 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 32 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DRVS: Schlüsselweite | 6 |
| LBD1: | 56 |
| LPR: A-Mass | 110 |
| LSCX: Einspannlänge, max. | 64 |
| Rundlauf: | < 3µm |
| SK: | SK 50 |
| THID: Gewindebezeichnung, innen | M16x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 4.5 kg |
|---|
