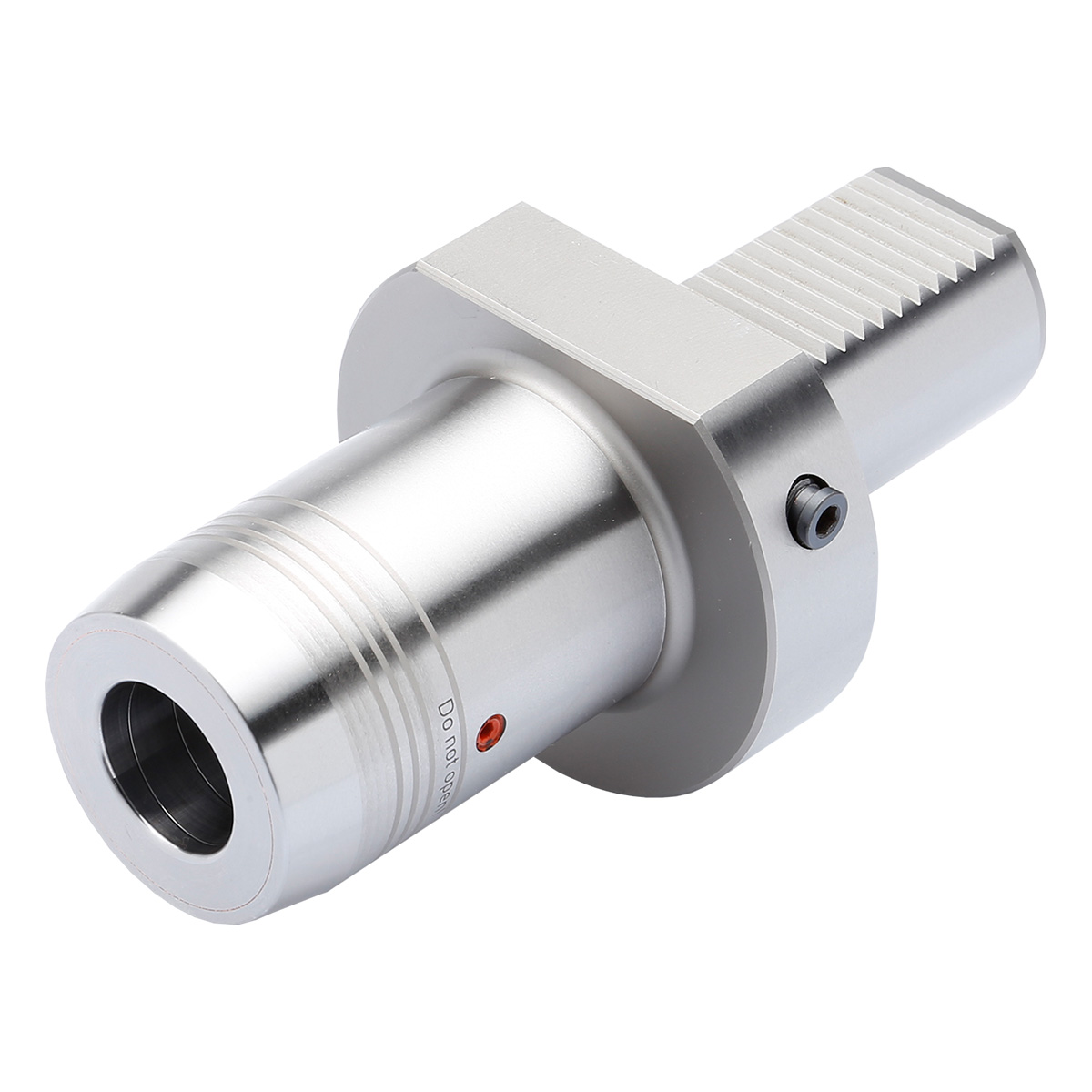

Hydro-Dehnspannfutter VDI 40-12-60
Artikel Nr.: 502932
Hydro-Dehnspannfutter 40 – 12 – 60 DIN ISO 10889 [DIN 69880] – VDI
Categories: DIN ISO 10889-1 (VDI), Hydro-Dehnspannfutter (DIN ISO 10889-1 (VDI)), Stehende Aufnahmen | Drehbearbeitung, Weiteres
A-Mass in mm: 60
Ausführung: N
Aussendurchmesser Werkzeugkörper in mm: 38
Spanndurchmesser in mm: 12
Sofort lieferbar: 34 Stück

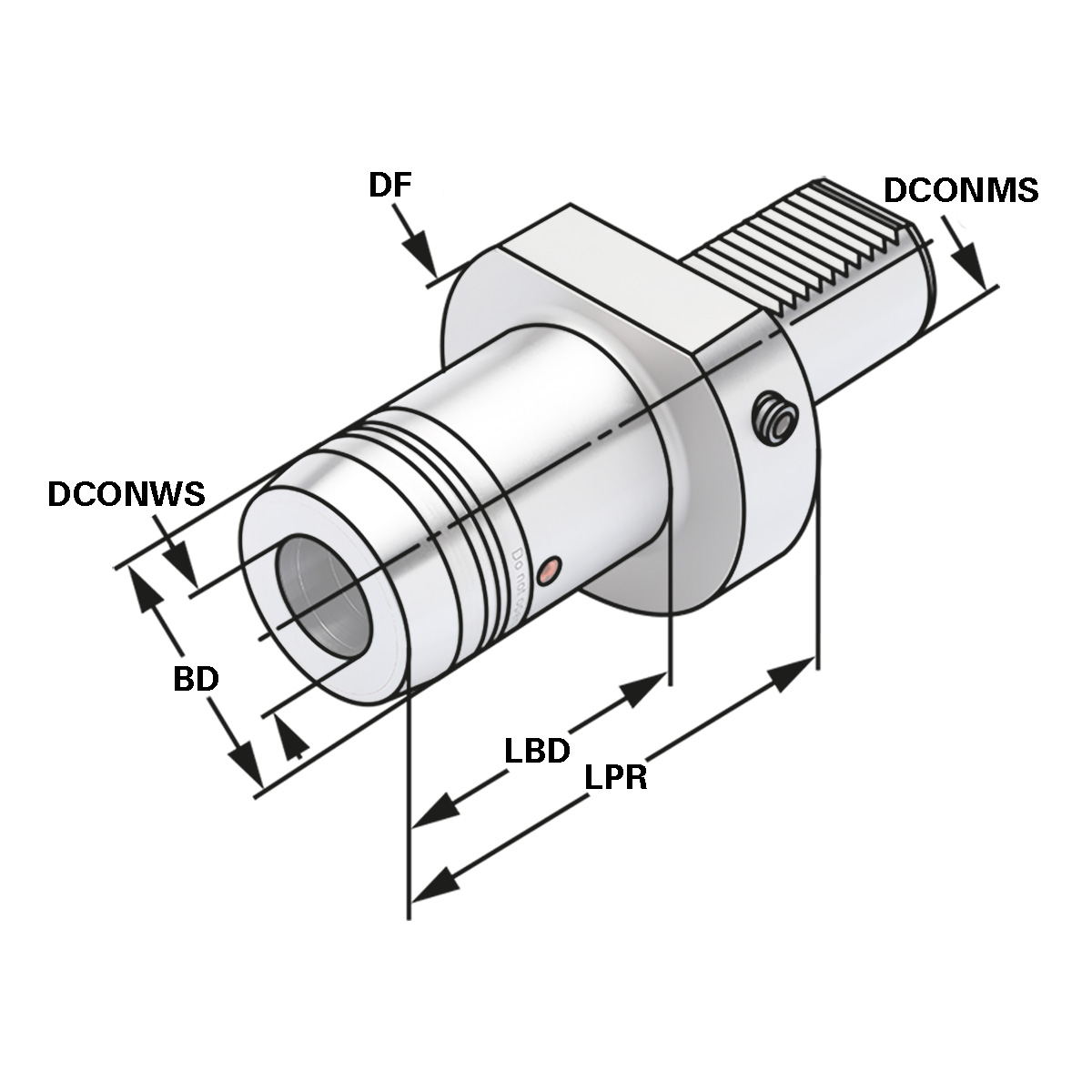

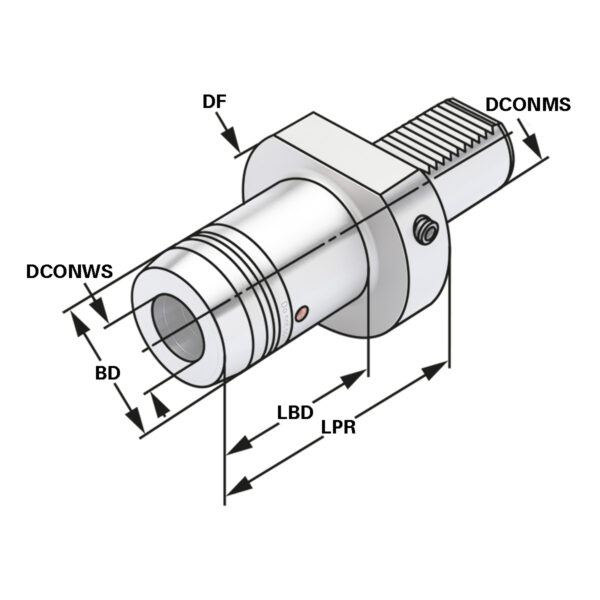

Eigenschaften
| Abmessung: | 40 - 12 |
| ADINTMS: | VDI machine interface -size 40 |
| ADINTWS: | Hydro-Dehnspannfutter |
| ADJRGA: Verstellbereich, axial | 10 |
| BD2: | 32 |
| BMC: | Stahl |
| DCONMS: Aufnahme-Ø, masch.seitig | 40 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 12 |
| DF: Bund-Ø | 83 |
| HAND: | N |
| LBD: Länge Körper-Durchmesser | 38 |
| LPR: A-Mass | 60 |
| LSCX: Einspannlänge, max. | 47 |
| Typ: | 40 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (grösser Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
Zusätzliche Informationen
| Gewicht | 2.5 kg |
|---|
