Kombi-Aufsteckdorn HSK 100-22-60 DIN 69893-A

Artikel Nr.: 505191

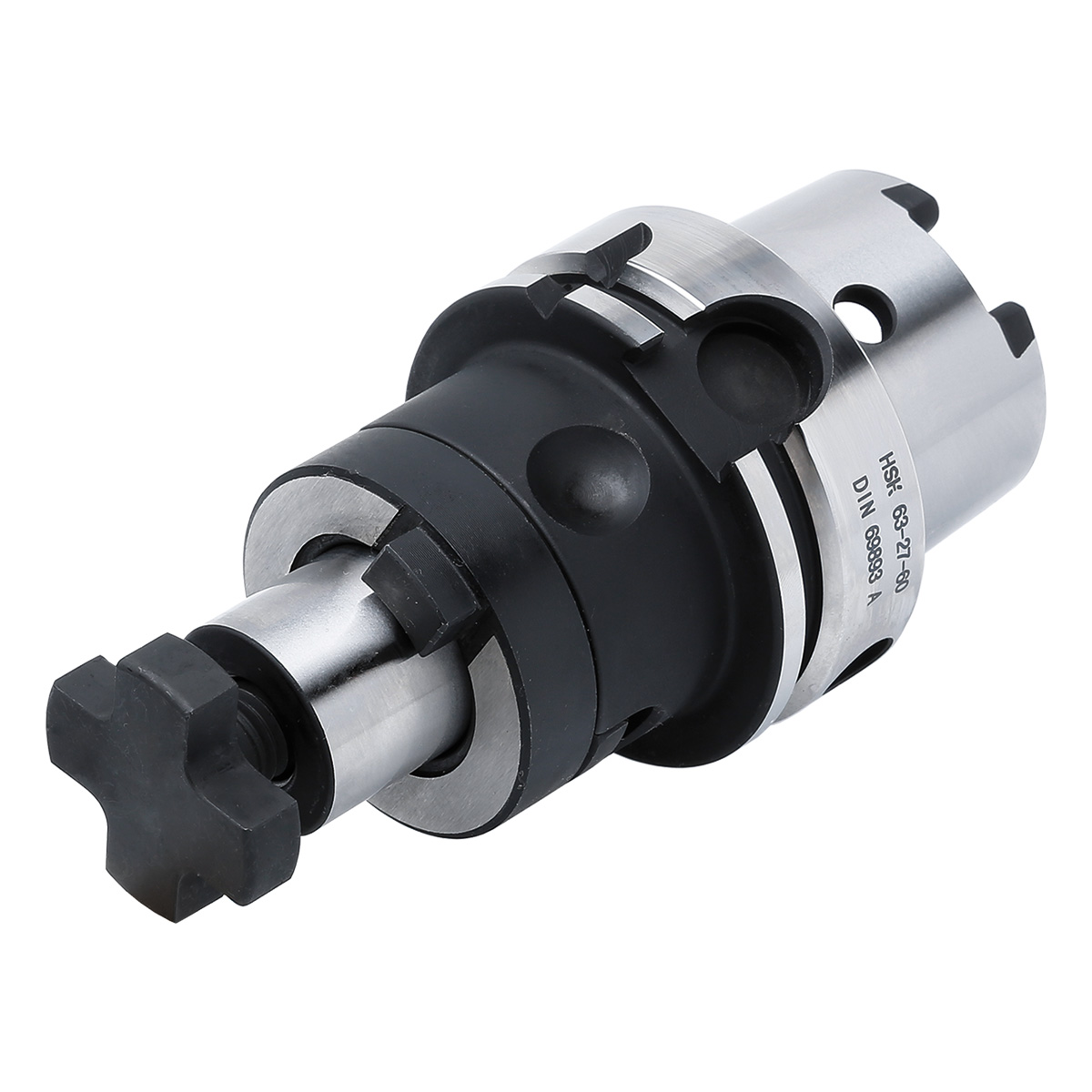

Produktbild Kombi-Aufsteckdorn HSK 100-22-60 DIN 69893-A
Produktbild Kombi-Aufsteckdorn HSK 100-22-60 DIN 69893-A

Kombi-Aufsteckfräserdorn HSK 100 – 22 – 60 ISO 12164 [DIN 69893] | HSK-A

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Kombi-Dorne (ISO 12164 (HSK-A))), Kombi-Dorne (ISO 12164 (HSK-A))
Aussendurchmesser Werkzeugkörper in mm: 40
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Spanndurchmesser in mm: 22

Sofort lieferbar: 21 Stück

CHF 149.00 exkl. MwSt.

Eigenschaften

TDCON:
Toleranzklasse Anschlussdurchmesser		h6
ADINTMS:ISO 12164 (HSK-A)
ADINTWS:DIN 6358 (Kombi)
Auswuchtgüte:G6,3 15.000 1/min

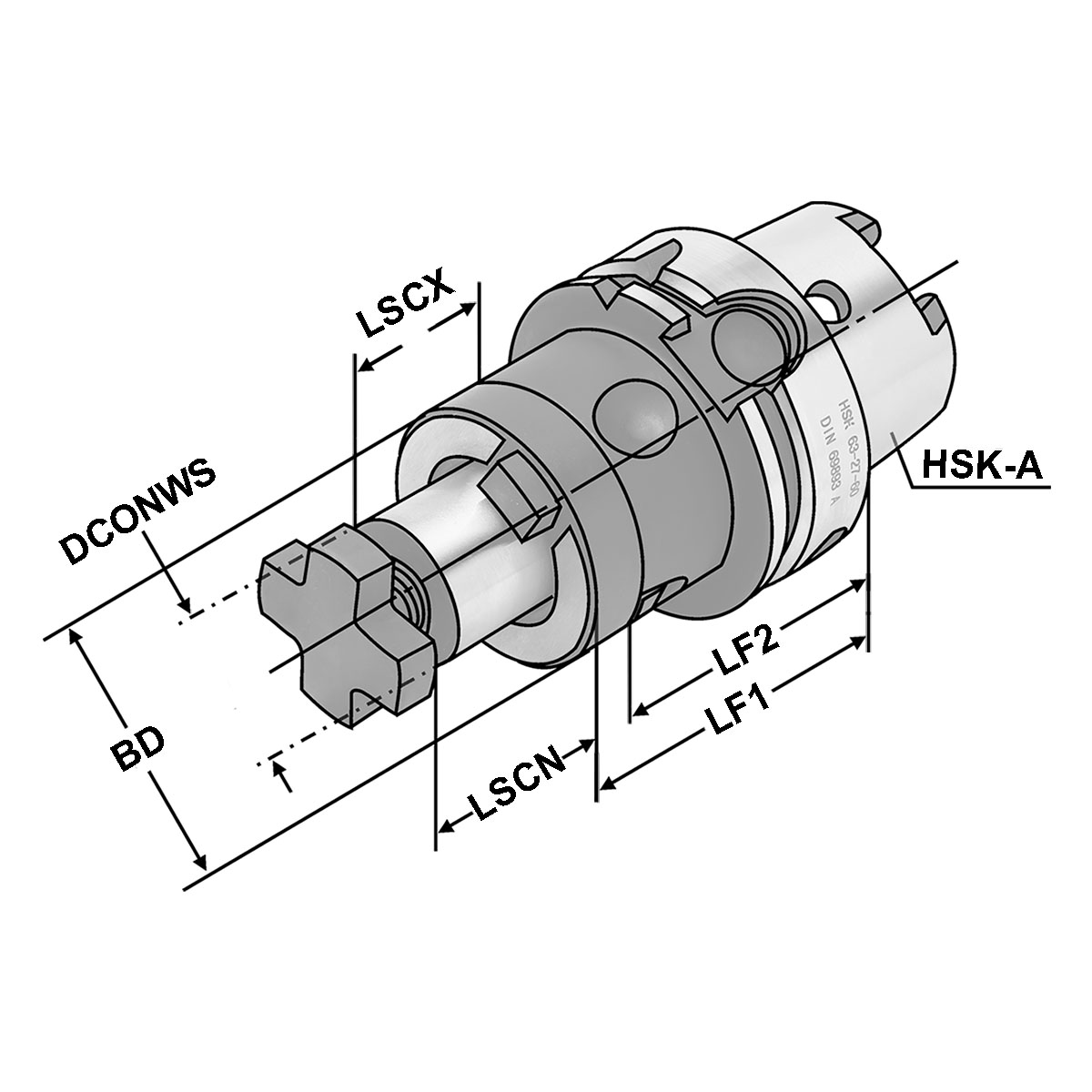

BD:
Körper-Durchmesser		40
DCONWS:
Spann-Ø, nominal, werkst.seitig		22
DCP:Ja
DCPS:D10/H4,5
HSK:HSK-A 100
LF1:60
LF2:48
LSCN:
Einspannlänge, min.		19
LSCX:
Einspannlänge, max.		31
max. Rundlaufabweichung:< 5µm

Beschreibung

Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 2.6 kg

Dateien

arrow

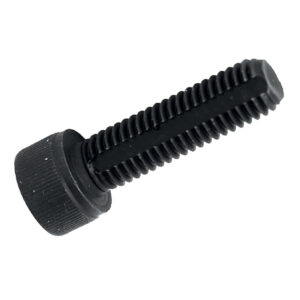

Passend zum Produkt...
