Kombi-Aufsteckdorn HSK 100-27-60 DIN 69893-A
Artikel Nr.: 505194
Kombi-Aufsteckfräserdorn HSK 100 – 27 – 60 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Kombi-Dorne (ISO 12164 (HSK-A))), Kombi-Dorne (ISO 12164 (HSK-A))
Aussendurchmesser Werkzeugkörper in mm: 48
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Spanndurchmesser in mm: 27
Sofort lieferbar: 42 Stück
Eigenschaften

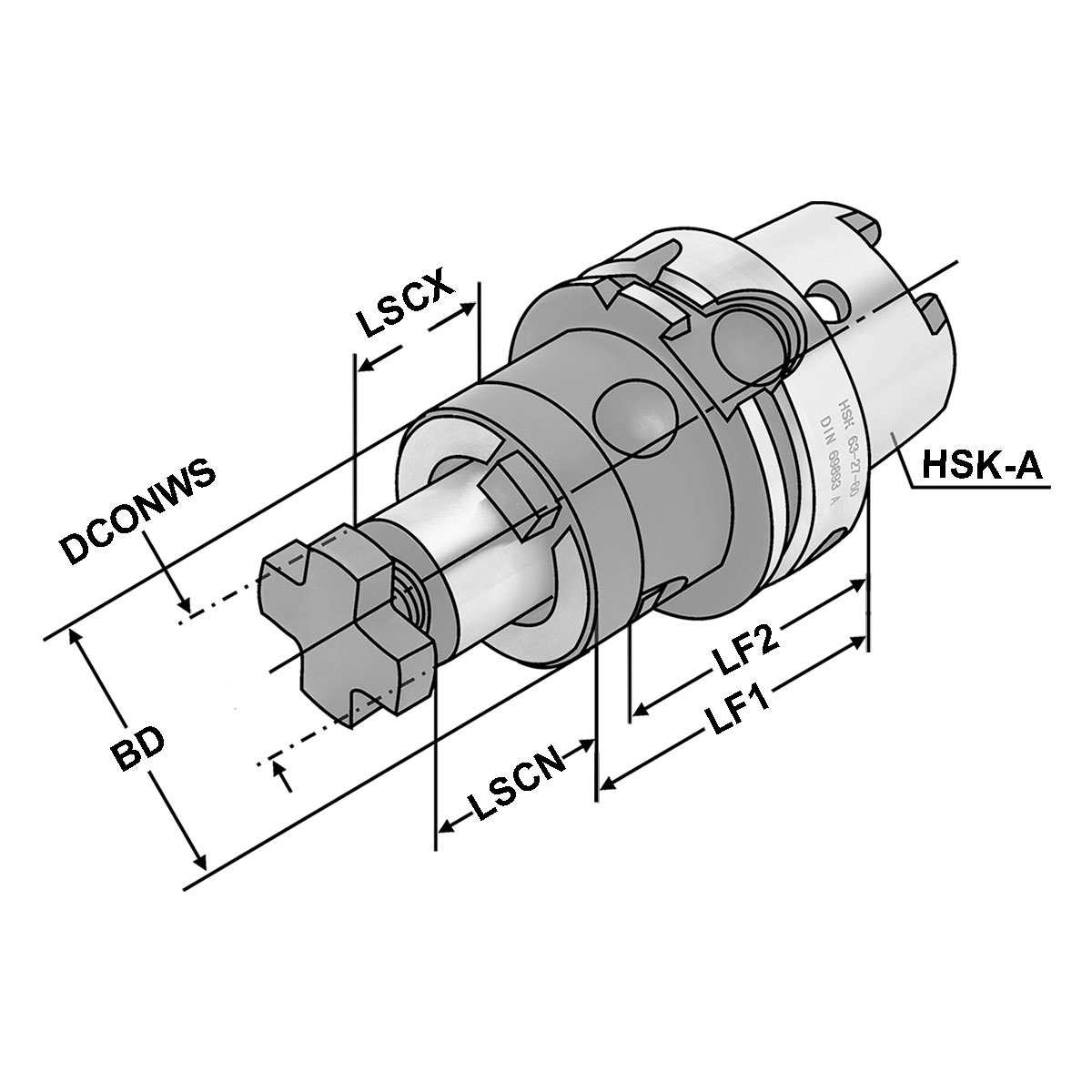

| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6358 (Kombi) |
| Auswuchtgüte: | G6,3 15.000 1/min |
| BD: Körper-Durchmesser | 48 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 27 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 100 |
| LF1: | 60 |
| LF2: | 48 |
| LSCN: Einspannlänge, min. | 21 |
| LSCX: Einspannlänge, max. | 33 |
| max. Rundlaufabweichung: | < 5µm |
Beschreibung
Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.8 kg |
|---|
