Kombi-Aufsteckfräsdorn SK40-27-100 DIN 69871 AD/B

Artikel Nr.: 502322

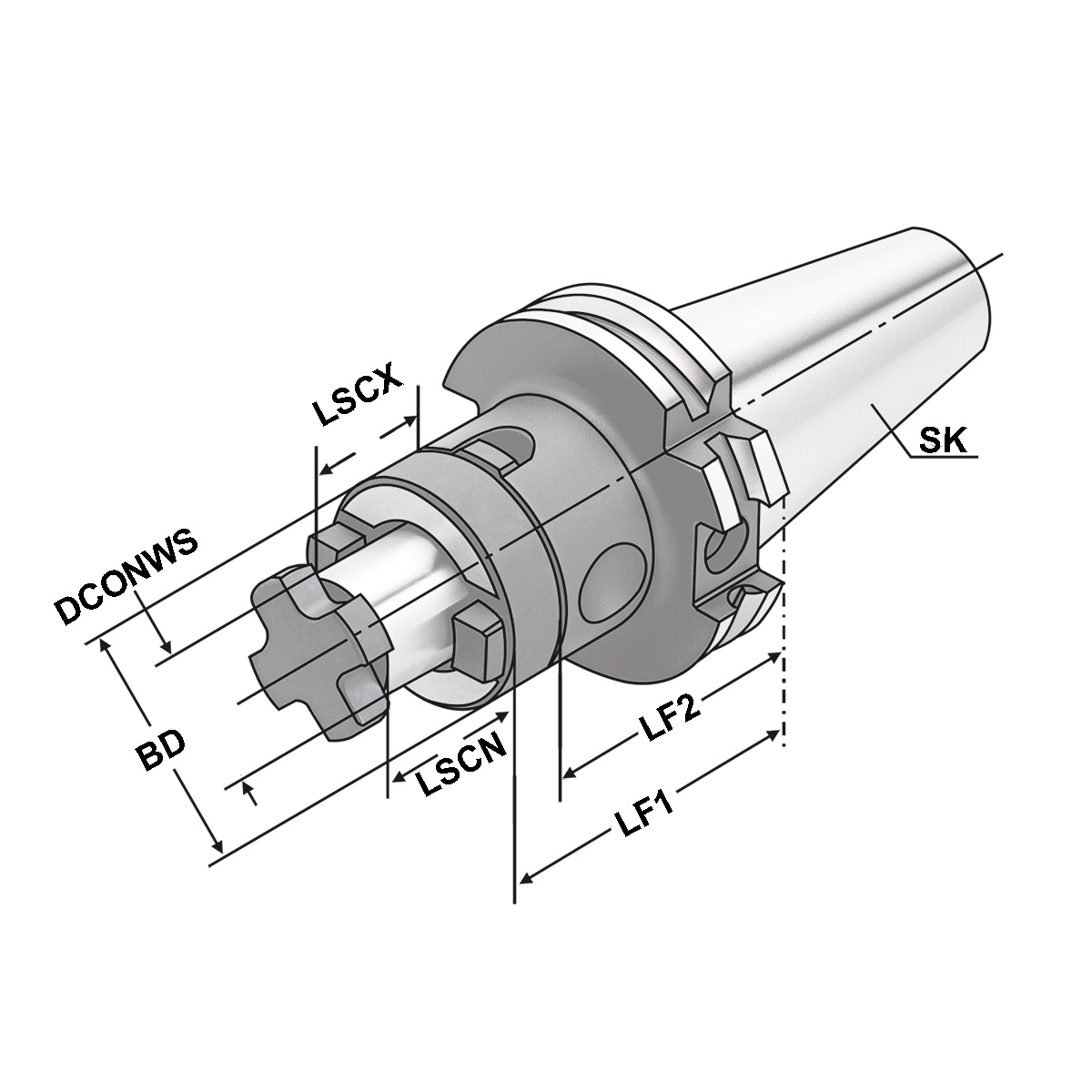

Produktbild Kombi-Aufsteckfräsdorn SK40-27-100 DIN 69871 AD/B

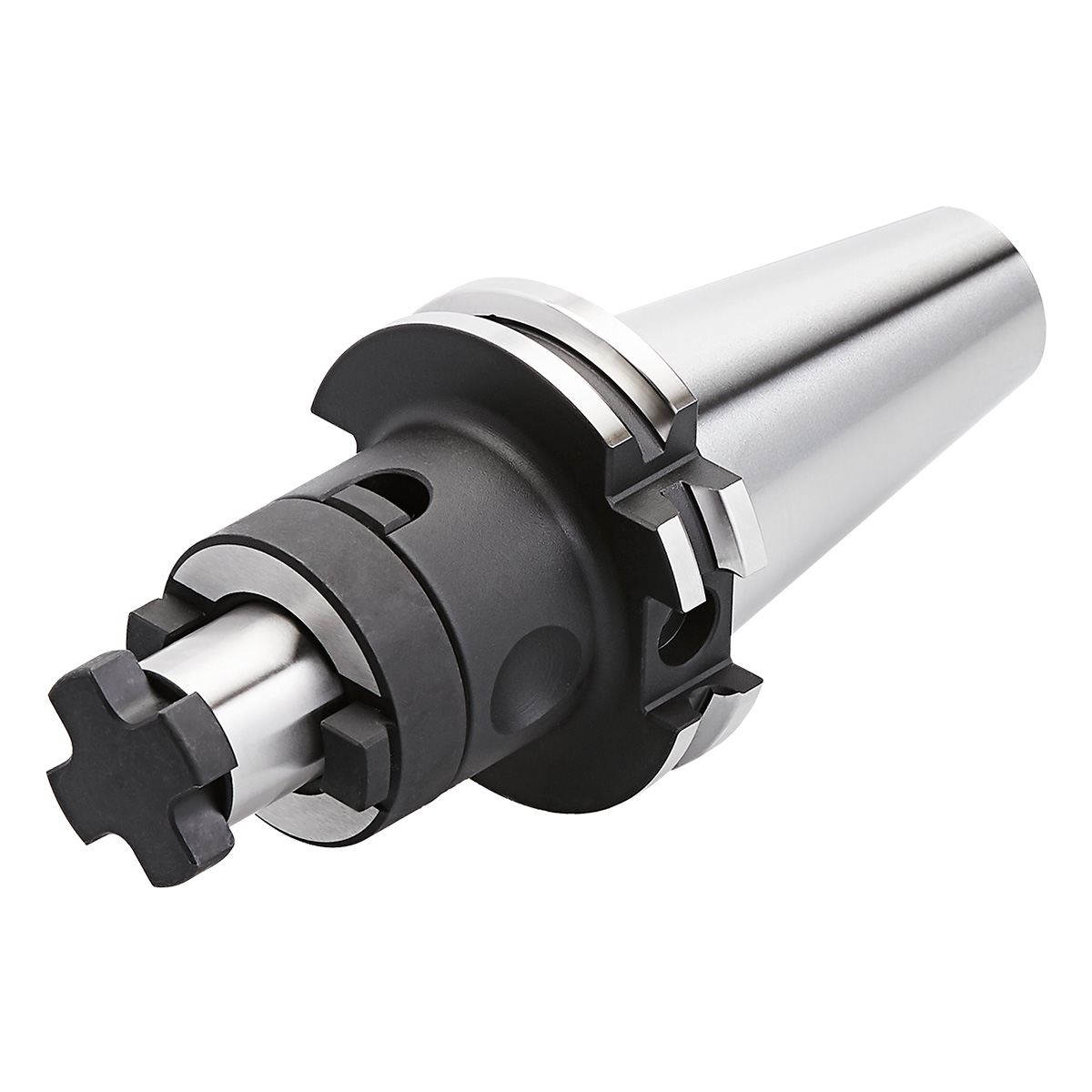

Produktbild Kombi-Aufsteckfräsdorn SK40-27-100 DIN 69871 AD/B

Kombi-Aufsteckfräserdorn SK 40 – 27 – 100 ISO 7388-1 AD/AF [DIN 69871 AD/B]

Categories: Kombi-Dorne (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 40 (Kombi-Dorne (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 48
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Spanndurchmesser in mm: 27

Sofort lieferbar: 54 Stück

CHF 75.00 exkl. MwSt.

Eigenschaften

ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:DIN 6358 (Kombi)
Auswuchtgüte:G6,3 15.000 1/min
BD:
Körper-Durchmesser		48
CNSC:AD/AF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		27
DCP:Ja
DCPS:D10/H4,5
LF1:100
LF2:88
LSCN:
Einspannlänge, min.		21
LSCX:
Einspannlänge, max.		33
Rundlauf:< 5µm
SK:SK 40
TDCON:
Toleranzklasse Anschlussdurchmesser		h6

Beschreibung

Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 2.2 kg
