Kombi-Aufsteckfräsdorn SK40-27-55 | SK-DC | AD/AF
Artikel Nr.: 506335

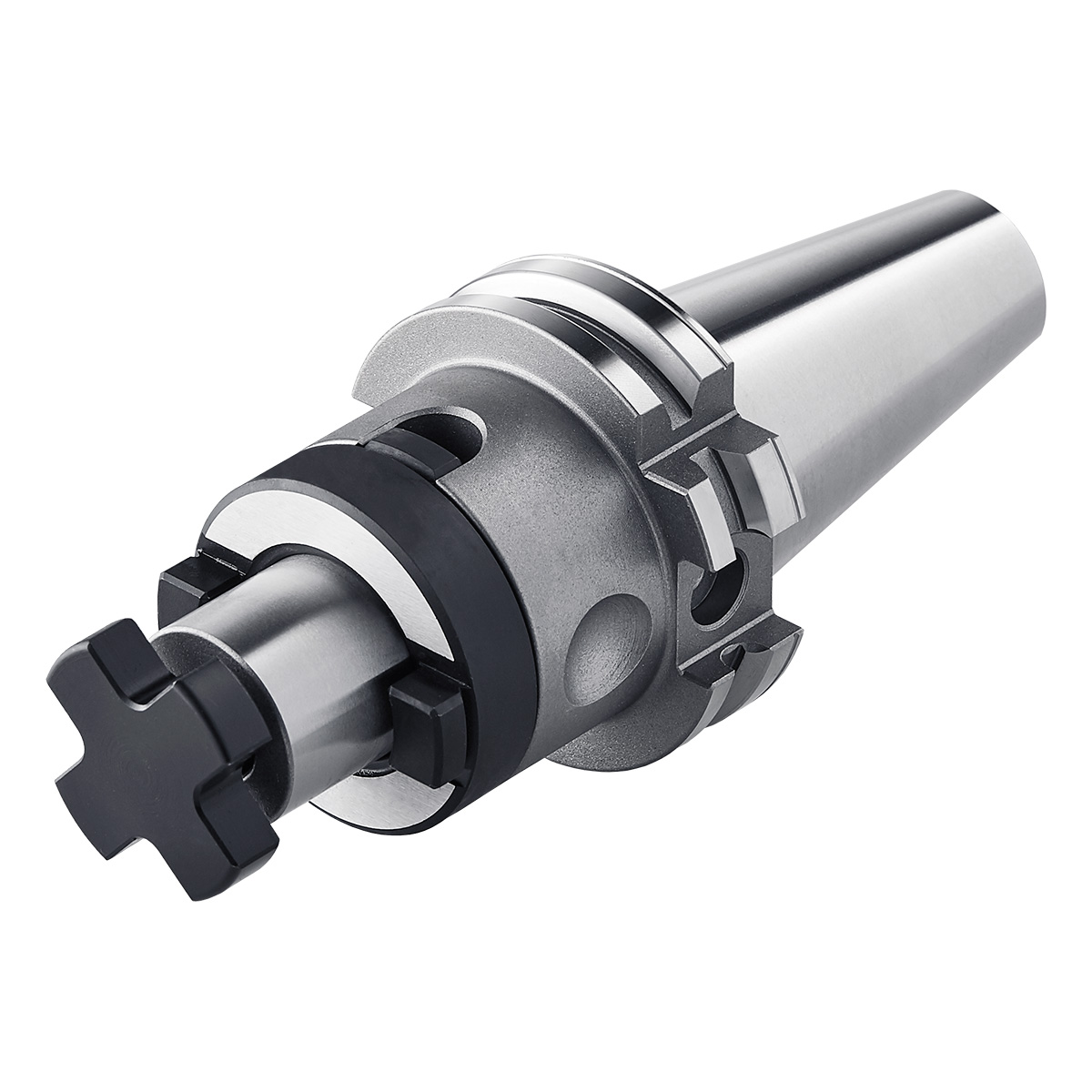

Kombi-Aufsteckfräserdorn SK 40 – 27 – 55 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Kombi-Dorne (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 48
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 27
Sofort lieferbar: 96 Stück
Eigenschaften

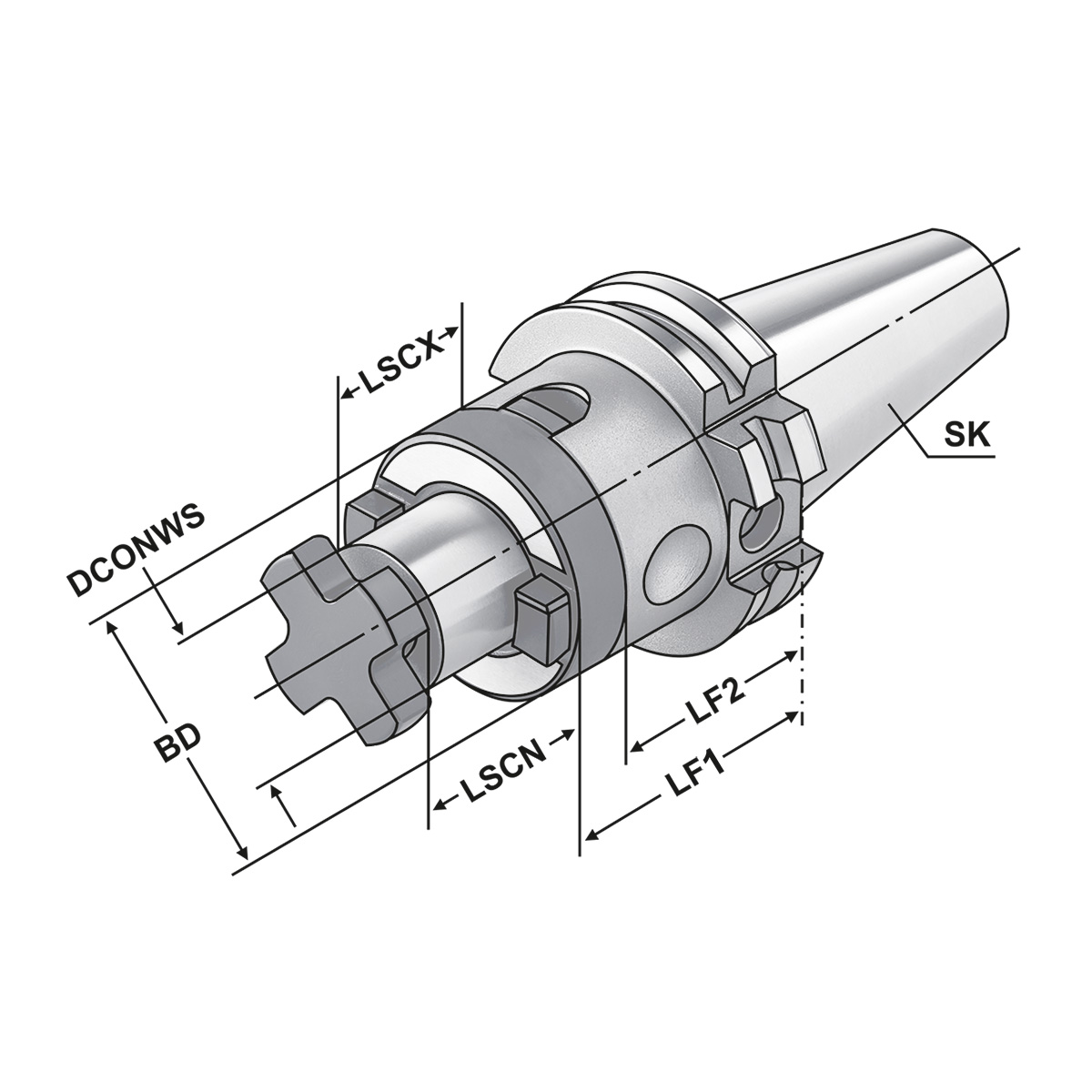

ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
ADINTWS: | DIN 6358 (Kombi) |
Auswuchtgüte: | G6,3 15.000 1/min |
BD: Körper-Durchmesser | 48 |
CNSC: | AD/AF (AD/B) |
DCONWS: Spann-Ø, nominal, werkst.seitig | 27 |
DCP: | Ja |
DCPS: | D10/H4,5 |
LF1: | 55 |
LF2: | 43 |
LSCN: Einspannlänge, min. | 21 |
LSCX: Einspannlänge, max. | 33 |
Rundlauf: | < 5µm |
SK: | SK-DC 40 |
TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
Beschreibung
Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
Gewicht | 1.5 kg |
---|
Dateien
Passend zum Produkt...
-

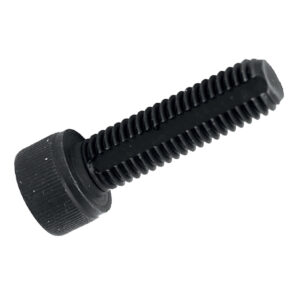

Zylinderschrauben M12 x 35 DIN912 für Ø 27 Quernut
