Kombi-Aufsteckfräserdorn BT 30-27-49 MAS/BT

Artikel Nr.: 506248

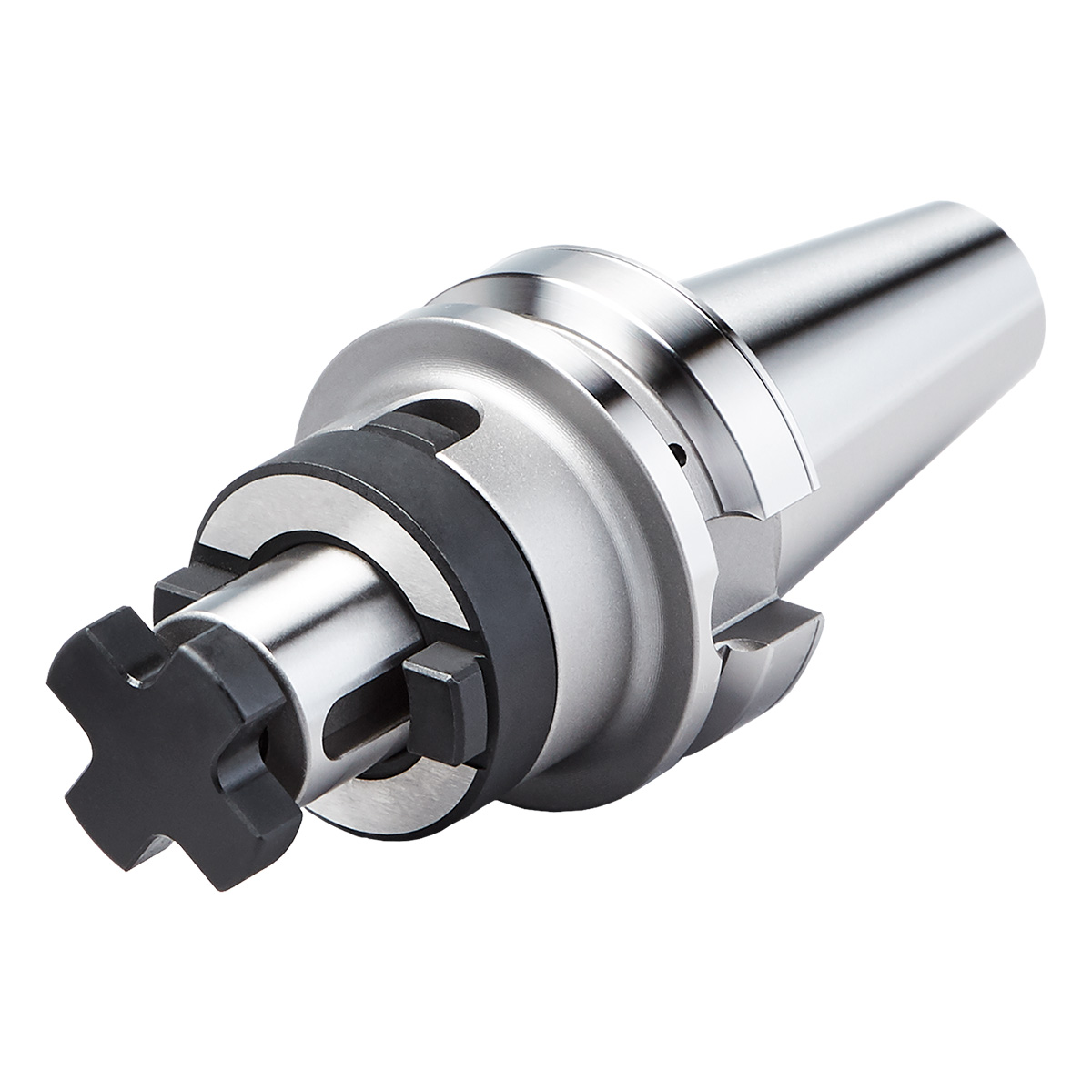

Produktbild Kombi-Aufsteckfräserdorn BT 30-27-49 MAS/BT
Produktbild Kombi-Aufsteckfräserdorn BT 30-27-49 MAS/BT

Kombi-Aufsteckfräserdorn BT 30 – 27 – 49 ~ ISO 7388-2 JD [JIS B 6339 AD] | DC DUAL CONTACT | mit Plananlage

Categories: DC BT 30 (Kombi-Dorne (Doppelkontakt BT [ISO 7388-2])), Kombi-Dorne (Doppelkontakt BT [ISO 7388-2]), MAS BT Plananlage (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 48
Kegelgrösse: BT30
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 27

Sofort lieferbar: 90 Stück

CHF 103.79 exkl. MwSt.

Eigenschaften

ADINTMS:DUAL CONTACT ~ISO 7388-2
ADINTWS:DIN 6358 (Kombi)
Auswuchtgüte:G6,3 15.000 1/min

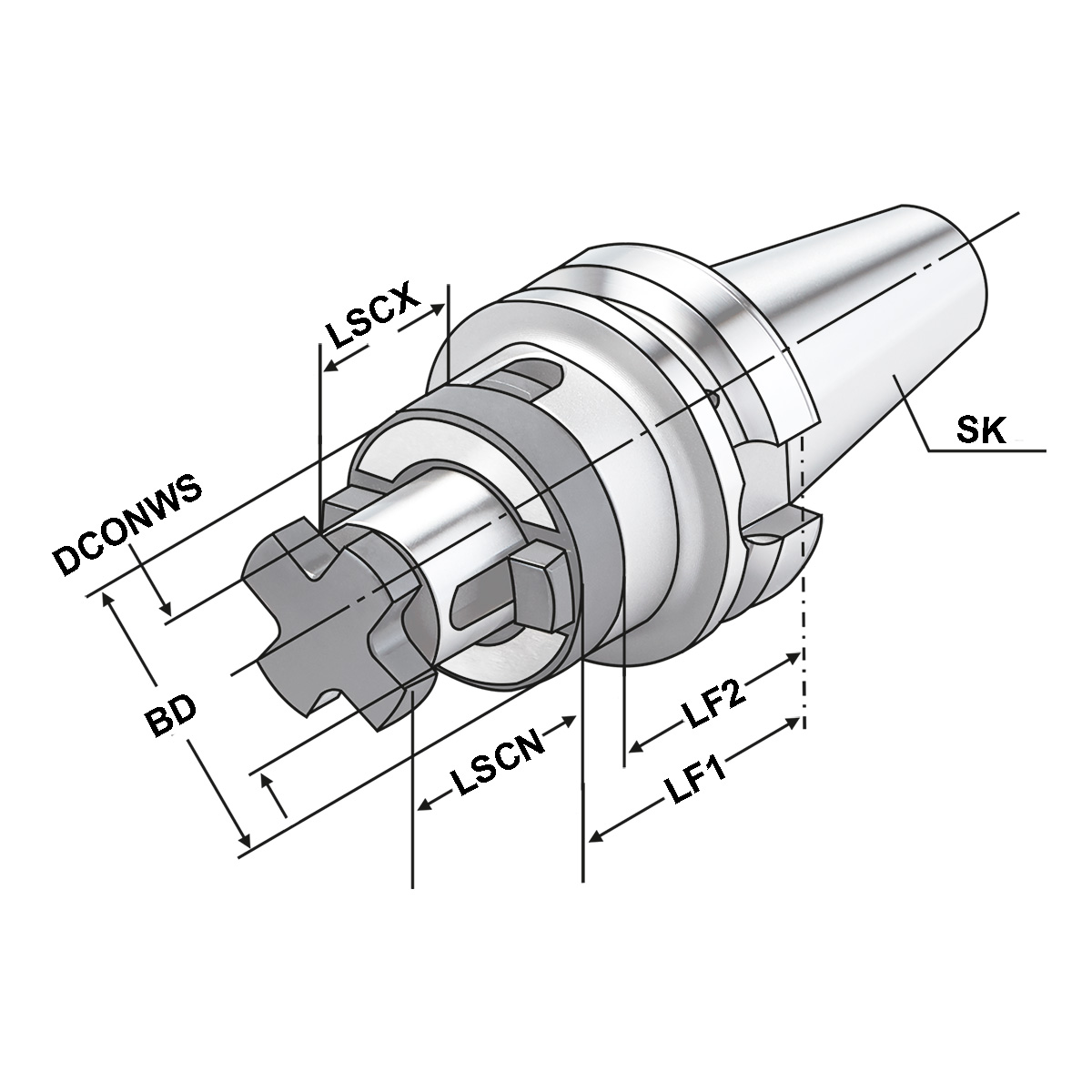

BD:
Körper-Durchmesser		48
CNSC:JD (AD)
DCONWS:
Spann-Ø, nominal, werkst.seitig		27
LF1:49
LF2:35
LSCN:
Einspannlänge, min.		21
LSCX:
Einspannlänge, max.		33
Rundlauf:< 5µm
SK:BT-DC 30
TDCON:
Toleranzklasse Anschlussdurchmesser		h6

Beschreibung

Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1 kg
