Kombi-Aufsteckfräserdorn BT 50-16-70 MAS/BT AD/B

Artikel Nr.: 504633

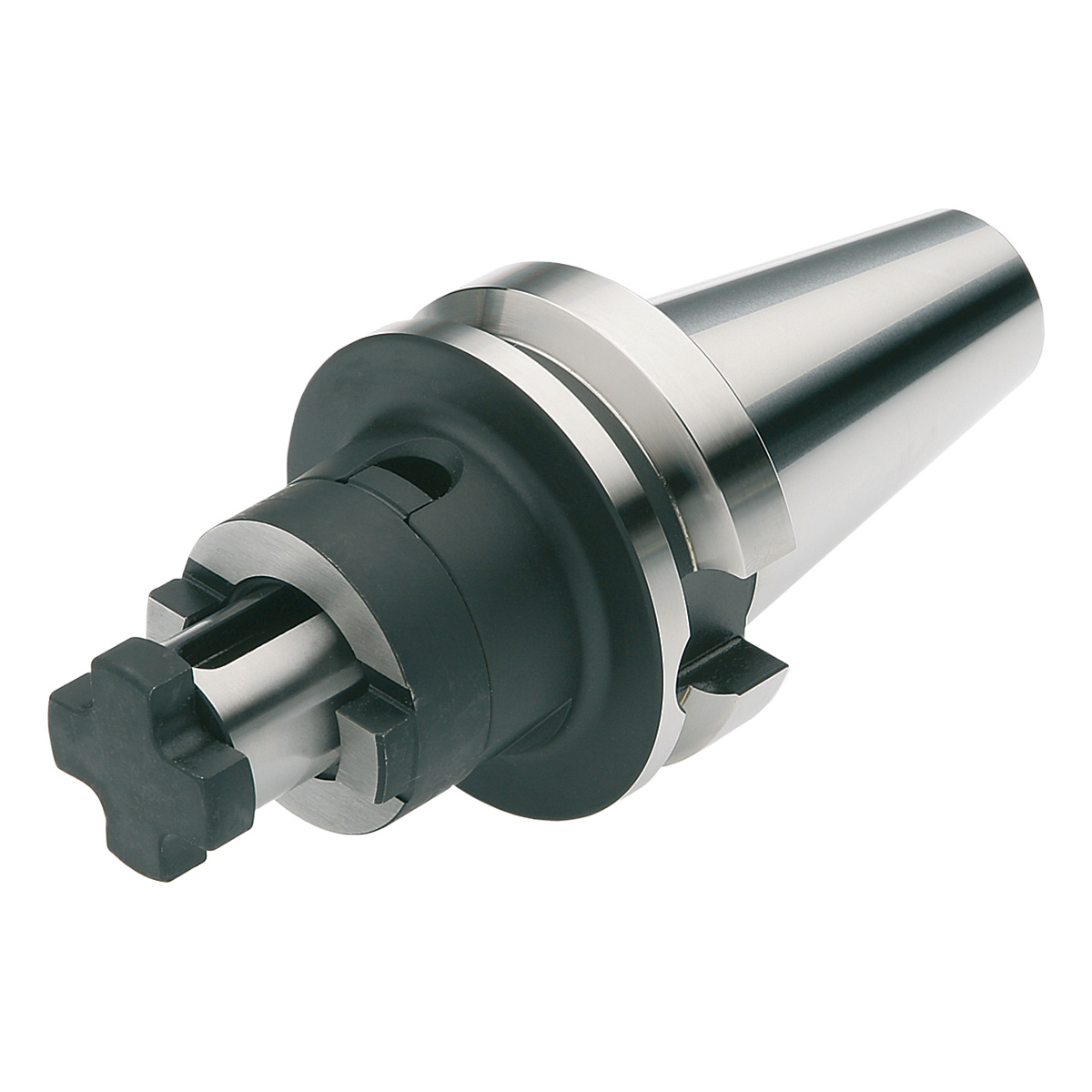

Produktbild Kombi-Aufsteckfräserdorn BT 50-16-70 MAS/BT AD/B
Produktbild Kombi-Aufsteckfräserdorn BT 50-16-70 MAS/BT AD/B

Kombi-Aufsteckfräserdorn BT 50 – 16 – 70 ISO 7388-2 JD/JF [JIS B 6339 AD/B]

Categories: BT 50 (Kombi-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), Kombi-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 32
Kegelgrösse: BT50
Schnittstelle: SK
Spanndurchmesser in mm: 16

Sofort lieferbar: 18 Stück

CHF 84.00 exkl. MwSt.

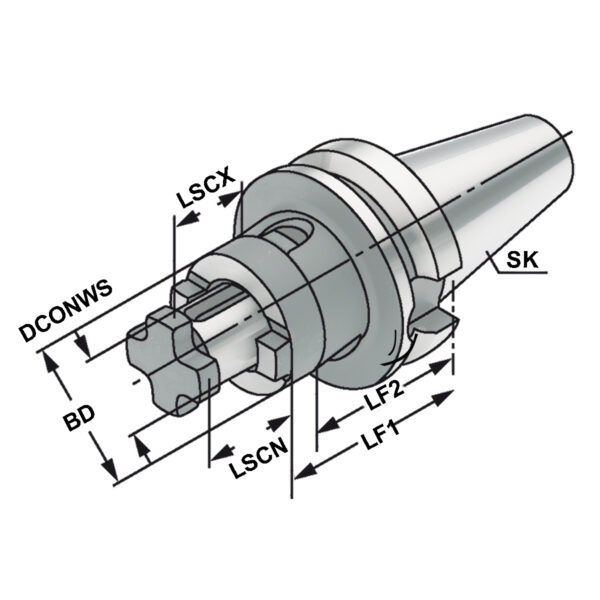

Eigenschaften

ADINTMS:ISO 7388-2 (MAS-BT)
ADINTWS:DIN 6358 (Kombi)
Auswuchtgüte:G6,3 15.000 1/min
BD:
Körper-Durchmesser		32
CNSC:JD/JF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		16
LF1:70
LF2:60
LSCN:
Einspannlänge, min.		17
LSCX:
Einspannlänge, max.		27
Rundlauf:< 5µm
SK:BT 50
TDCON:
Toleranzklasse Anschlussdurchmesser		h6

Beschreibung

Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 3.8 kg

Dateien

arrow

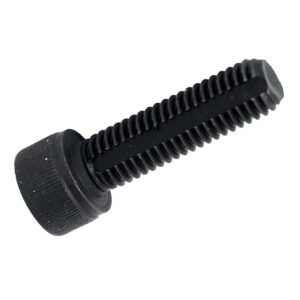

Passend zum Produkt...
