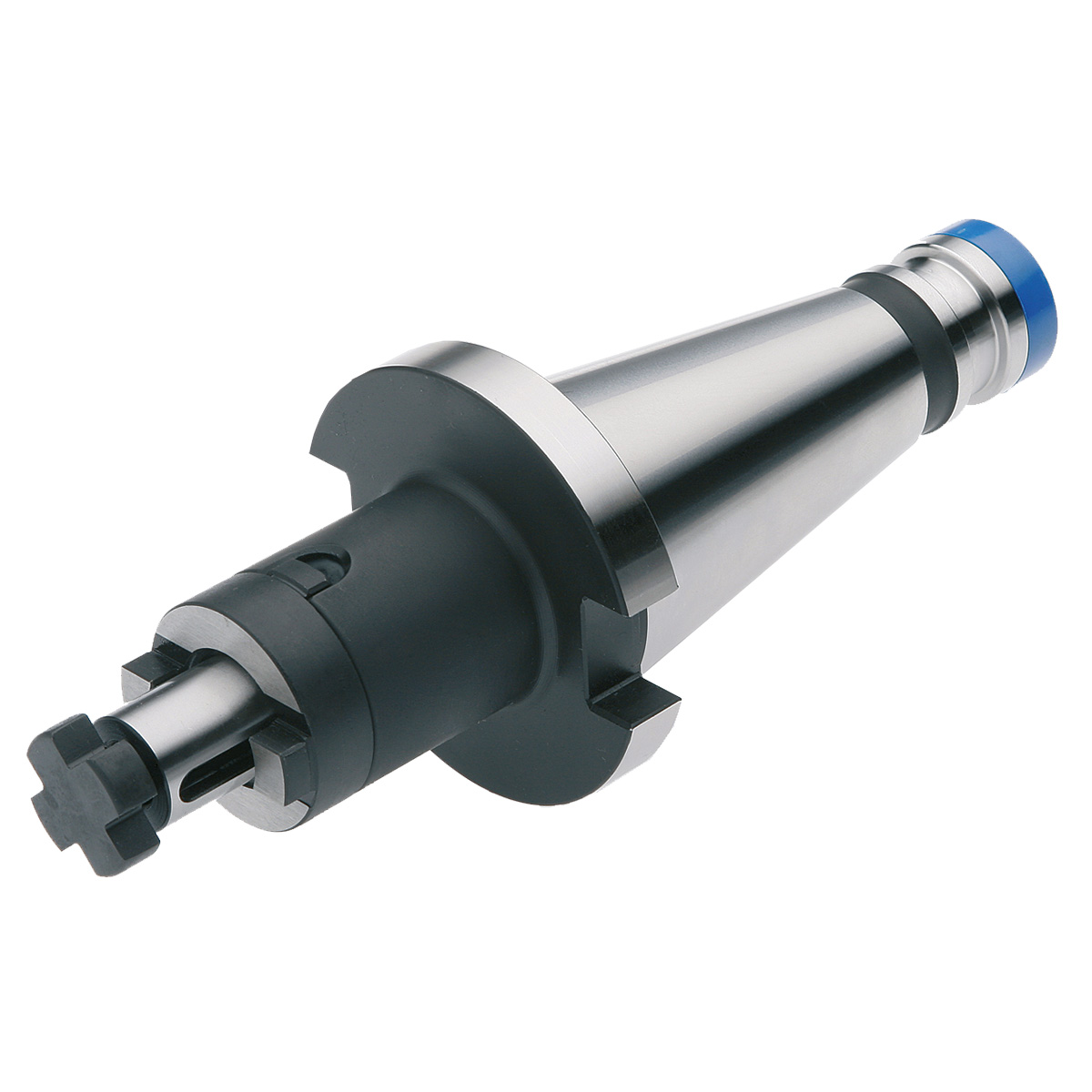

Kombi-Aufsteckfräserdorn SK 30-22-35 DIN 2080
Artikel Nr.: 501717
Kombi-Aufsteckfräserdorn SK 30 – 22 – 35 DIN 2080
Categories: DIN 2080, Kombi-Dorne (DIN 2080), SK 30 (Kombi-Dorne (DIN 2080)), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 40
Kegelgrösse: SK30
Schnittstelle: SK
Spanndurchmesser in mm: 22
Sofort lieferbar: 120 Stück
Eigenschaften
| ADINTMS: | DIN 2080 |
| ADINTWS: | DIN 6358 (Kombi) |
| Auswuchtgüte: | G6,3 15.000 1/min |

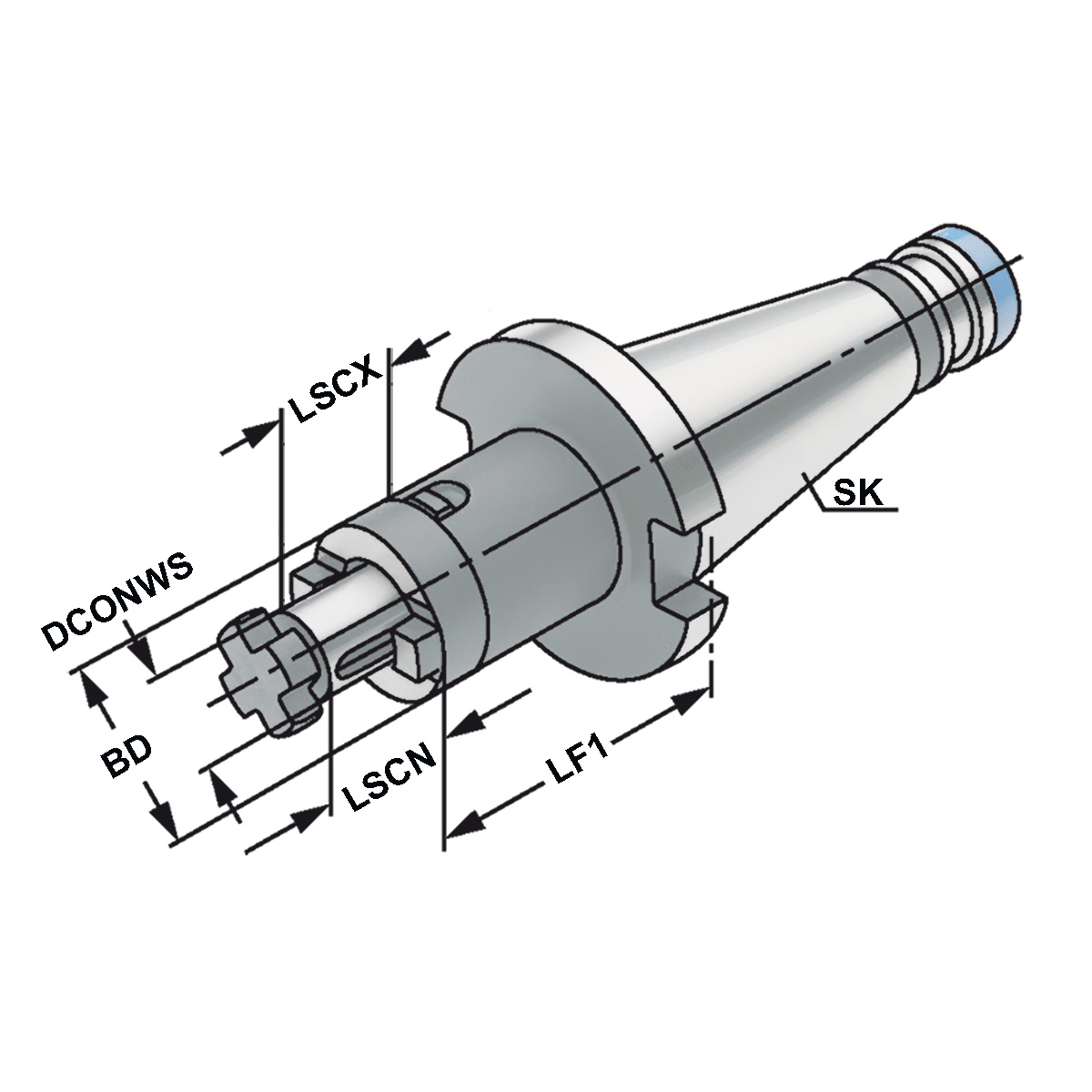

| BD: Körper-Durchmesser | 40 |
| CNSC: | AD |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 22 |
| LF1: | 35 |
| LSCN: Einspannlänge, min. | 19 |
| LSCX: Einspannlänge, max. | 31 |
| Rundlauf: | < 5µm |
| SK: | SK 30 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
Beschreibung
Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.8 kg |
|---|
