Kombi-Aufsteckfräserdorn SK 30-22-50 DIN 69871 AD

Artikel Nr.: 501758

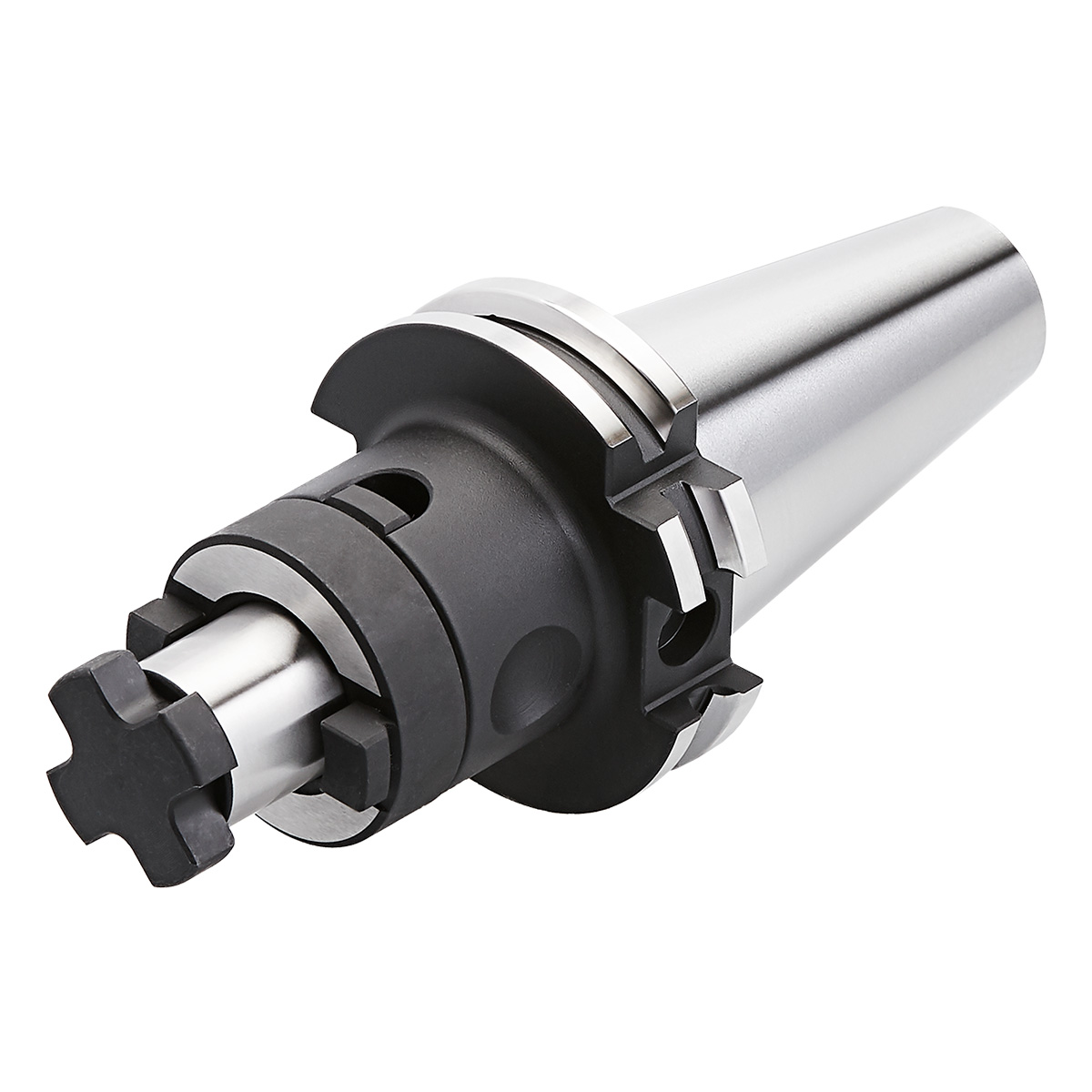

Produktbild Kombi-Aufsteckfräserdorn SK 30-22-50 DIN 69871 AD
Produktbild Kombi-Aufsteckfräserdorn SK 30-22-50 DIN 69871 AD

Kombi-Aufsteckfräserdorn SK 30 – 22 – 50 ISO 7388-1 AD [DIN 69871 AD]

Categories: Kombi-Dorne (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 30 (Kombi-Dorne (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 40
Chip Bohrung: Ja
Kegelgrösse: SK30
Schnittstelle: SK
Spanndurchmesser in mm: 22

Sofort lieferbar: 55 Stück

CHF 65.27 exkl. MwSt.

Eigenschaften

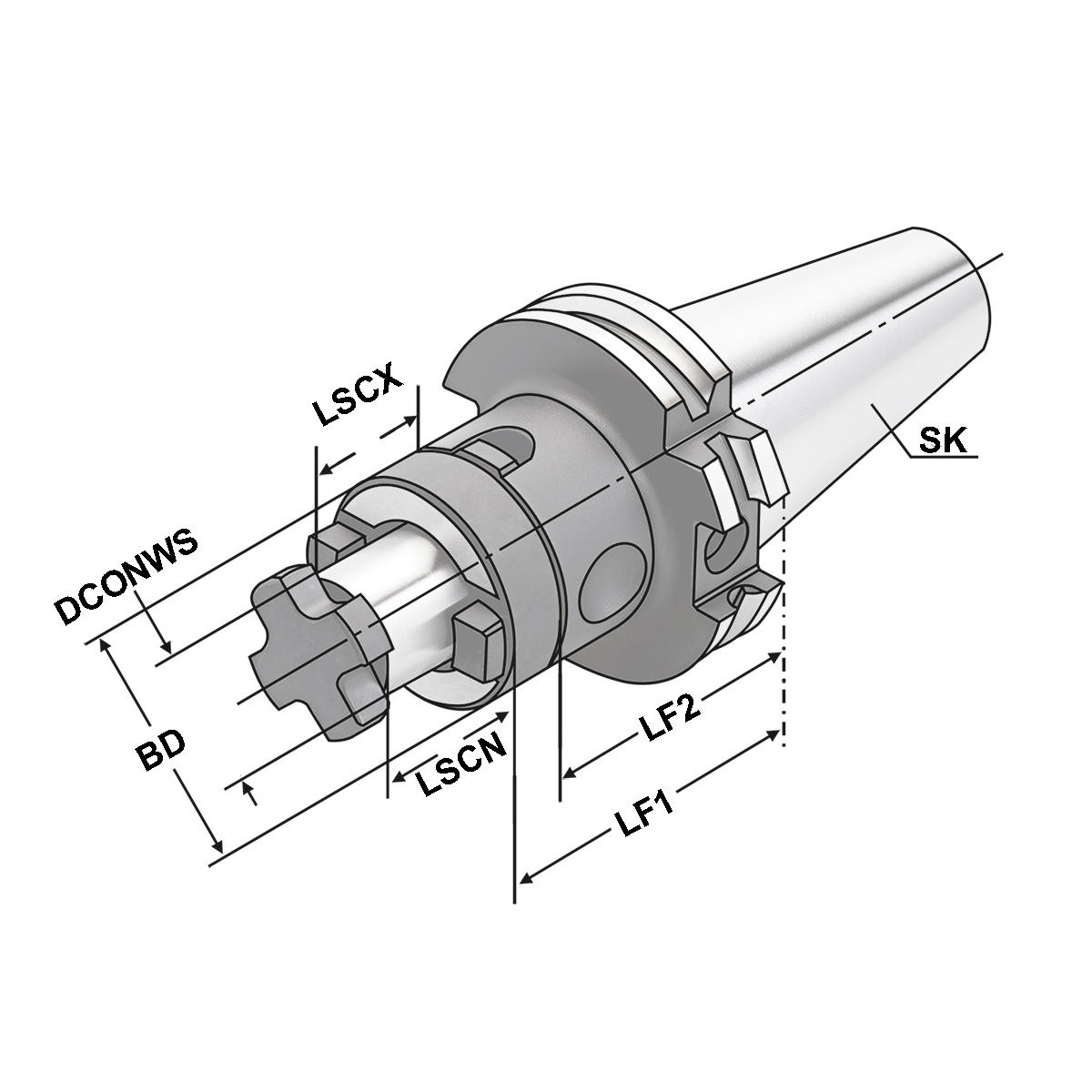

ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:DIN 6358 (Kombi)
Auswuchtgüte:G6,3 15.000 1/min
BD:
Körper-Durchmesser		40
CNSC:AD
DCONWS:
Spann-Ø, nominal, werkst.seitig		22
DCP:Ja
DCPS:D10/H4,5
LF1:50
LF2:38
LSCN:
Einspannlänge, min.		19
LSCX:
Einspannlänge, max.		31
Rundlauf:< 5µm
SK:SK 30
TDCON:
Toleranzklasse Anschlussdurchmesser		h6

Beschreibung

Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 0.9 kg
